Engsel Kabinet Tekuk 90 Derajat

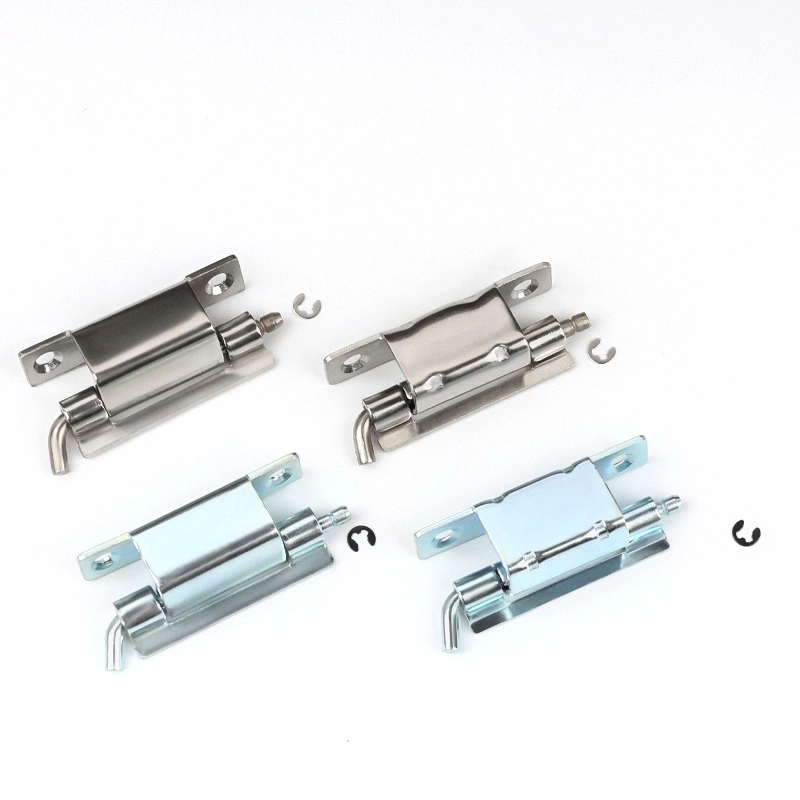

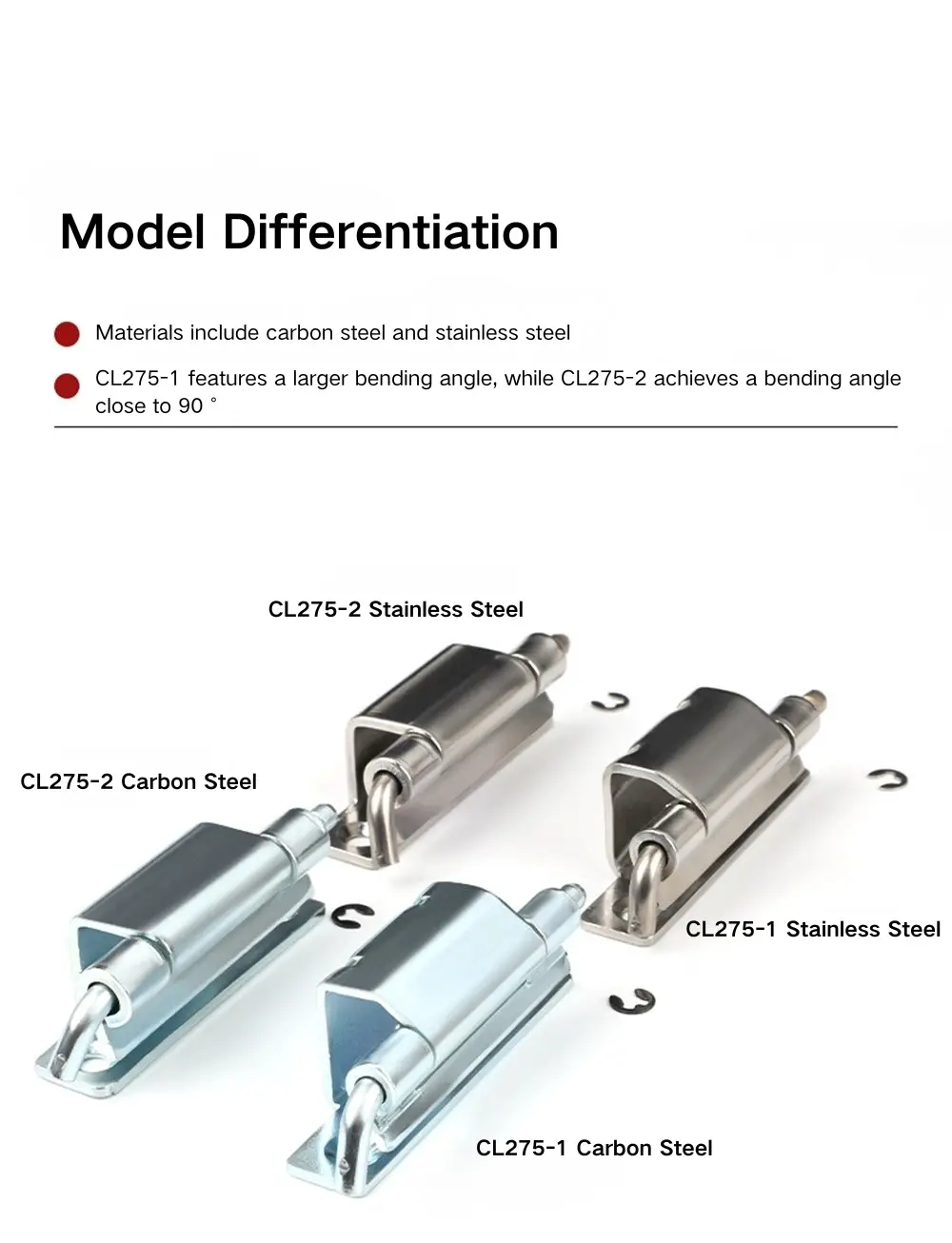

Bagi pembeli yang mencari engsel penutup tersembunyi dari Yitai Lock, Engsel Kabinet Bengkok 90 Derajat seri CL275 mencakup dua sudut bukaan pada ketiga modelnya — 120° pada CL275-1, dan 90° pada CL275-2 dan CL275-3. CL275-2 dan CL275-3 memiliki tapak horizontal yang sama namun berbeda dalam dimensi lateralnya, sehingga pilihan di antara keduanya bergantung pada panel pintu tertentu dan geometri rangka enklosur Anda. Ketiganya menggunakan laras Φ5 mm dengan cincin penahan terbuka Φ4 untuk retensi pin.

Pilihan Model dan Dimensi

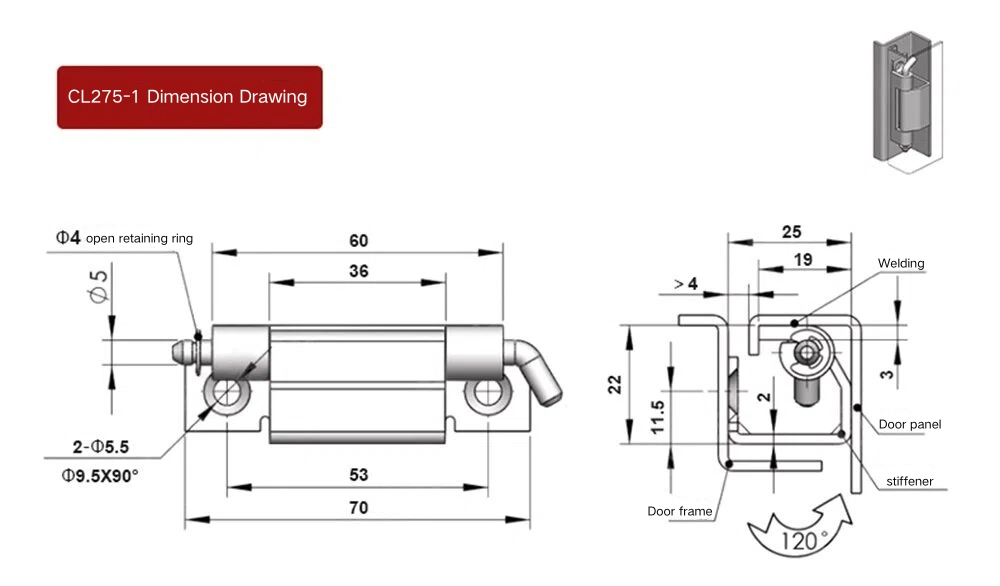

Engsel Kabinet Tikungan 90 Derajat CL275-1 merupakan model terbesar, dengan panjang keseluruhan 70 mm dan badan engsel 60 mm. Bentang bagian dalam antara sayap pemasangan adalah 53 mm, diameter laras adalah Φ5 mm, dan dua lubang pemasangan adalah Φ5,5 mm dengan countersink Φ9,5×90°. CL275-1 terbuka hingga 120°, menjadikannya pilihan tepat di mana diperlukan ayunan pintu yang lebih lebar.

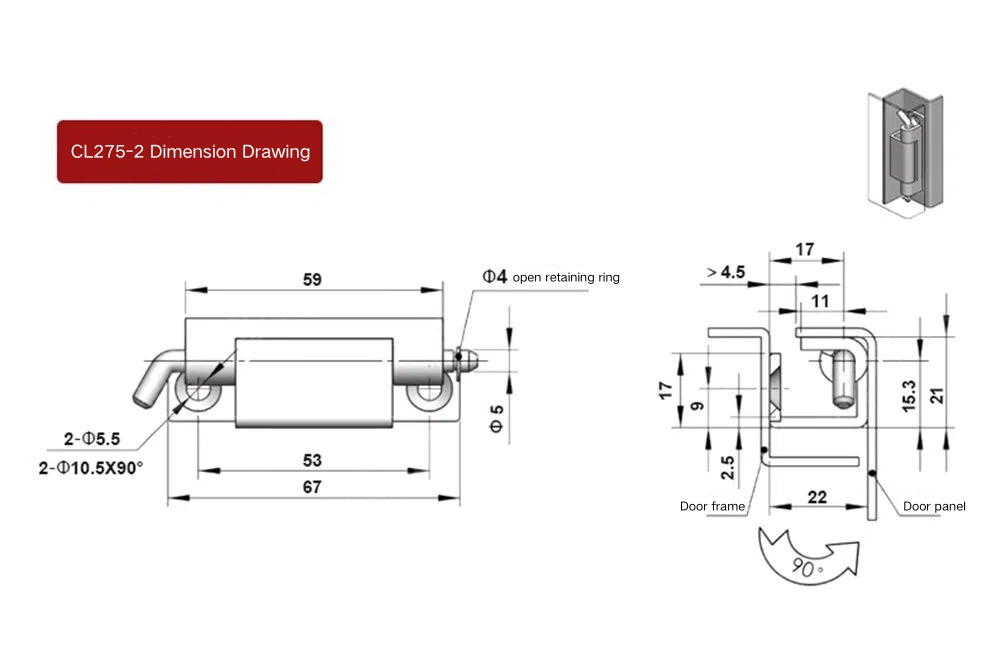

CL275-2 dan CL275-3 keduanya terbuka hingga 90° dan berbagi bentang dalam 53 mm dan laras Φ5 mm, namun berbeda dalam dimensi keseluruhan dan konfigurasi lubangnya. CL275-2 memiliki panjang keseluruhan 67 mm dengan bodi 59 mm dan menggunakan dua lubang Φ5,5 mm di samping dua lubang countersink Φ10,5×90°. CL275-3 memiliki bodi 60 mm dan panjang keseluruhan 67 mm dengan dua lubang pemasangan Φ5,2 mm. Profil lateral CL275-3 juga berbeda dari CL275-2, dengan kedalaman pengikatan kusen pintu sebesar 19,3 mm dan tinggi lateral total 20,2 mm — detail yang penting saat memasang Engsel Kabinet Tekuk 90 Derajat ke dalam saluran rangka tertentu.

Struktur dan Instalasi

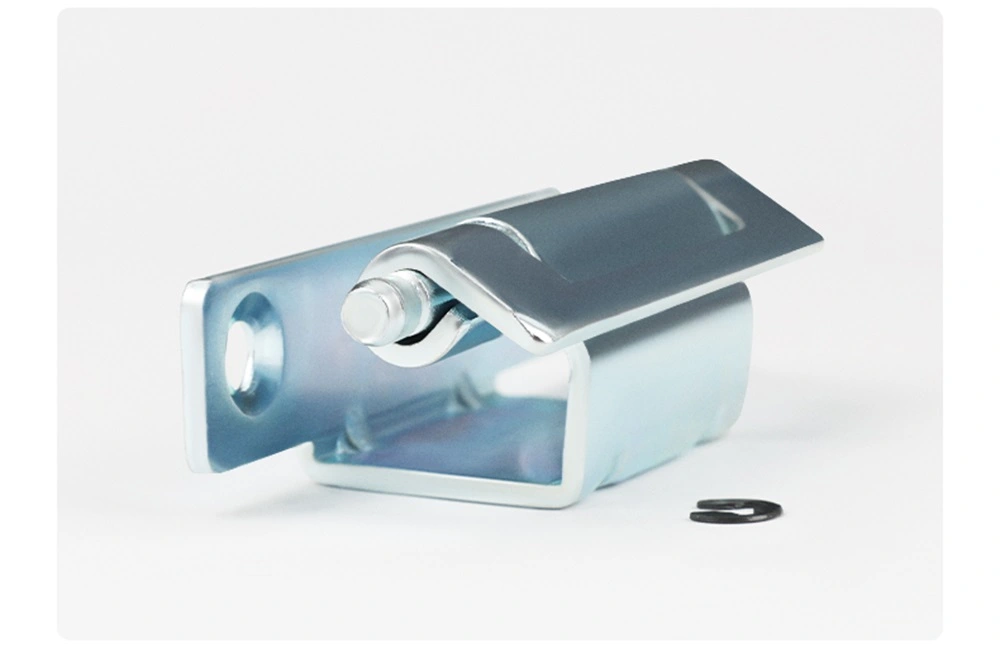

Ketiga model Engsel Kabinet Tikungan 90 Derajat dipasang dengan cara pengelasan. Desain sayap bengkok berarti satu sisi dudukan engsel menempel pada bagian dalam saluran kusen pintu dan sisi lainnya menempel pada panel pintu, dengan laras engsel tersembunyi di dalam profil kusen, bukan di permukaan kabinet. Penempatan tersembunyi inilah yang membedakan CL275 dari engsel standar yang dipasang di permukaan.

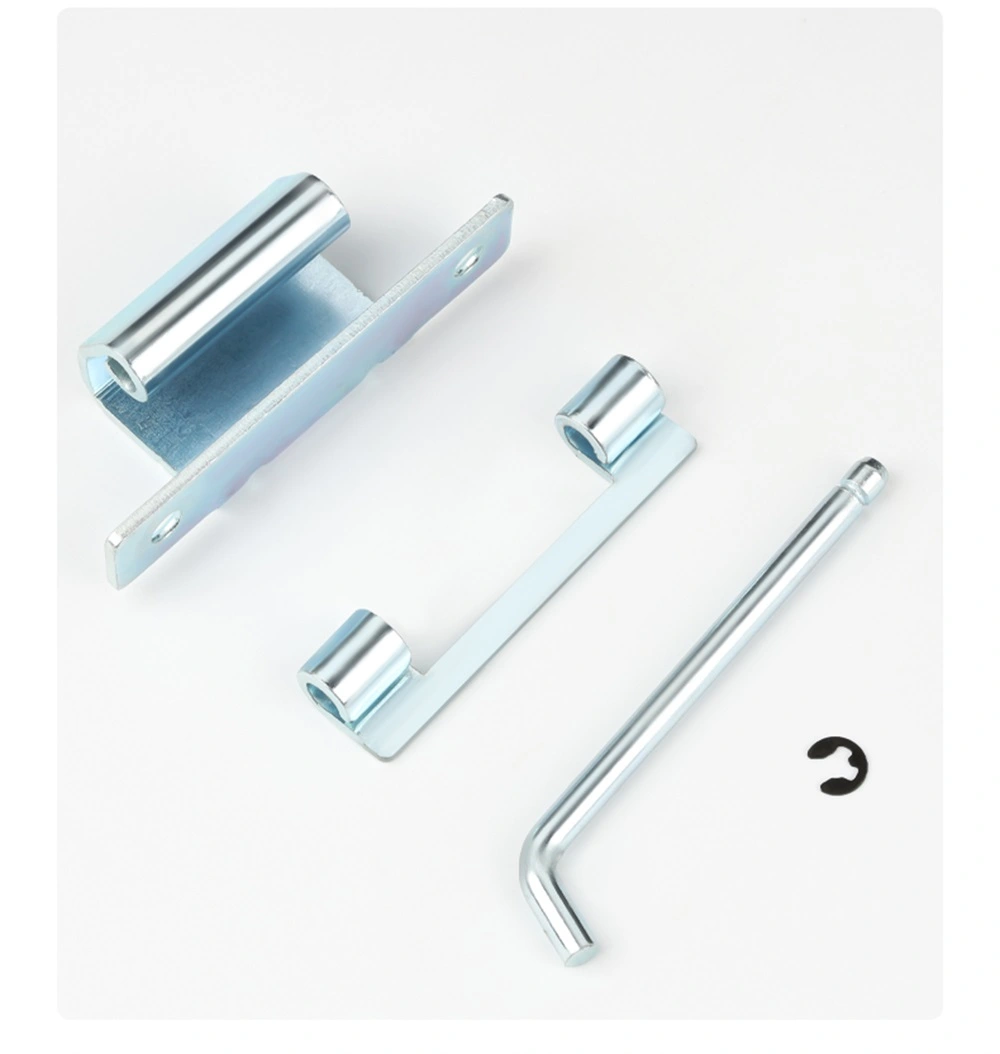

Engsel Kabinet Tekuk 90 Derajat menggunakan cincin penahan terbuka Φ4 pada ketiga model untuk menjaga pin tetap di tempatnya selama pengoperasian. Daun pintu dapat dilepas dengan melepaskan cincin penahan dan menarik pinnya — tidak memerlukan alat apa pun — yang berguna untuk lemari yang memerlukan pelepasan pintu sesekali untuk akses atau pemeliharaan internal. Pemasangan yang dilas membuat sayap tetap tertambat secara permanen ke rangka, sehingga pelepasan pintu berulang kali tidak memengaruhi pemasangan.

Perawatan Bahan dan Permukaan

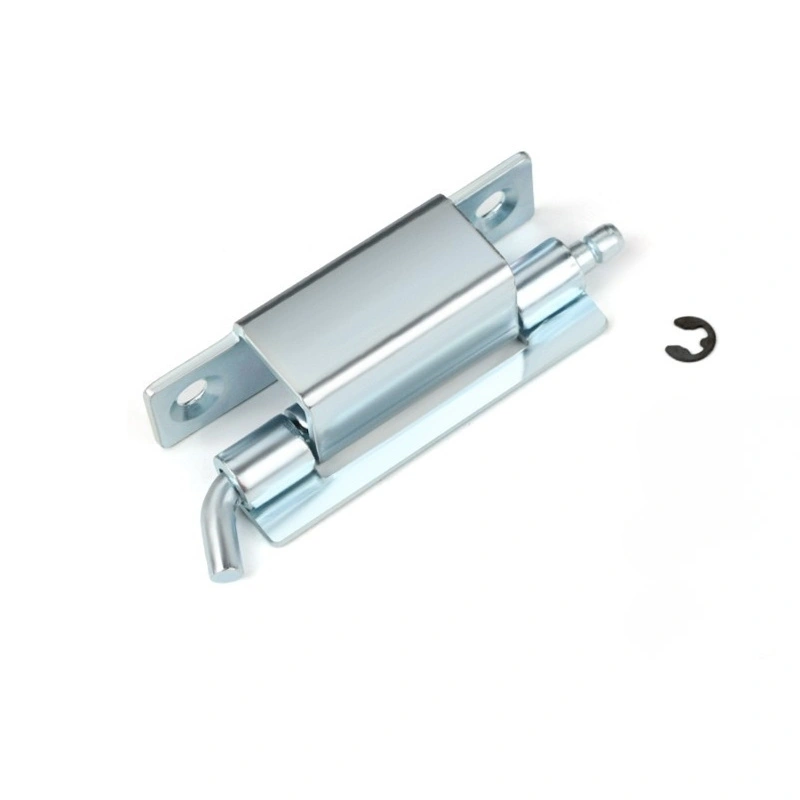

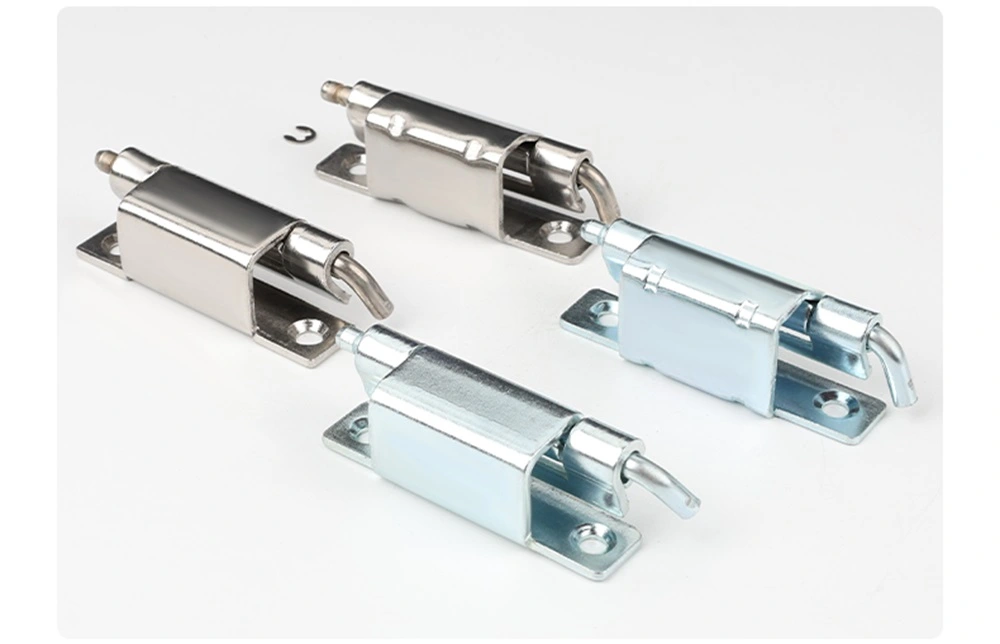

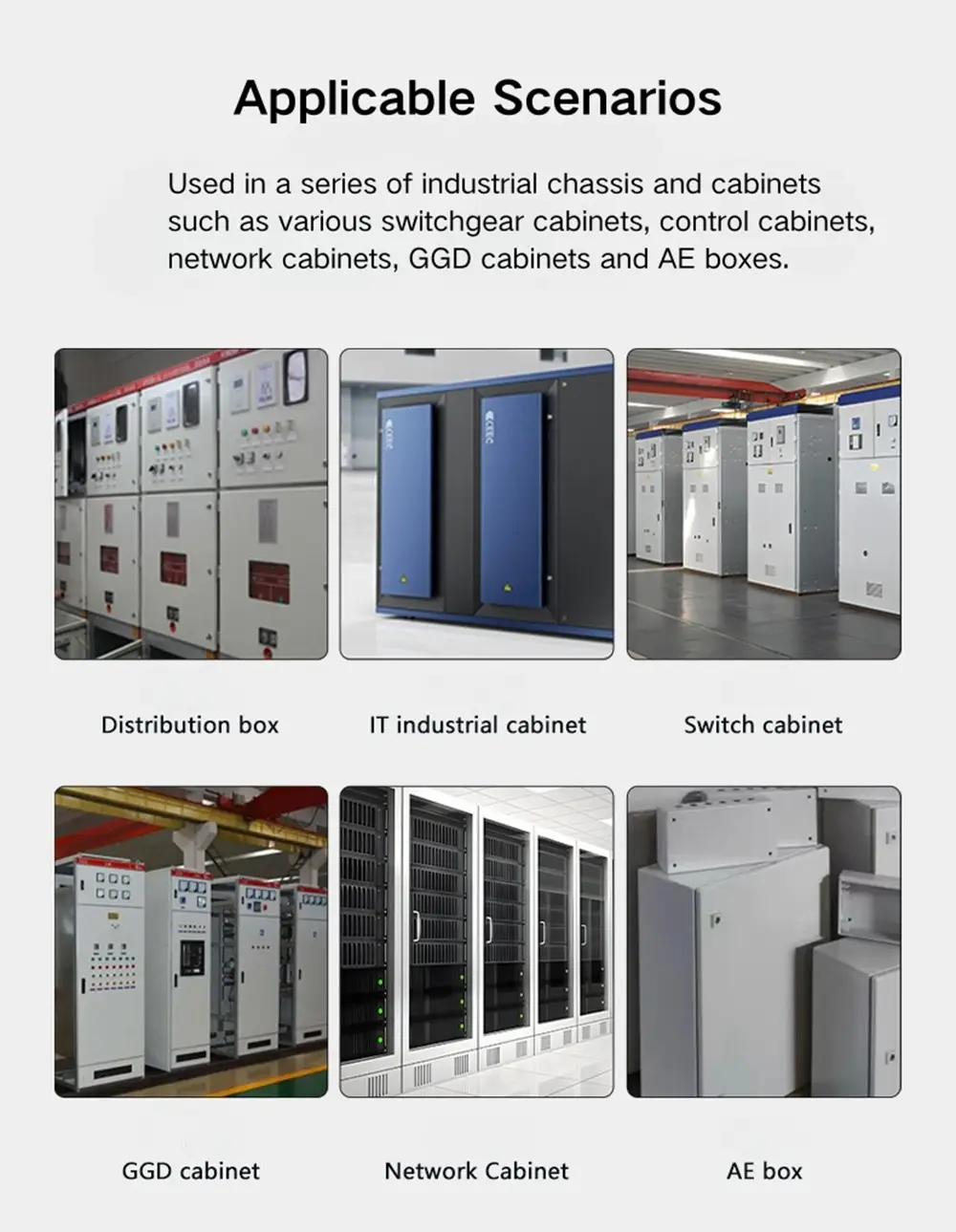

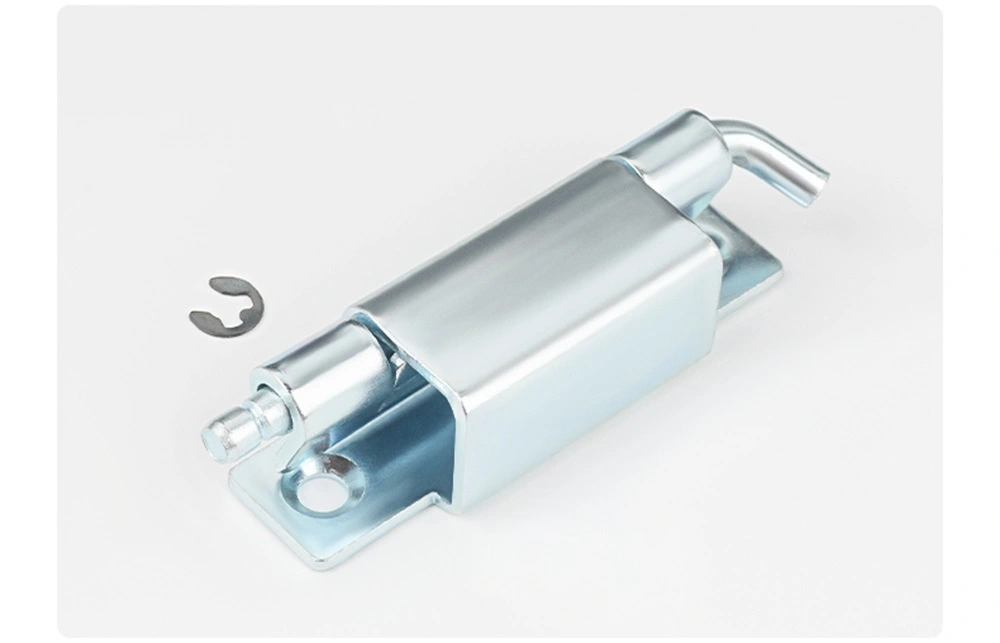

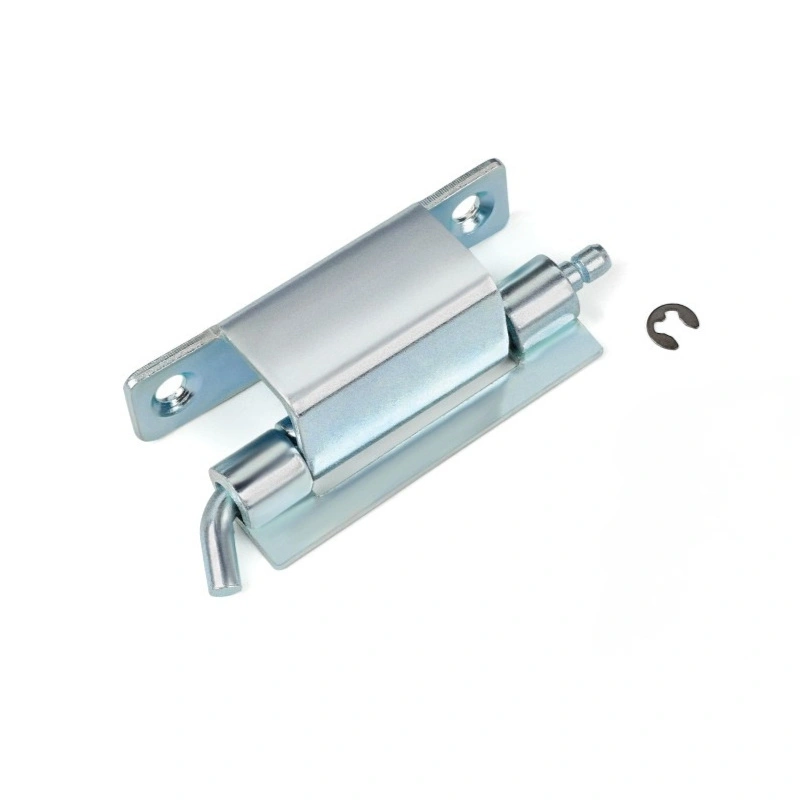

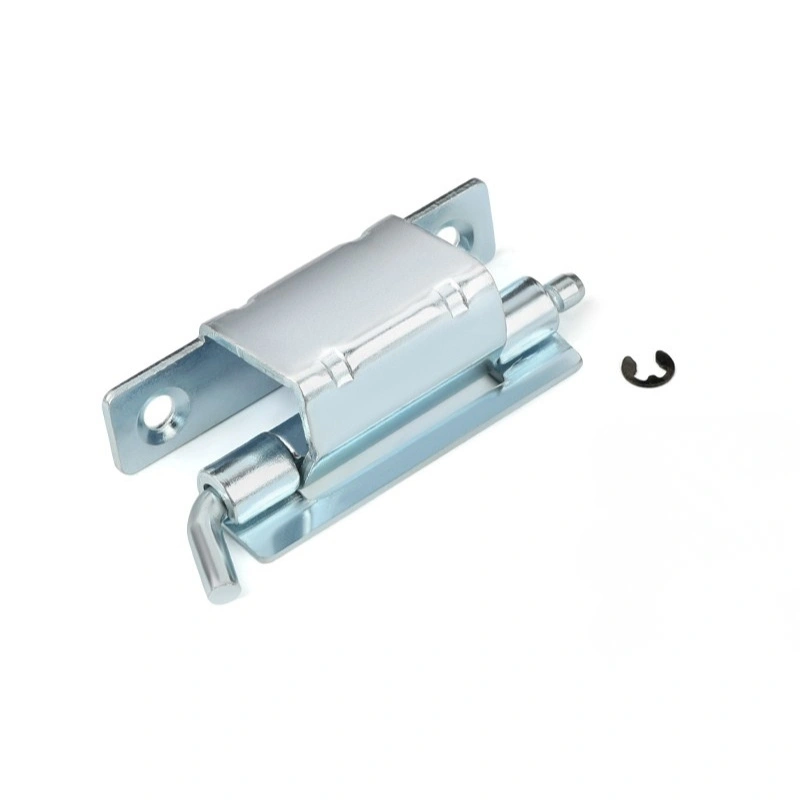

Engsel Kabinet Tikungan 90 Derajat tersedia dalam baja karbon galvanis dan baja tahan karat 304. Versi baja karbon memiliki lapisan seng yang memberikan perlindungan korosi yang memadai untuk penutup dalam ruangan di lingkungan kering atau dengan iklim terkendali. Ini adalah pilihan standar untuk sebagian besar aplikasi kabinet listrik dan kotak distribusi yang pemasangannya dilakukan di dalam ruangan dan kelembapan tidak menjadi faktor.

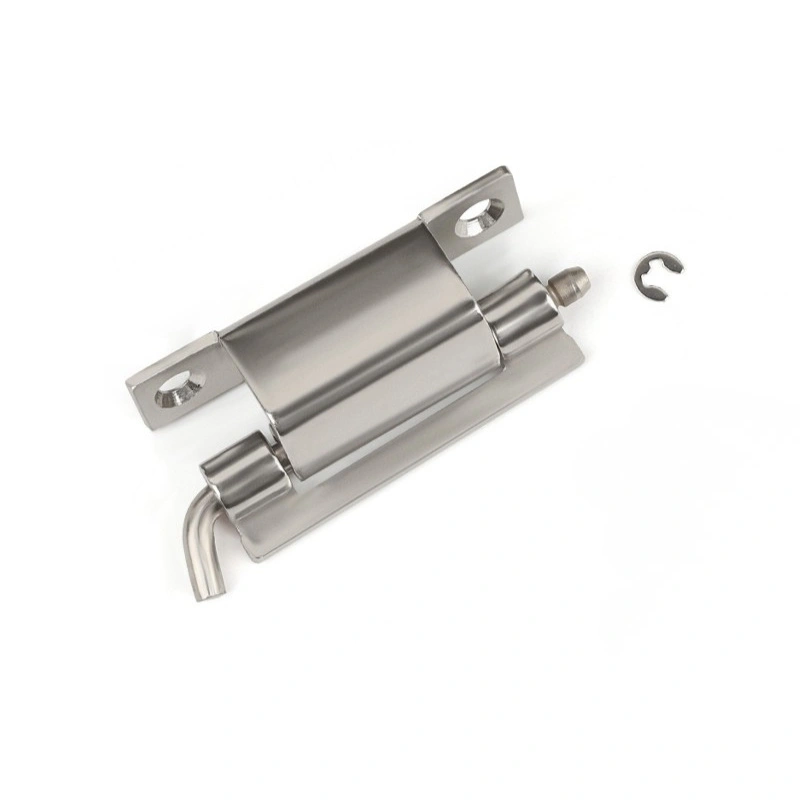

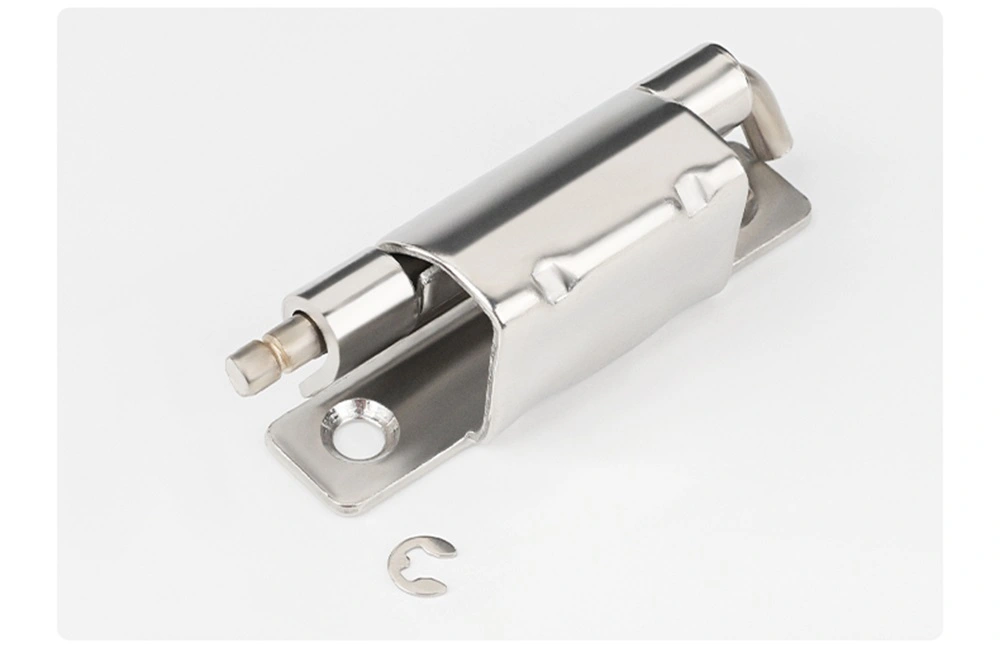

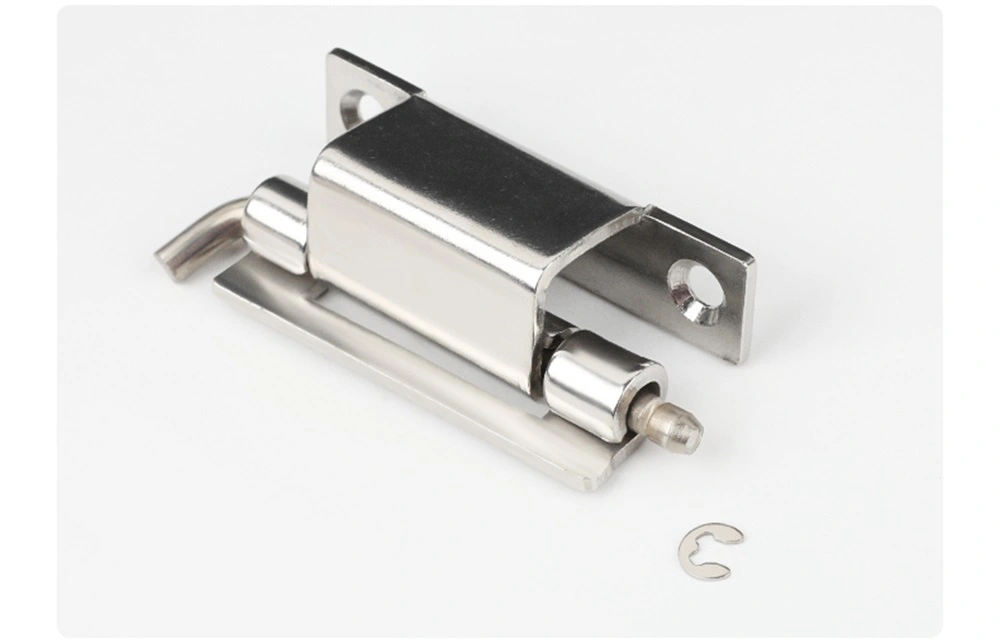

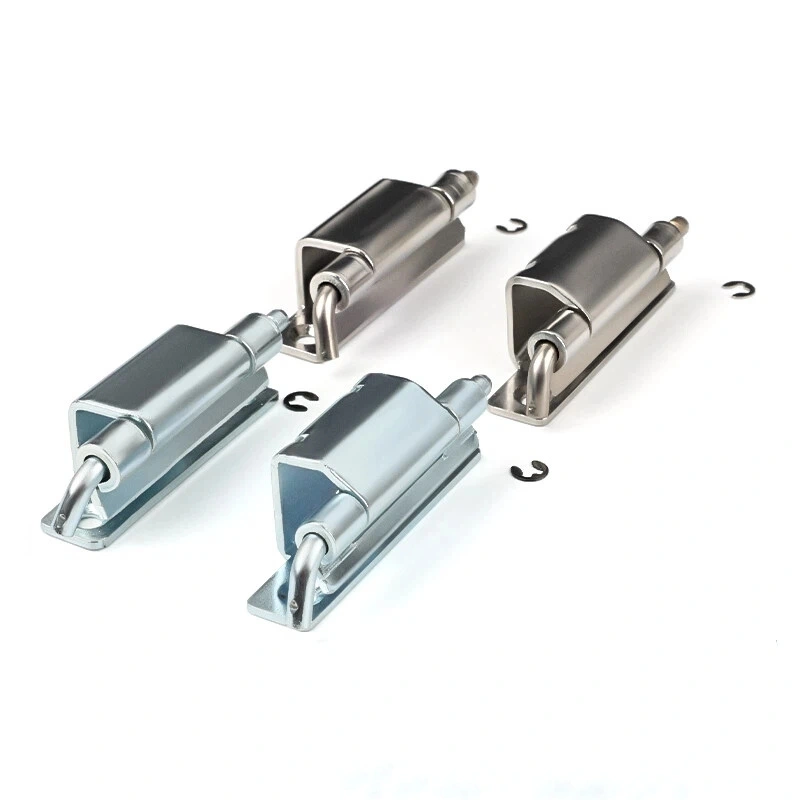

Engsel Kabinet Tikungan 90 Derajat baja tahan karat 304 adalah pilihan yang lebih baik saat penutup terkena kelembapan, kondisi luar ruangan, atau lingkungan dengan kelembapan tinggi. Baja tahan karat juga cenderung menjadi pilihan ketika finishing eksterior kabinet menjadi pertimbangan, karena baja tahan karat mempertahankan penampilannya lebih baik dari waktu ke waktu dibandingkan baja karbon galvanis dalam kondisi yang menantang. Kedua bahan tersebut tersedia di ketiga model CL275.

Pertanyaan Umum

Q1: Apa saja tiga model dalam seri CL275 dan apa perbedaannya?

Seri CL275 mencakup CL275-1, CL275-2, dan CL275-3. CL275-1 terbuka hingga 120° dan merupakan model terbesar dengan panjang keseluruhan 70 mm. CL275-2 dan CL275-3 keduanya terbuka hingga 90° dan memiliki dimensi horizontal yang sama, namun berbeda dalam profil lateral dan konfigurasi lubang pemasangan. Ketiganya merupakan engsel yang dilas dengan laras Φ5 mm.

Q2: Berapa sudut bukaan masing-masing model?

CL275-1 terbuka hingga 120°. CL275-2 dan CL275-3 keduanya terbuka hingga 90°. Sudut bukaan ditentukan oleh geometri lengkung sayap engsel dan tidak dapat disesuaikan setelah pemasangan.

Q3: Bagaimana cara memasang engsel CL275?

Ketiga model CL275 dipasang dengan pengelasan. Sayap bengkok dilas ke rangka kabinet atau panel pintu selama fabrikasi. Tidak ada opsi pemasangan sekrup di seri ini.

Q4: Bagaimana cara mempertahankan pin engsel dan dapatkah pintu dilepas?

Semua model CL275 menggunakan cincin penahan terbuka Φ4 untuk menjaga pin tetap di tempatnya. Untuk melepas pintu, lepaskan cincin penahan dan tarik pin — tidak diperlukan alat apa pun. Basis yang dilas tetap menempel pada rangka, sehingga pintu dapat dilepas dan dipasang kembali tanpa mempengaruhi pemasangan engsel.

Q5: Bahan apa saja yang tersedia?

Engsel kabinet tikungan CL275 terbuat dari baja karbon galvanis dan baja tahan karat 304. Baja karbon cocok untuk penutup dalam ruangan dan kering; baja tahan karat adalah pilihan yang lebih baik untuk instalasi luar ruangan atau lingkungan dengan paparan kelembapan teratur.

Q6: Apa perbedaan antara CL275-2 dan CL275-3?

Kedua model memiliki dimensi horizontal dan sudut bukaan 90° yang sama, namun profil lateralnya berbeda. CL275-3 memiliki kedalaman pengikatan rangka pintu sebesar 19,3 mm dan tinggi lateral 20,2 mm, sedangkan CL275-2 memiliki jarak bebas lateral berbeda yang disesuaikan dengan geometri saluran rangka berbeda. Pilih berdasarkan kusen pintu dan dimensi panel spesifik Anda.
