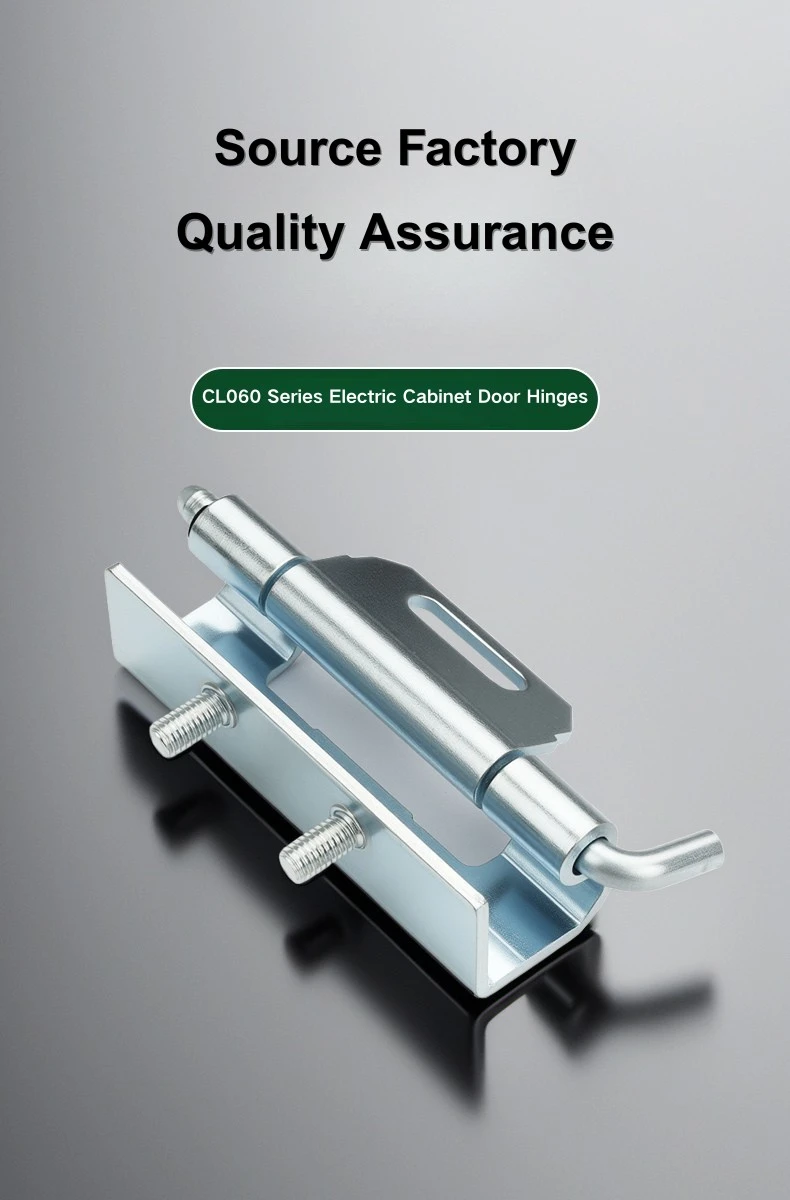

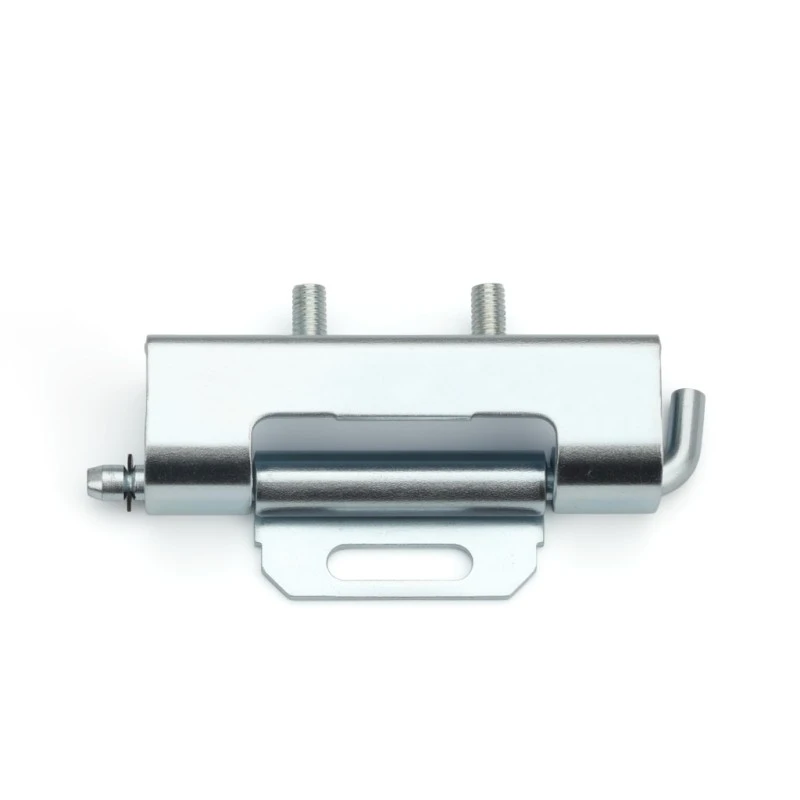

Engsel Tersembunyi dengan Kancing

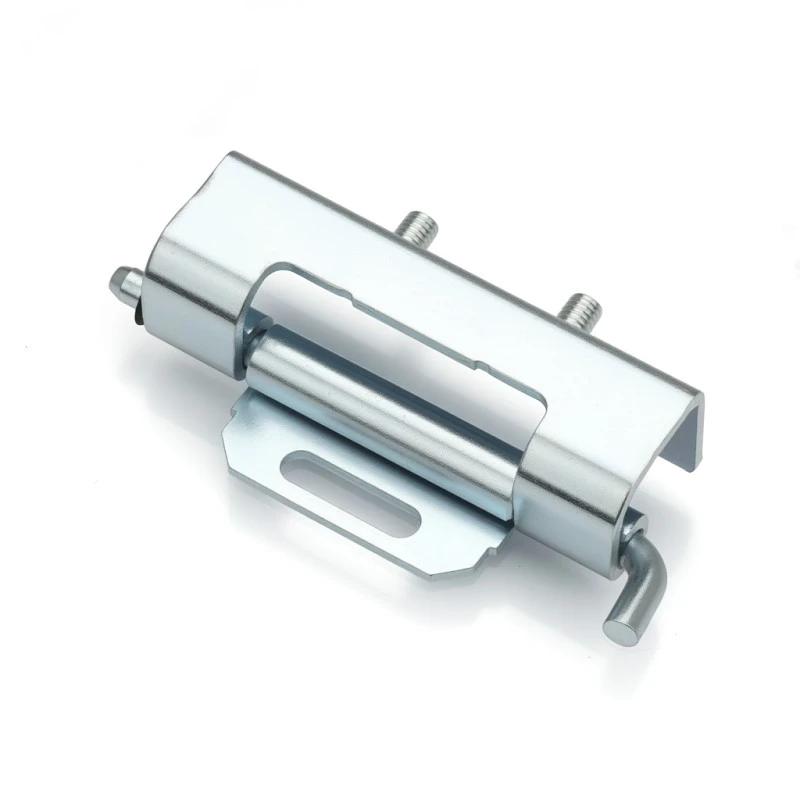

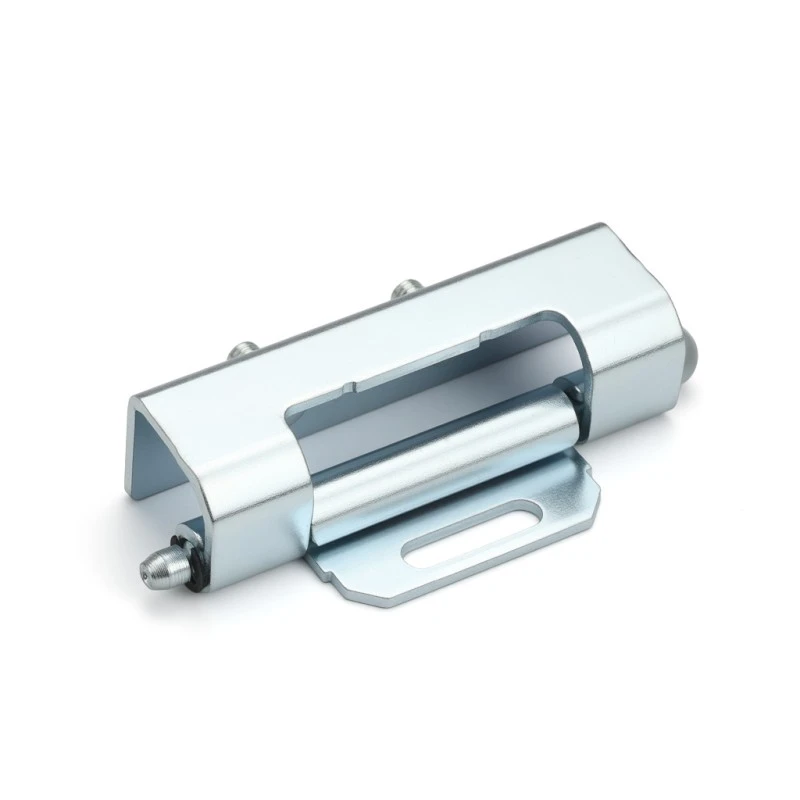

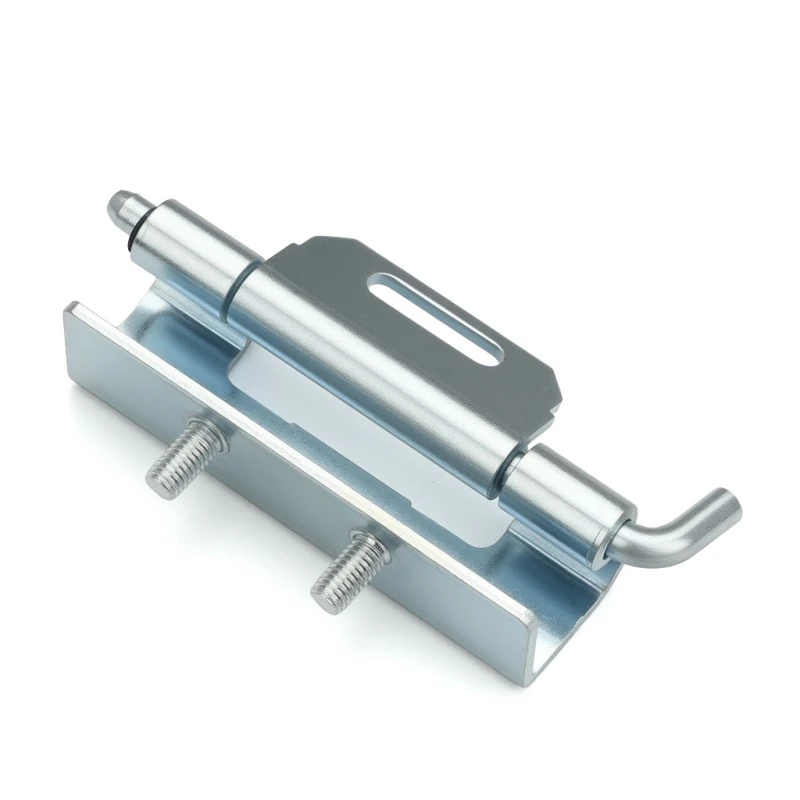

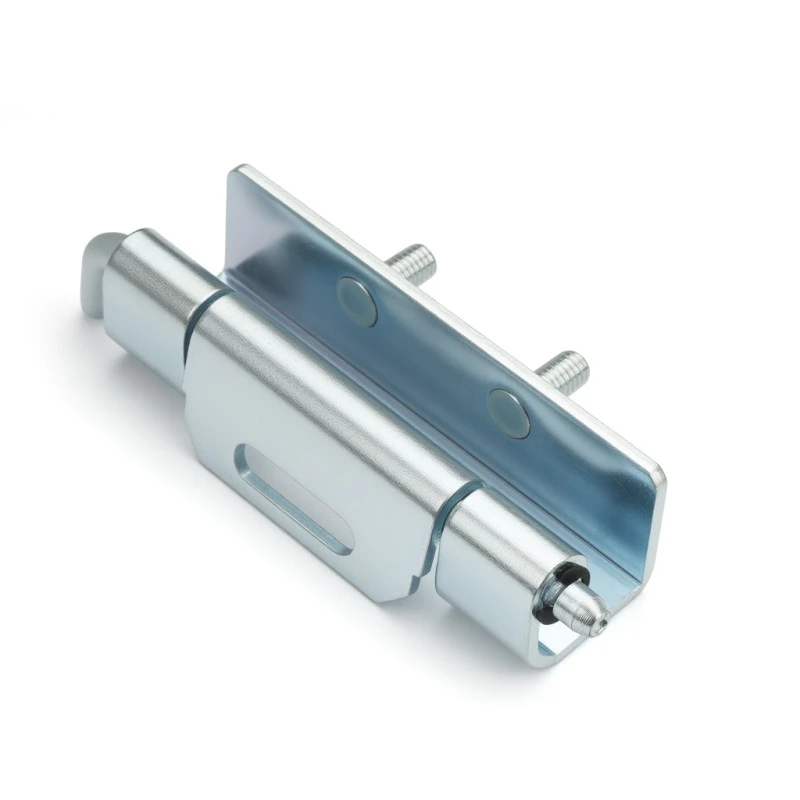

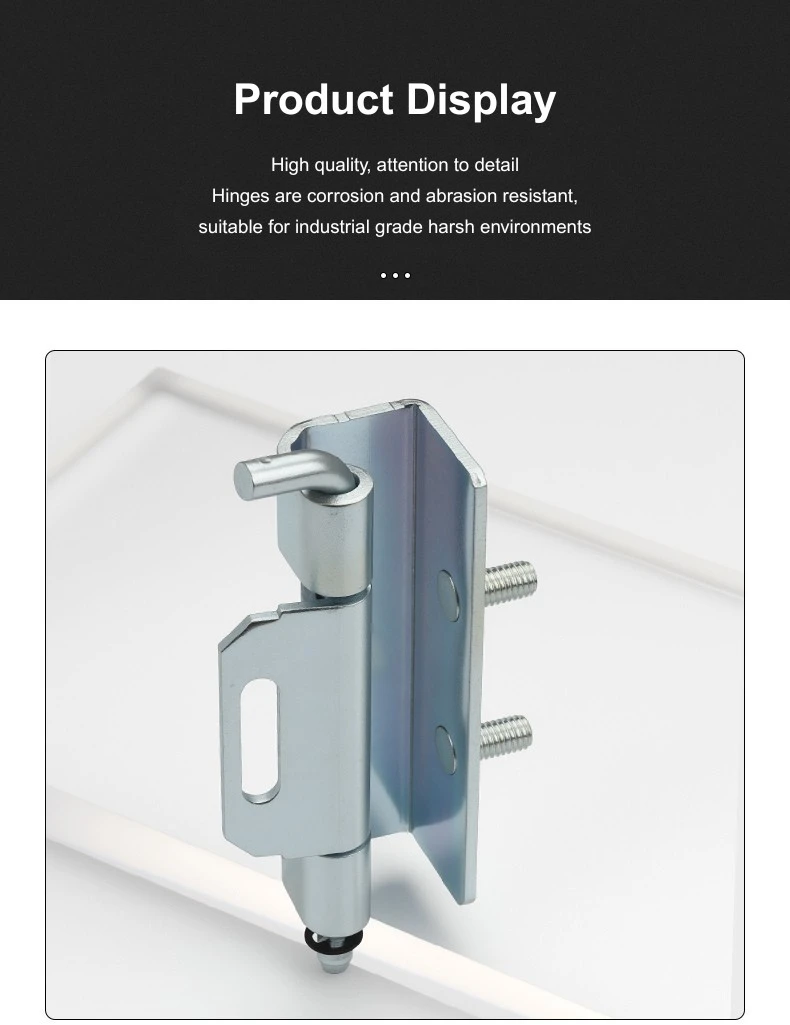

Bagi siapa pun yang mencari engsel penutup yang dapat dilepas dari Yitai Lock, Engsel Tersembunyi dengan Kancing CL060 menangani pengelasan dan pemasangan mur, dan sekrup sudah disertakan. Terdapat slot 19,8 mm pada sayap pemasangan sehingga Anda dapat mengatur posisinya sebelum menguncinya — berguna saat Anda ingin pintu digantung lurus. Panjang keseluruhannya mencapai 86 mm dengan bodi engsel 70 mm dan laras Φ5 mm.

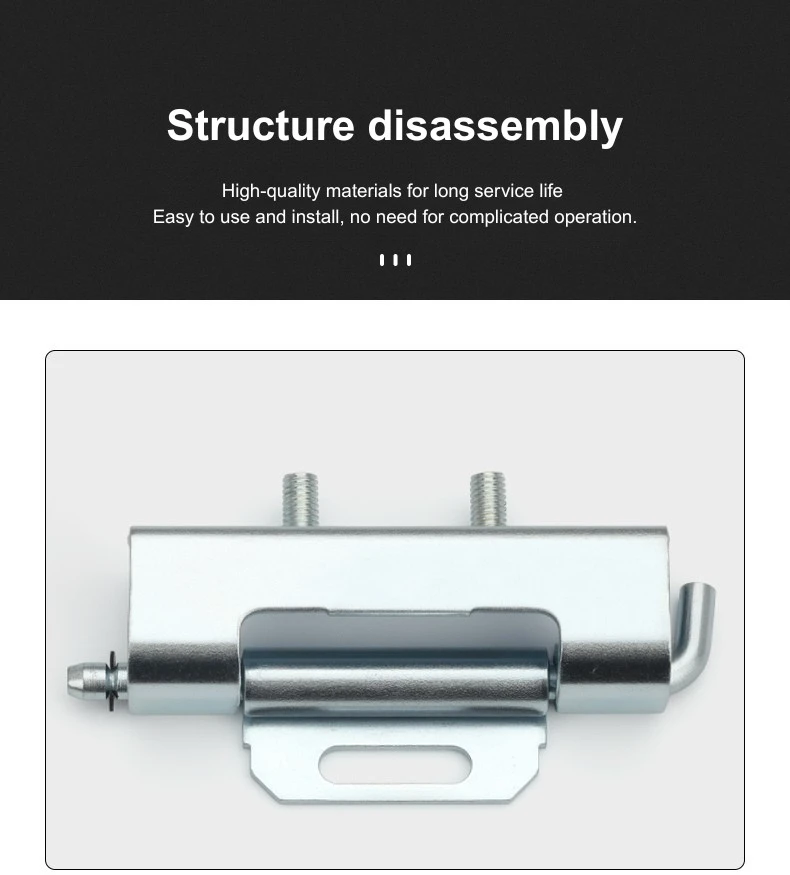

Struktur dan Dimensi

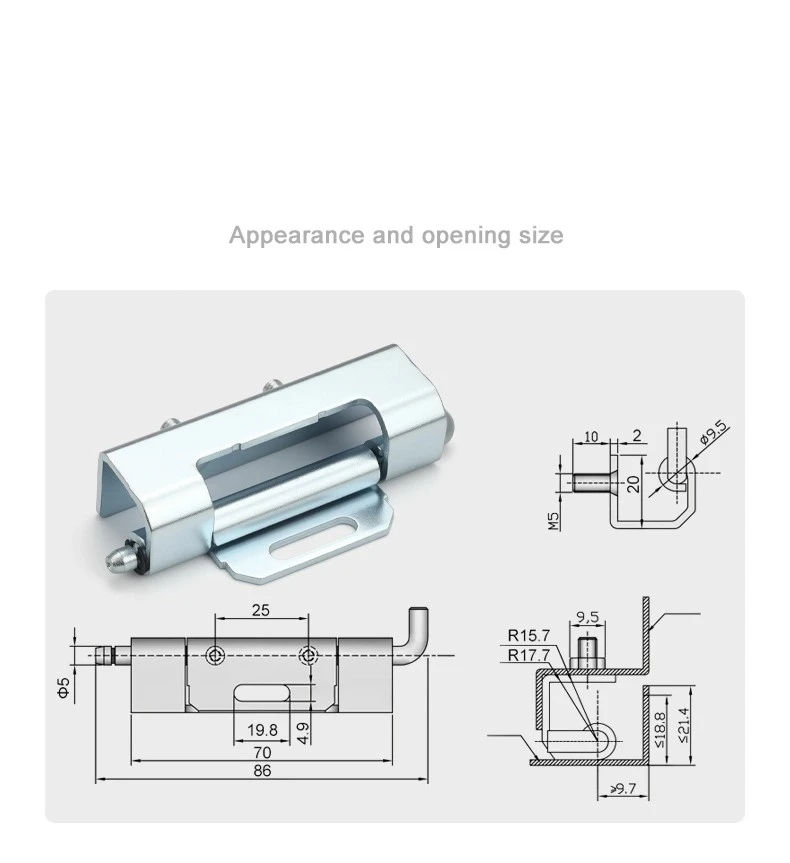

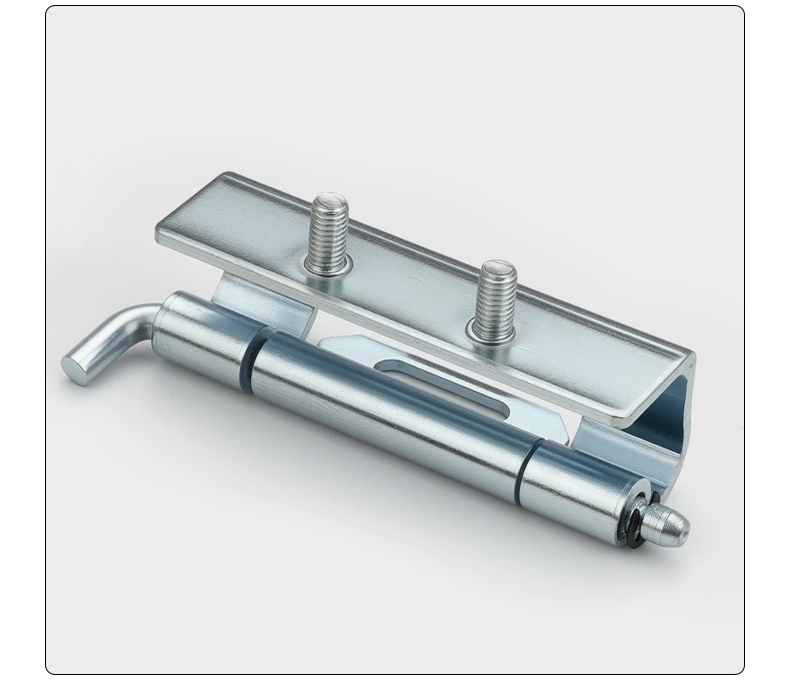

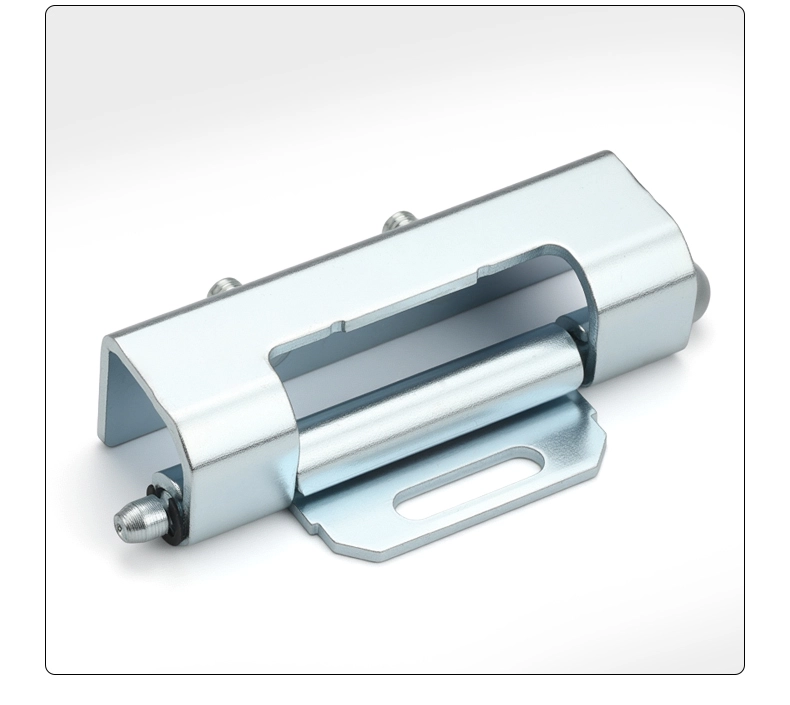

Engsel Tersembunyi dengan Kancing berukuran keseluruhan 86 mm, dengan bodi utama berukuran 70 mm dan sayap pemasangan menutupi sisanya. Larasnya berukuran Φ5 mm, dan studnya sendiri memiliki kepala Φ9,5 mm, poros 10 mm, bahu 2 mm, dan ulir M5 — mudah dipasang dengan mur saluran rangka.

Untuk kompatibilitas rangka, Engsel Tersembunyi dengan Kancing dirancang untuk saluran dengan radius dalam R15,7 hingga R17,7 mm, kedalaman jarak bebas panel pintu ≤18,8 mm, jangkauan lateral ≤21,4 mm, dan bukaan rangka >9,7 mm. Badan engsel memiliki lebar 22,6 mm dan sayap pemasangan memiliki lebar 25 mm — cukup kompak untuk diletakkan dengan rapi di dalam rangka tanpa menonjol melewati permukaan pintu.

Instalasi dan Pemasangan

Engsel Tersembunyi dengan Kancing dilengkapi dengan kombinasi pengelasan dan pemasangan mur. Sayap pemasangan dilas ke panel pintu selama fabrikasi, dan ujung stud menyambungkan saluran rangka menggunakan sekrup M5 yang disertakan. Slot 19,8 mm di sayap memberi Anda ruang untuk menggeser posisi engsel sebelum mengencangkan semuanya, sehingga penyelarasan pintu menjadi lebih mudah selama perakitan.

Setelah semuanya terpasang pada tempatnya, Engsel Tersembunyi dengan Kancing masih memungkinkan pintu terlepas saat diperlukan — cukup lepaskan tiang dari saluran rangka dan pintu akan terangkat bebas. Sayap yang dilas tetap berada di panel pintu secara permanen, jadi melepas pintu tidak mempengaruhi pemasangan engsel sama sekali. Ini adalah fitur berguna untuk lemari yang pintunya perlu dilepas untuk pemasangan kabel atau akses internal.

Skenario Aplikasi

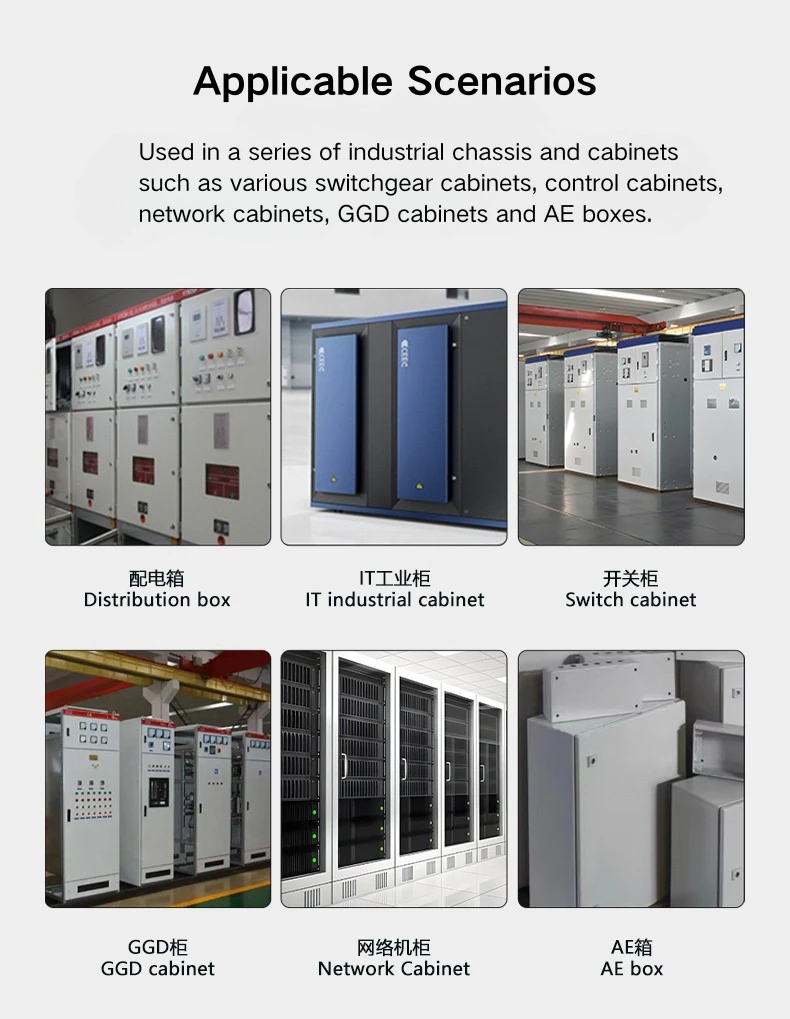

Engsel Tersembunyi dengan Kancing paling sering muncul di pintu panel distribusi, penutup switchgear, pintu kabinet jaringan, dan lemari peralatan industri yang penting untuk menjaga kebersihan eksterior. Karena engselnya berada di dalam rangka, tidak ada apa pun yang terlihat di luar saat pintu ditutup — tidak ada laras yang menonjol, tidak ada sayap yang terbuka.

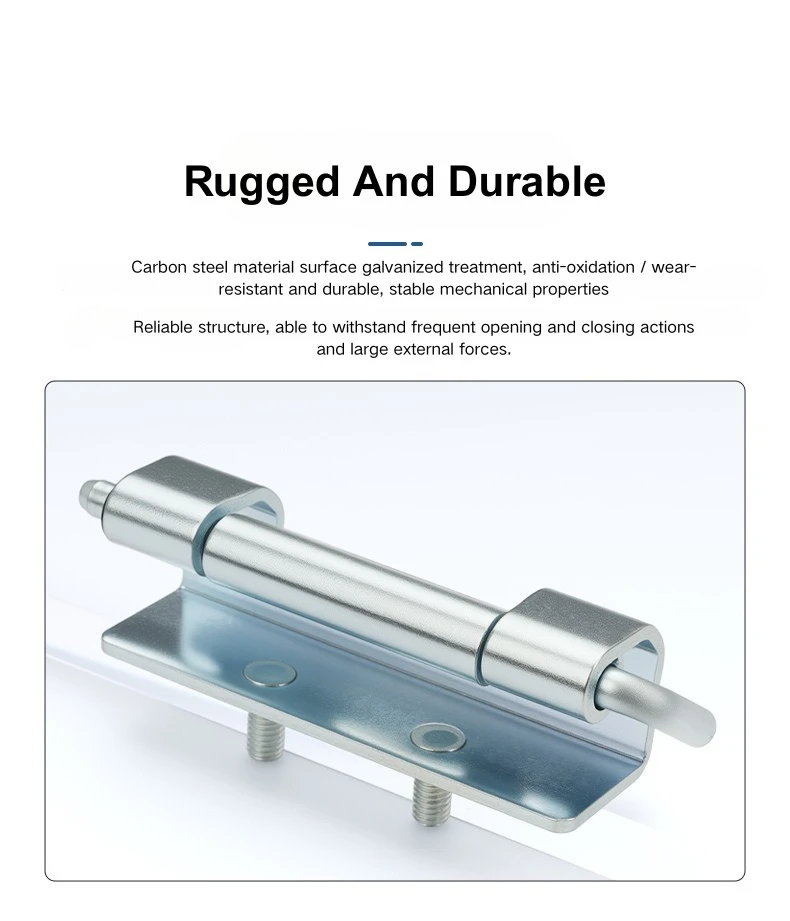

Sisi Engsel Tersembunyi dengan Kancing yang dapat dilepas juga berguna untuk lemari yang dirakit di bengkel dan dikirim ke lokasi — pintu dapat dilepas untuk diangkut dan dibuka kembali setelah kabinet berada di posisinya. Lapisan akhir baja karbon galvanis cocok untuk lingkungan industri dalam ruangan standar, dan dengan ukuran engsel 86 mm sesuai dengan dimensi saluran rangka yang biasanya Anda temukan pada penutup distribusi dan switchgear.

Pertanyaan Umum

Q1: Berapa ukuran keseluruhan engsel CL060?

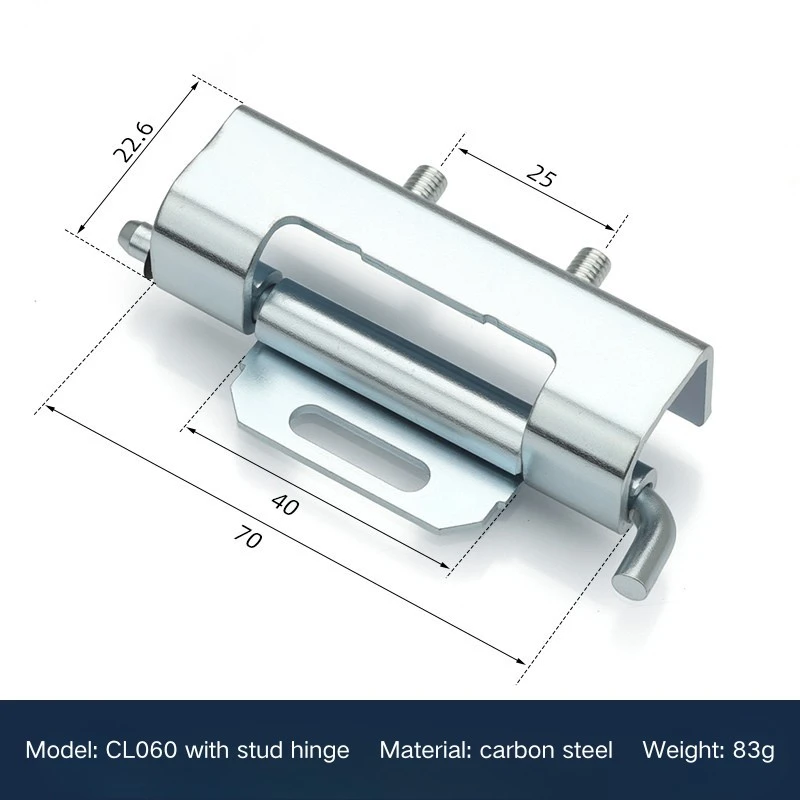

Engsel tersembunyi CL060 memiliki panjang keseluruhan 86 mm, panjang badan engsel 70 mm, dan diameter laras Φ5 mm. Sayap pemasangan lebarnya 25 mm dan badan engselnya lebar 22,6 mm. Berat totalnya adalah 83g.

Q2: CL060 terbuat dari bahan apa?

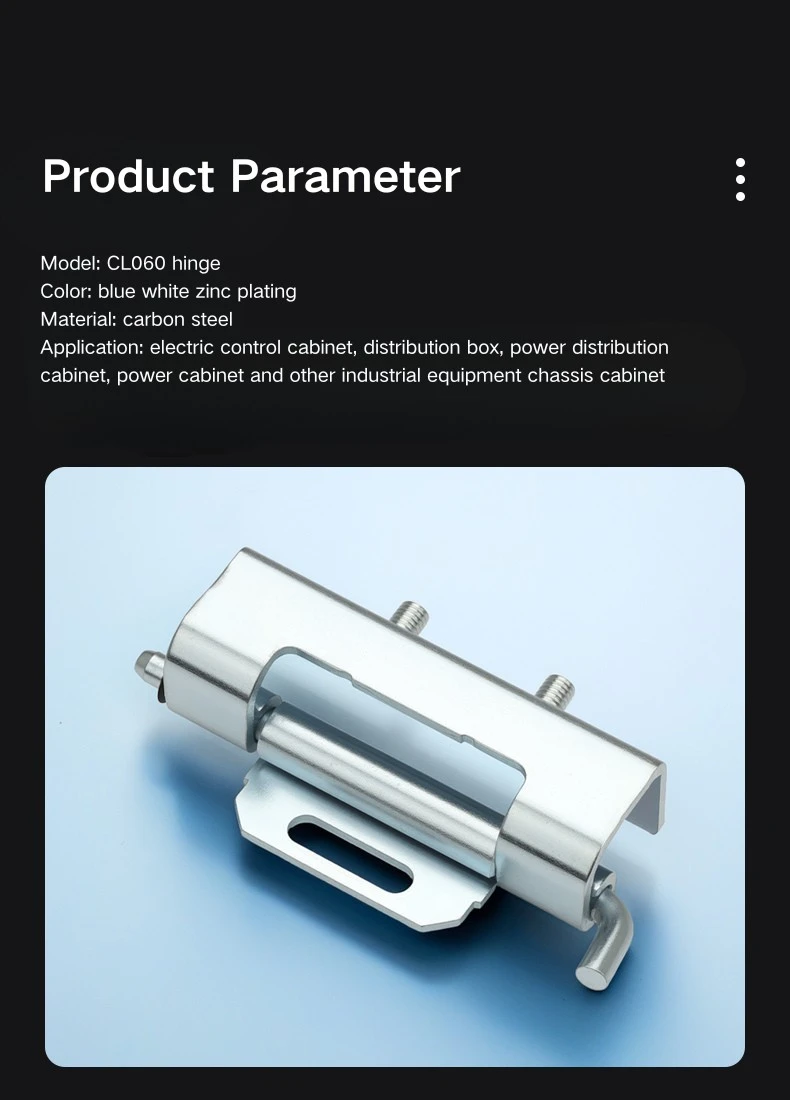

CL060 terbuat dari baja karbon dengan lapisan galvanis. Saat ini tersedia dalam satu spesifikasi saja.

Q3: Bagaimana CL060 diinstal?

CL060 menggunakan kombinasi pengelasan dan pemasangan mur. Sayap pemasangan dilas ke panel pintu, dan tiang dipasang ke saluran rangka menggunakan sekrup M5 yang disertakan. Lubang pemasangan berlubang memungkinkan penyesuaian posisi sebelum pemasangan akhir.

Q4: Apa dimensi tiangnya?

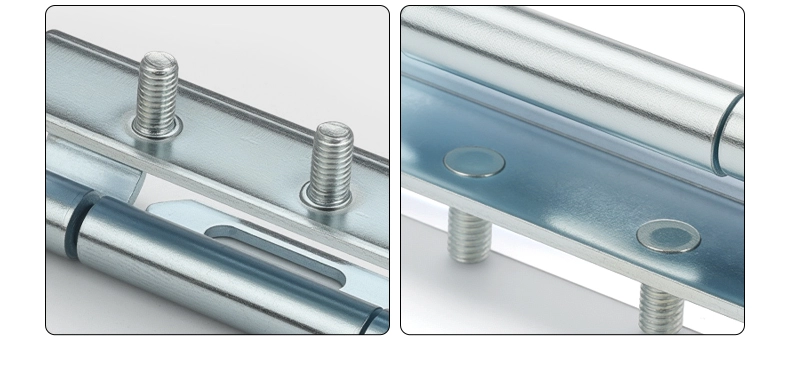

Stud memiliki diameter kepala Φ9,5 mm, panjang poros 10 mm, bahu 2 mm, dan berulir M5. Ini menggunakan saluran bingkai dengan bukaan >9,7 mm.

Q5: Dimensi saluran bingkai apa yang sesuai dengan CL060?

Engsel tersembunyi CL060 pas dalam saluran bingkai dengan radius dalam R15,7 hingga R17,7 mm. Jarak bebas kedalaman panel pintu adalah ≤18,8 mm dan total jangkauan lateral adalah ≤21,4 mm.

Q6: Jenis penutup apa yang cocok untuk CL060?

CL060 digunakan pada pintu panel distribusi, penutup switchgear, kabinet jaringan industri, dan pintu kabinet peralatan mekanis — di mana pun engsel yang tersembunyi dan dapat dilepas lebih disukai daripada opsi yang dipasang di permukaan.
