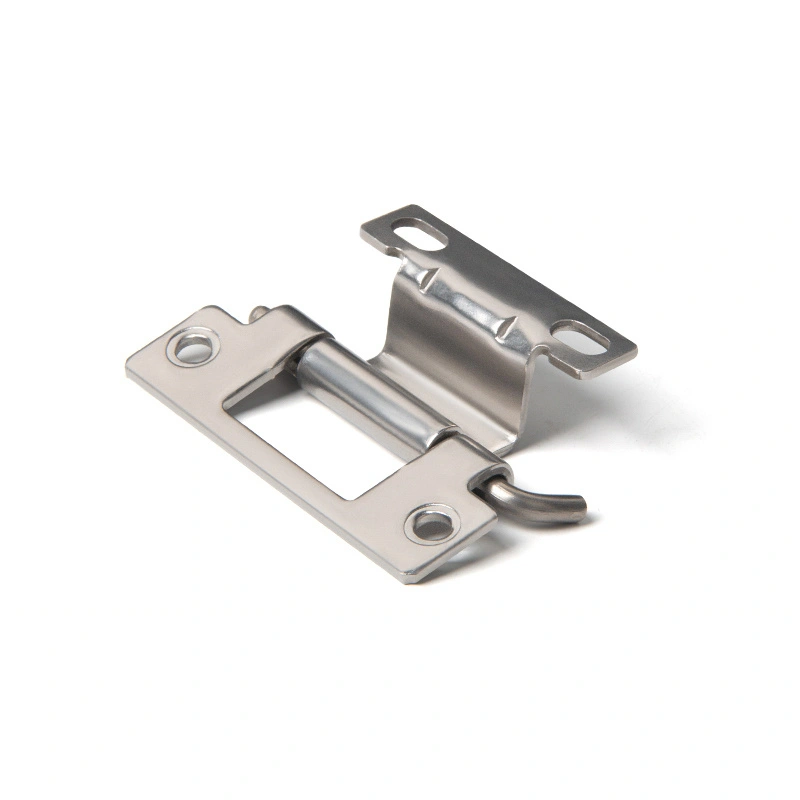

Engsel Panel Distribusi yang Dapat Dilepas

Bagi mereka yang membeli perangkat keras kabinet kendali dari Yitai Lock dalam jumlah banyak, Engsel Dapat Dilepas Panel Distribusi seri CL250 layak untuk dibandingkan antar model sebelum melakukan pemesanan, karena desain strukturalnya konsisten tetapi dimensinya bervariasi antar model. Desain yang dapat dilepas berarti pintu dapat diangkat tanpa alat setelah dipasang, yang merupakan fitur praktis untuk jalur perakitan dan pemeliharaan lapangan. Kedua metode pemasangan — sekrup dan las — didukung, sehingga engsel cocok dengan sebagian besar alur kerja fabrikasi tanpa modifikasi.

Pilihan Model dan Dimensi

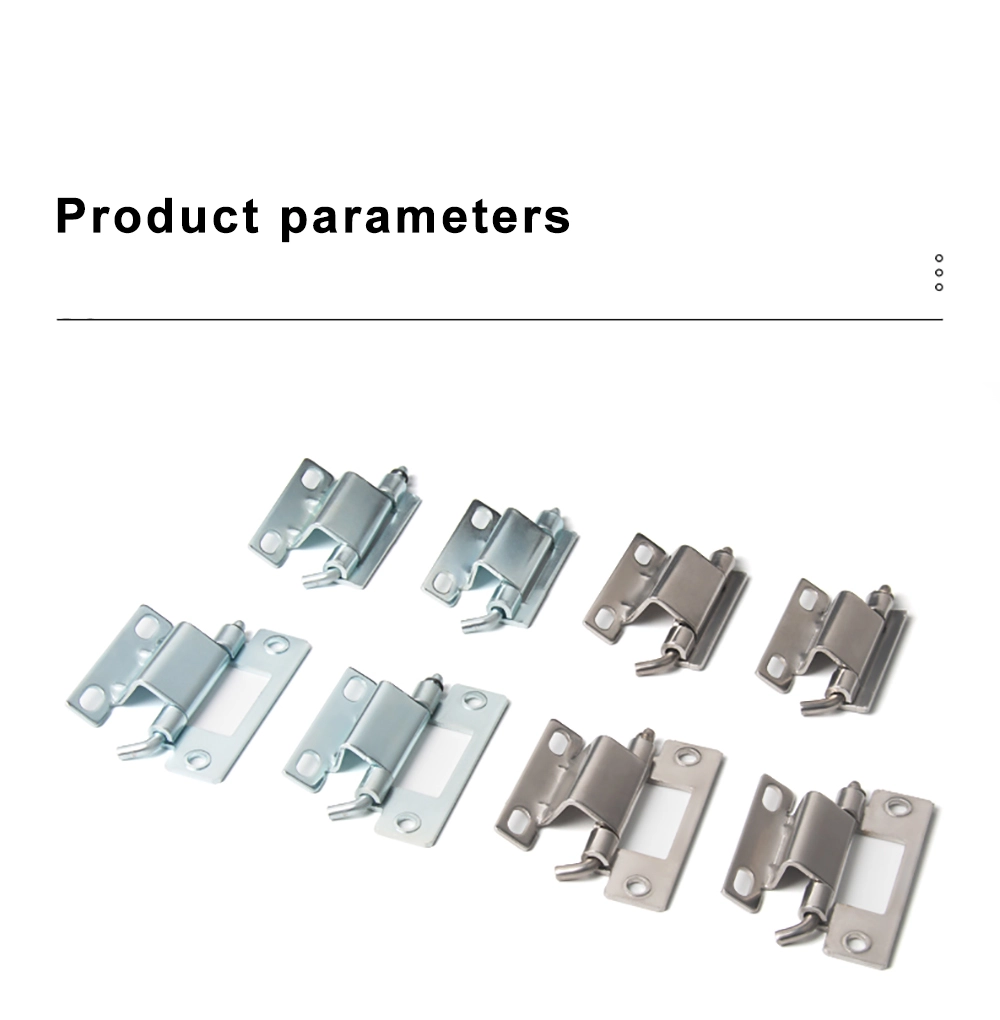

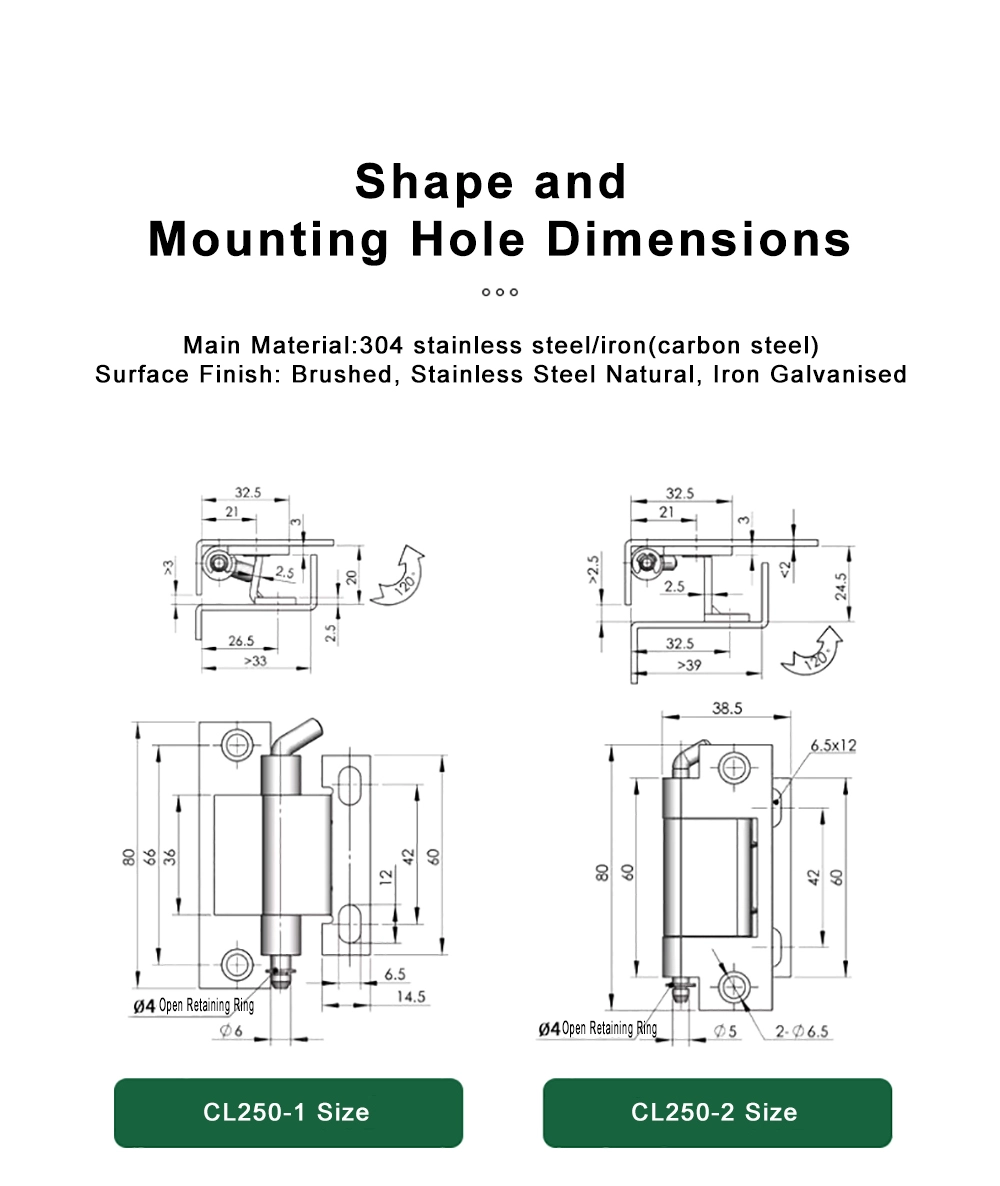

Engsel Lepas Panel Distribusi seri CL250 mencakup empat model dengan struktur dasar yang sama namun ukuran berbeda. CL250-1 memiliki tinggi keseluruhan 80 mm dengan badan engsel 66 mm, kedalaman total 33 mm, dan diameter laras Φ6 mm. CL250-2 memiliki tinggi keseluruhan 80 mm dan menggunakan panjang bodi 60 mm, kedalaman 39 mm atau lebih, dan laras Φ5 mm dengan dua lubang pemasangan Φ6,5 mm dengan jarak 6,5 × 12 mm.

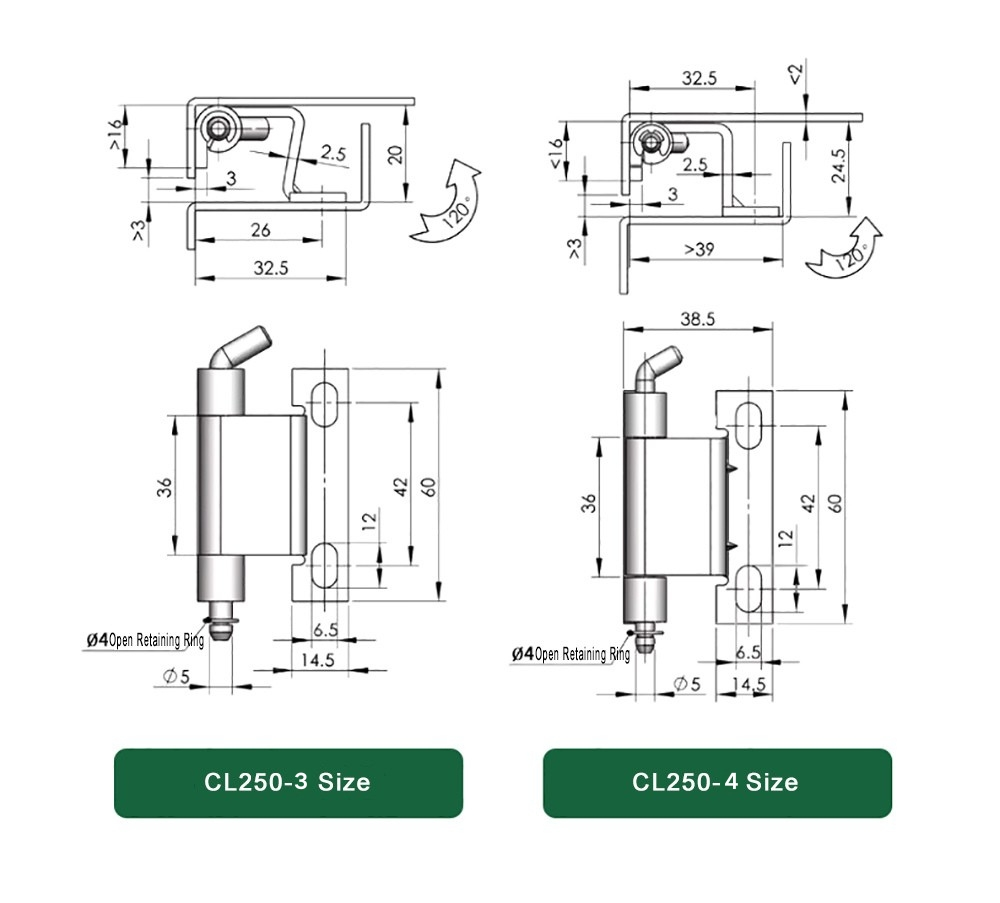

CL250-3 dan CL250-4 adalah opsi yang lebih ringkas dalam rangkaian Engsel Dapat Dilepas Panel Distribusi. Keduanya memiliki tinggi badan engsel 36 mm dan tinggi keseluruhan 60 mm, dengan lebar alas 14,5 mm dan laras Φ5 mm. CL250-3 memiliki kedalaman 32,5 mm sedangkan CL250-4 memiliki kedalaman 38,5 mm. Keempat model menggunakan cincin penahan terbuka Φ4 untuk mengamankan pin pada tempatnya.

Jenis Batang dan Sudut Bukaan

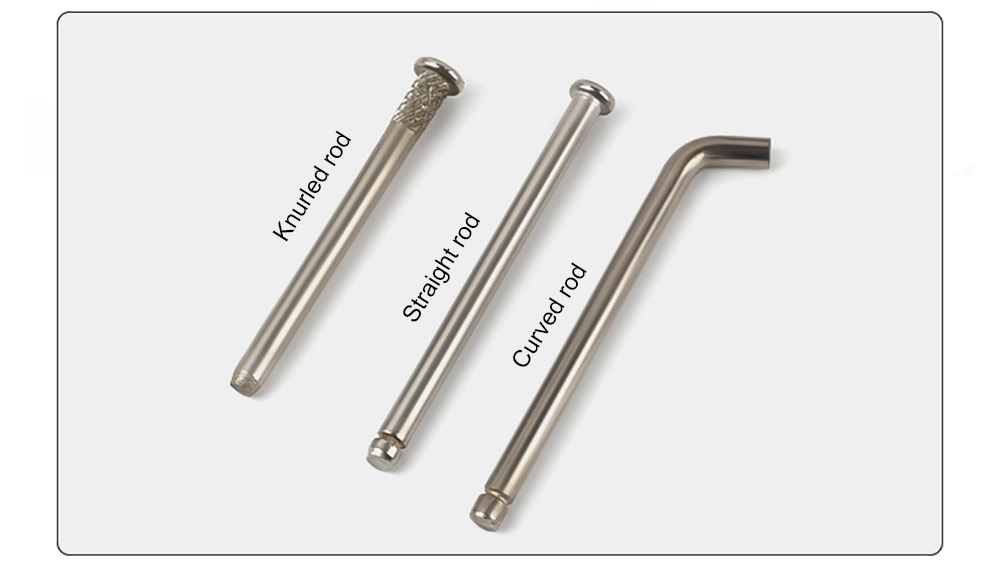

Salah satu detail yang lebih praktis pada Engsel Dapat Dilepas Panel Distribusi adalah pilihan tiga jenis batang: knurled, lurus, dan melengkung. Batang knurled menambah tekstur cengkeraman pada pin, yang membantu menahan kendor akibat getaran. Batang lurus adalah pilihan standar dan cocok untuk sebagian besar aplikasi penutup umum. Batang melengkung dibentuk untuk memudahkan pelepasan pin dengan tangan, yang berguna jika engsel sering diakses atau di ruang sempit.

Semua jenis batang pada Engsel Dapat Dilepas Panel Distribusi berfungsi dengan cincin penahan terbuka Φ4 yang sama yang mengunci pin setelah terpasang. Sudut bukaan di seluruh seri CL250 adalah sekitar 120°, yang memberikan jarak yang cukup untuk sebagian besar kebutuhan akses pintu kabinet tanpa memerlukan ayunan penuh 180°.

Instalasi dan Pemasangan

Engsel Lepas Panel Distribusi mendukung dua metode pemasangan — pemasangan sekrup dan pengelasan — yang berarti dapat digunakan pada penutup lembaran logam fabrikasi dan rakitan kabinet yang dibaut. Untuk pemasangan sekrup, CL250-1 menggunakan slot tunggal Φ6,5 mm, sedangkan model CL250-2 dan CL250-3/4 menggunakan slot oval atau lubang ganda yang memungkinkan beberapa penyesuaian posisi selama pemasangan.

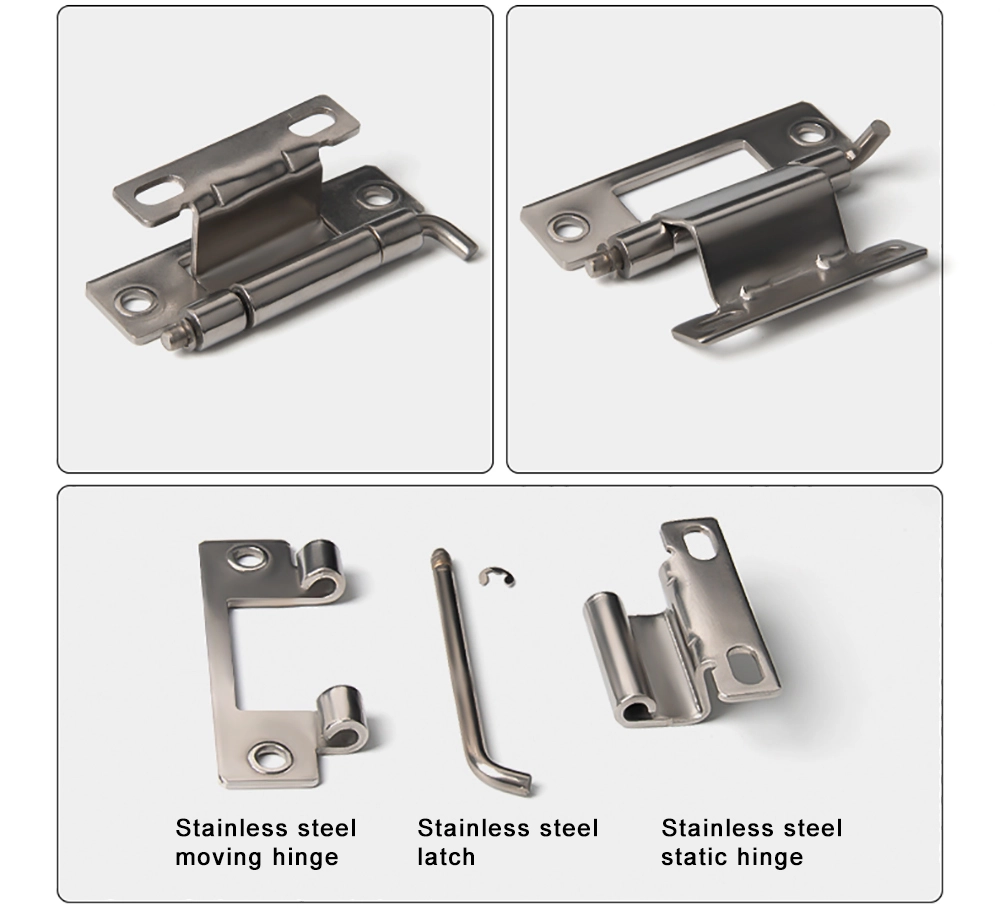

Setelah dipasang, Engsel Dapat Dilepas Panel Distribusi memungkinkan daun pintu dilepas dengan menarik pin — tidak memerlukan alat apa pun. Hal ini membuatnya cocok untuk penutup yang memerlukan pelepasan pintu secara berkala untuk akses kabel atau pemeliharaan internal. Cincin penahan menjaga pin agar tidak lepas saat digunakan secara rutin, sehingga tidak ada risiko pintu terlepas secara tidak terduga saat sedang digunakan.

Skenario Aplikasi

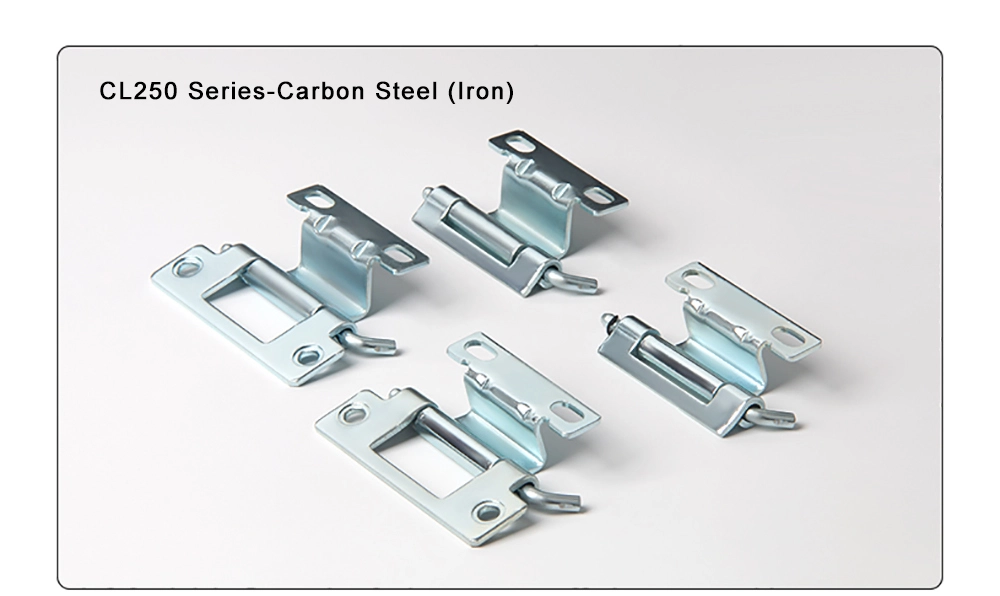

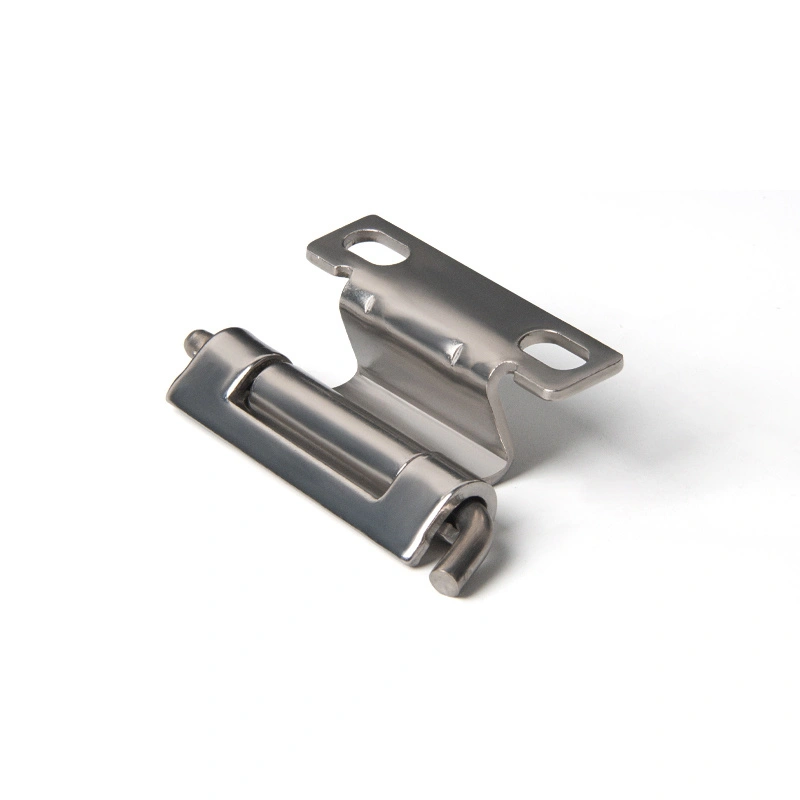

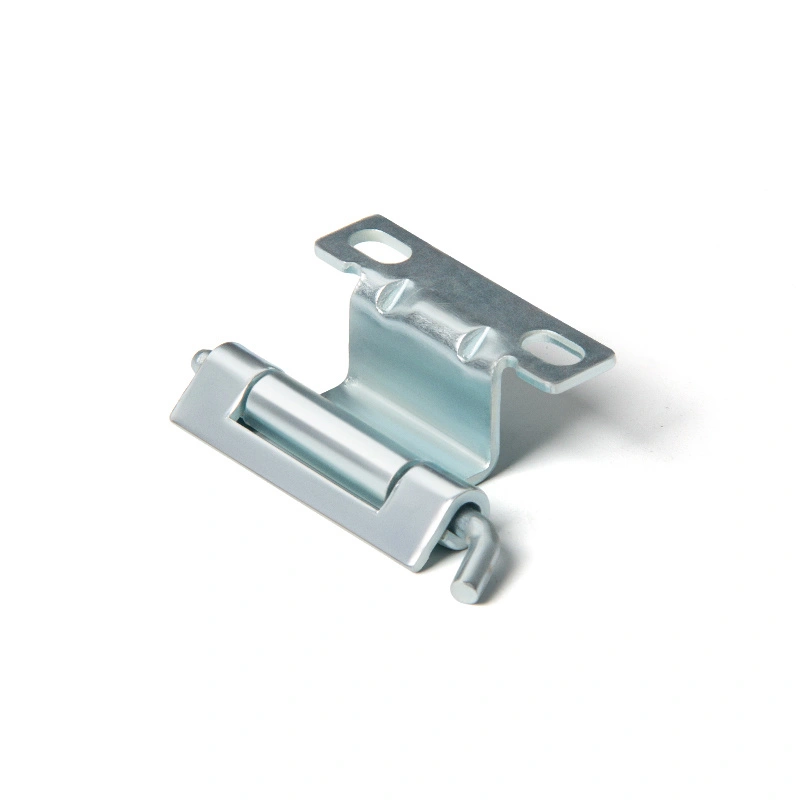

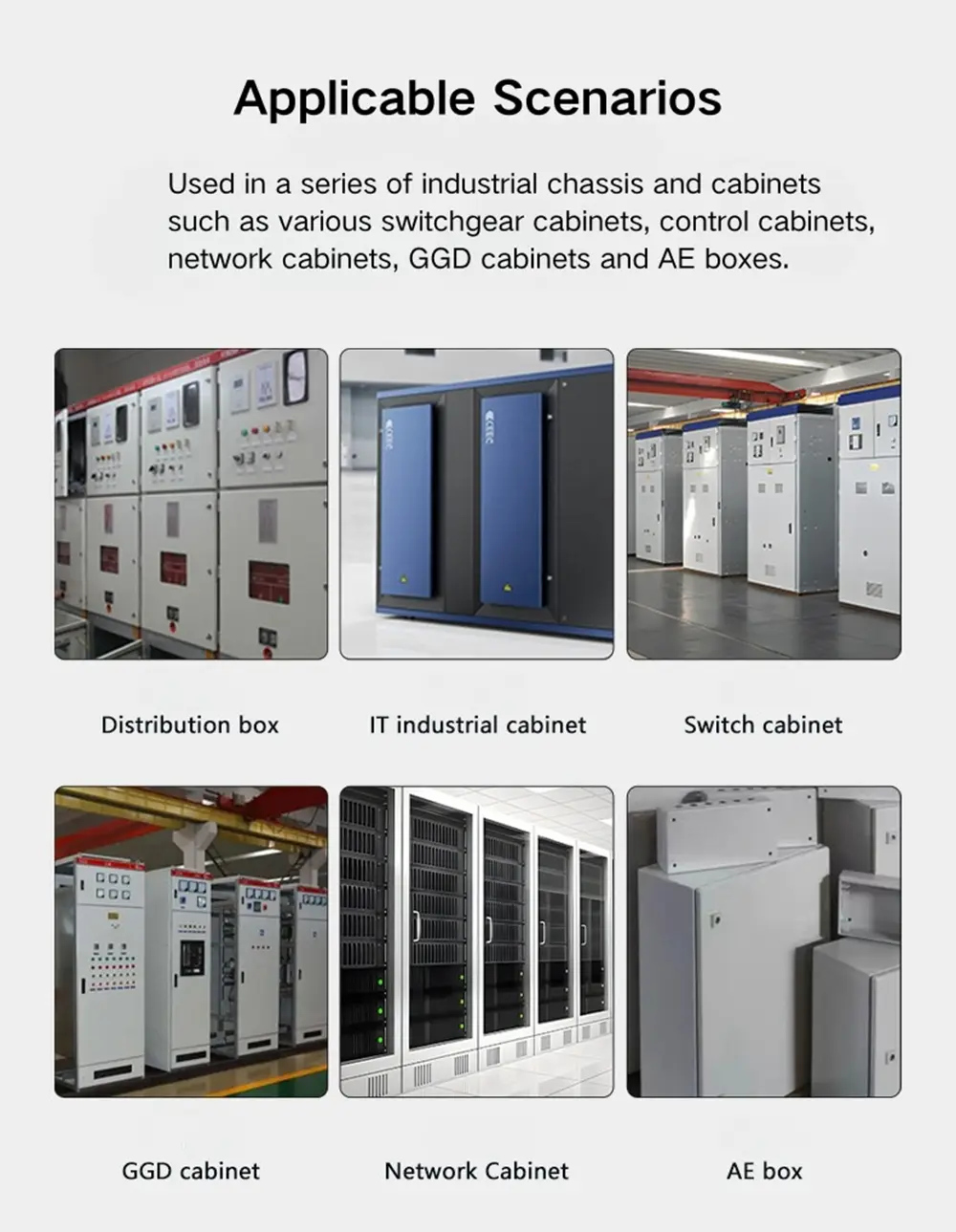

Engsel Dapat Dilepas Panel Distribusi paling sering muncul di kotak distribusi, pintu kabinet kontrol, dan penutup peralatan industri — di mana pun pintu harus dilepas dengan bersih tanpa membongkar rangkanya. Sudut bukaan 120° cukup untuk akses nyaman ke interior panel di sebagian besar pemasangan, dan karena pemasangan sekrup dan pengelasan didukung, sudut ini cocok dengan sebagian besar pengaturan fabrikasi kabinet tanpa penyesuaian apa pun. Di sisi material, Engsel Dapat Dilepas Panel Distribusi baja karbon berlapis seng adalah pilihan untuk penutup dalam ruangan standar dalam kondisi kering. Versi baja tahan karat 304 adalah pilihan yang lebih baik untuk switchgear luar ruangan, instalasi di pantai, atau di mana pun kabinet akan menghadapi kelembapan atau korosi seiring waktu. Versi baja tahan karat 304 lebih cocok untuk switchgear luar ruangan, instalasi di pantai, atau aplikasi apa pun di mana selungkup terkena kelembapan atau kondisi korosif dari waktu ke waktu.

Pertanyaan Umum

Q1: Model apa saja yang termasuk dalam seri CL250?

Seri CL250 mencakup empat model: CL250-1, CL250-2, CL250-3, dan CL250-4. Semuanya memiliki desain struktural dan sudut bukaan yang sama — perbedaannya terletak pada ukuran dan konfigurasi lubang pemasangan. Pilih berdasarkan dimensi panel pintu dan kebutuhan beban Anda.

Q2: Berapa sudut bukaan engsel CL250?

Keempat model CL250 terbuka hingga sekitar 120°. Hal ini konsisten di seluruh seri, apa pun ukuran model atau bahannya.

Q3: Jenis batang apa yang tersedia?

Engsel CL250 tersedia dengan tiga tipe batang: knurled, lurus, dan melengkung. Batang knurled tahan terhadap kelonggaran akibat getaran; batang lurus adalah pilihan standar; batang melengkung membuat pelepasan pin lebih mudah dengan tangan dalam instalasi yang sempit atau sering diakses.

Q4: Bagaimana pin diamankan setelah dipasang?

Semua model CL250 menggunakan cincin penahan terbuka Φ4 untuk mengunci pin engsel pada tempatnya selama penggunaan normal. Pin dapat dilepas dengan tangan saat diperlukan pelepasan pintu, tanpa memerlukan alat.

Q5: Metode instalasi apa yang didukung?

Engsel CL250 dapat dipasang dengan pemasangan sekrup atau pengelasan, tergantung pada metode fabrikasi kabinet Anda. Konfigurasi lubang pemasangan bervariasi menurut model — lihat gambar dimensi untuk detail ukuran slot dan jarak.

Q6: Bahan apa saja yang tersedia?

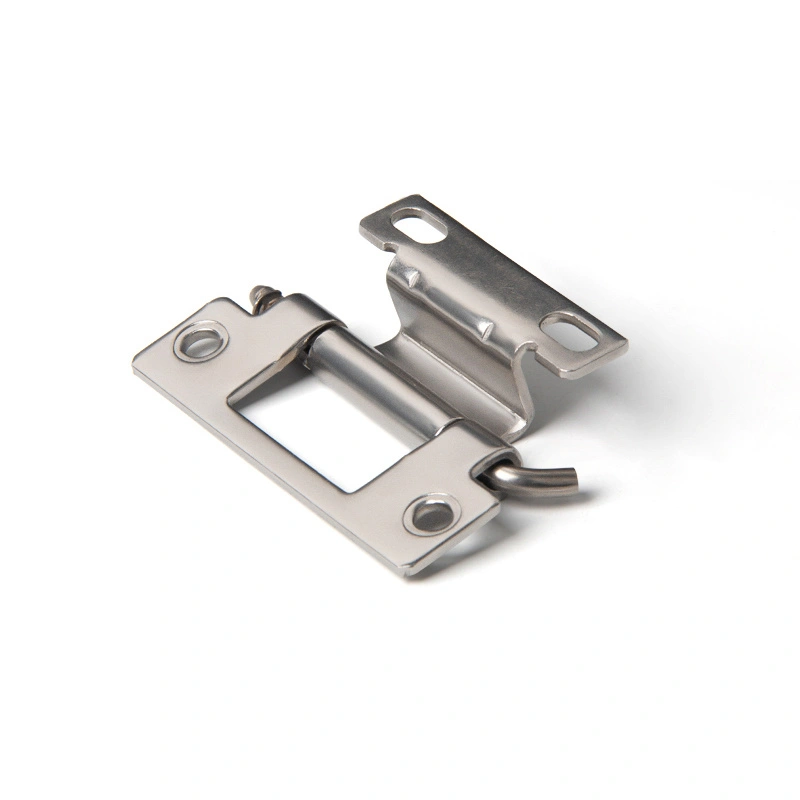

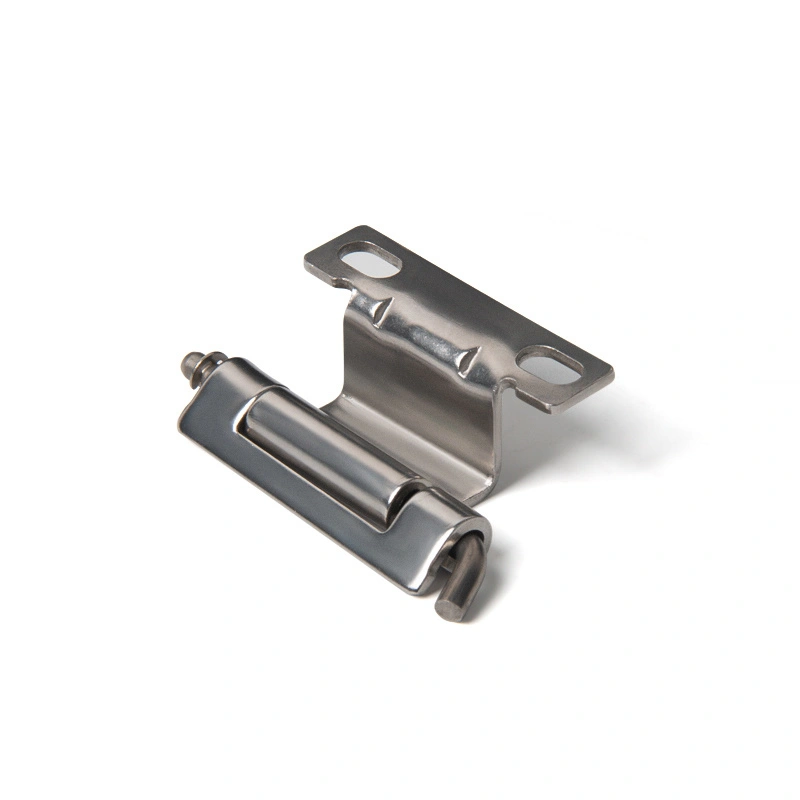

Engsel CL250 terbuat dari baja karbon berlapis seng dan baja tahan karat 304. Baja karbon cocok untuk lingkungan dalam ruangan dan kering; Baja tahan karat 304 adalah pilihan tepat untuk penutup luar ruangan, ruangan dengan kelembapan tinggi, atau lingkungan industri yang korosif.
