Engsel Stainless Steel Sepenuhnya Tersembunyi

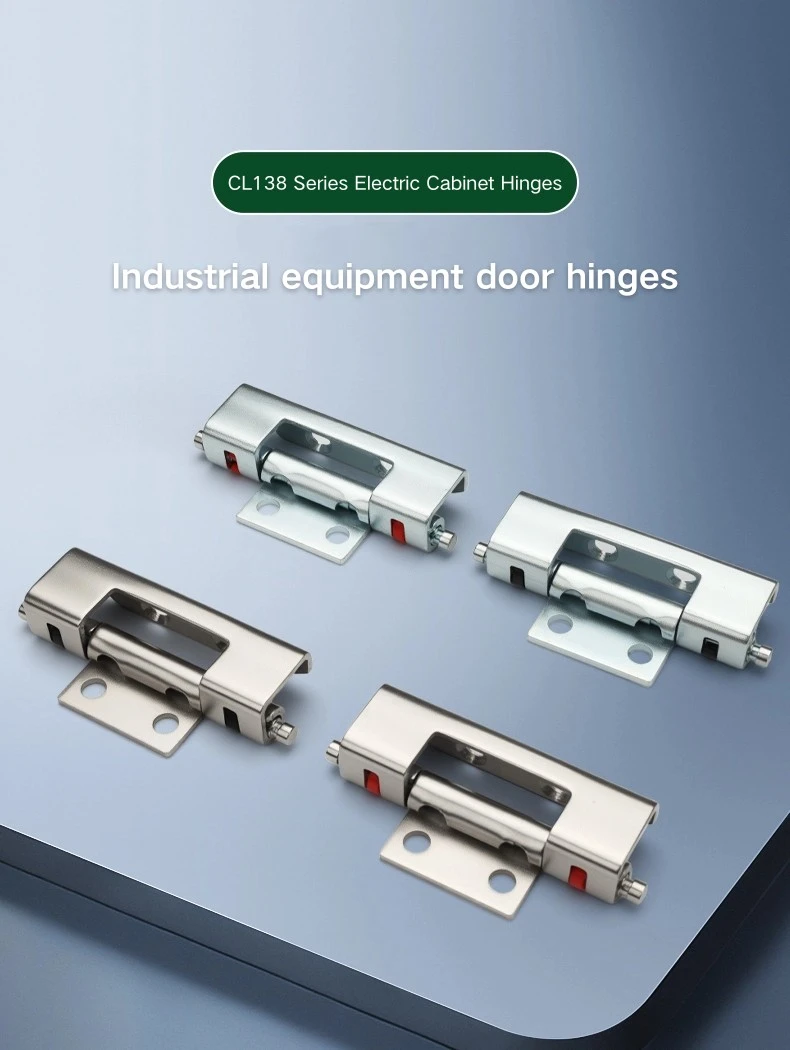

Bagi mereka yang mencari engsel kabinet tersembunyi dari Yitai Lock, Engsel Baja Tahan Karat Tersembunyi Sepenuhnya CL138 mencakup empat varian dalam dua bahan dan dua warna penjepit. Versi baja tahan karat adalah pilihan alami untuk penutup di lingkungan lembab atau korosif, sedangkan opsi baja karbon bekerja dengan baik untuk pembuatan kabinet distribusi dalam ruangan standar. Warna penjepit — hitam atau merah — merupakan perbedaan visual dan bukan fungsional, jadi pemilihan tergantung pada preferensi atau kesesuaian dengan perangkat keras kabinet yang ada.

Struktur dan Dimensi

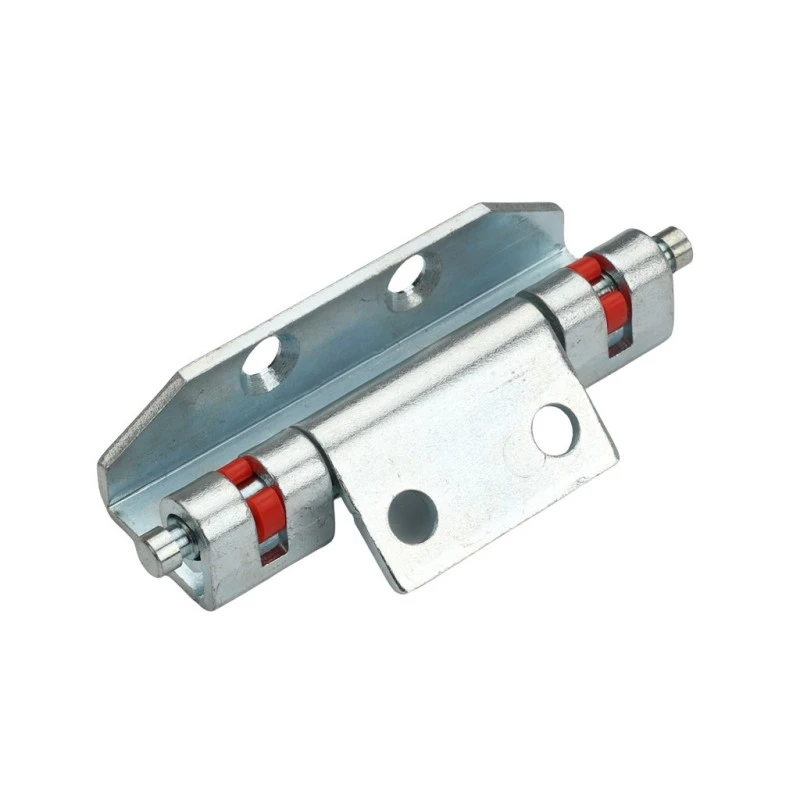

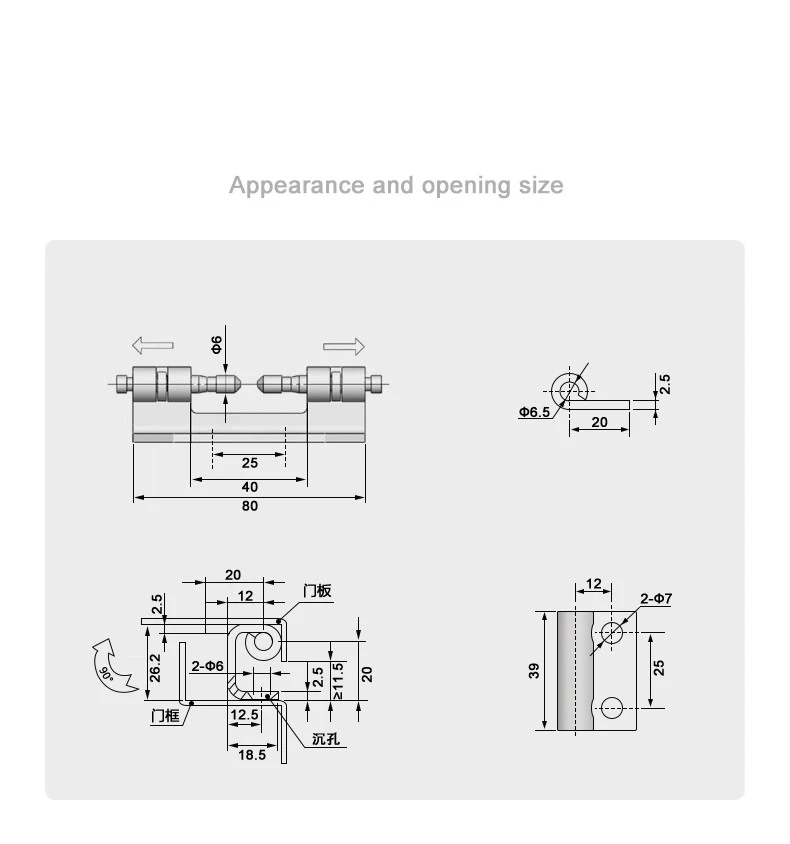

Engsel Baja Tahan Karat yang Tersembunyi Sepenuhnya memiliki panjang keseluruhan 80 mm, dengan badan engsel berukuran 40 mm dan rentang bagian dalam 25 mm di antara kedua ujung laras. Diameter laras adalah Φ6 mm, dan kedua bagian laras masing-masing memanjang keluar dari badan tengah, memberikan engsel profil halter yang khas. Rakitan penjepit berada di ujung laras dan menjaga engsel tetap terhubung dengan saluran kusen pintu.

Pelat pemasangan Engsel Baja Tahan Karat Tersembunyi Sepenuhnya berukuran tinggi 39 mm dan lebar 25 mm, dengan dua lubang pemasangan Φ7 mm dengan jarak 12 mm dari tepi. Sisi bingkai menunjukkan kedalaman total 18,5 mm dengan alas 12,5 mm, dua lubang barel Φ6 mm, dan ceruk countersunk ≥11,5 mm. Pin penjepit Φ6,5 mm berada pada jarak 2,5 mm dari permukaan daun dengan panjang pengikatan 20 mm.

Instalasi dan Pemasangan

Engsel Baja Tahan Karat yang Tersembunyi Sepenuhnya dipasang dengan pengelasan — pelat pemasangan dilas ke panel pintu dan badan engsel menghubungkan saluran rangka selama perakitan. Pembukaan 90° berarti pintu berayun ke sudut kanan dari permukaan kabinet, yang mencakup persyaratan akses standar untuk sebagian besar konfigurasi kabinet distribusi dan kontrol.

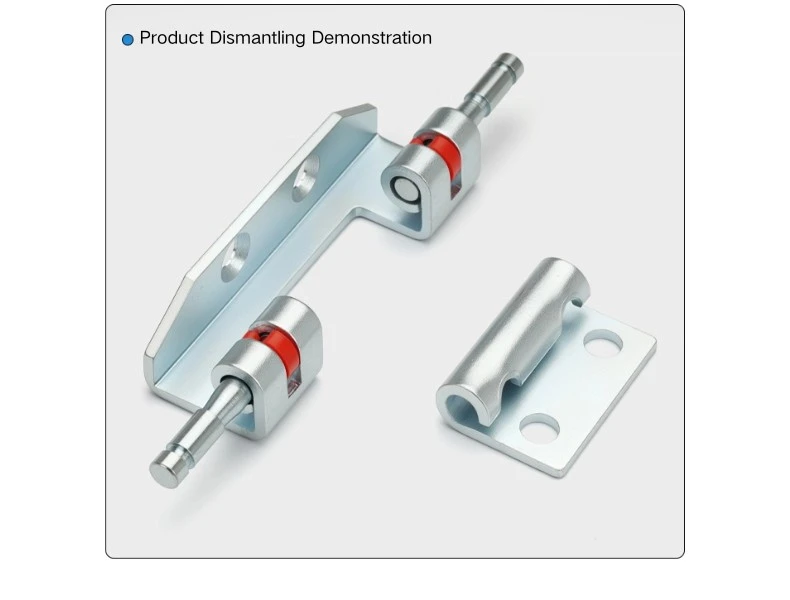

Setelah dilas, Engsel Baja Tahan Karat yang Tersembunyi Sepenuhnya terletak tersembunyi di dalam profil rangka sehingga rakitan laras dan penjepit tersembunyi dari luar. Mekanisme penjepit di setiap ujung barel mengunci engsel ke dalam saluran rangka dan dapat dilepaskan untuk melepas pintu bila diperlukan. Pengikatan tersembunyi ini juga membuat engsel ini kompatibel dengan sistem rangka kabinet Rittal, dengan geometri saluran yang sesuai dengan jenis pemasangan engsel tersembunyi ini.

Pilihan Bahan dan Penjepit

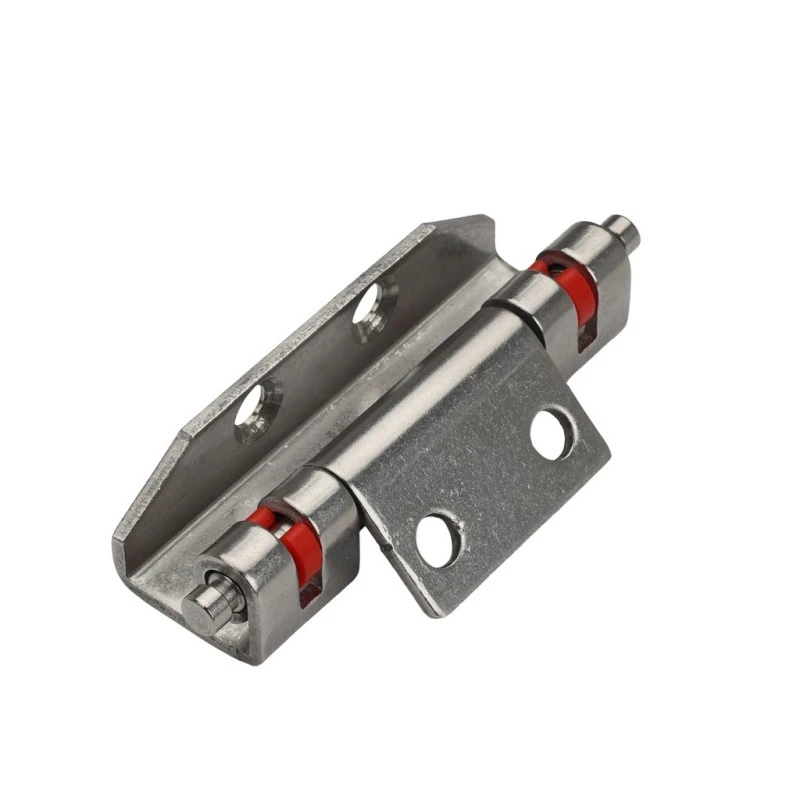

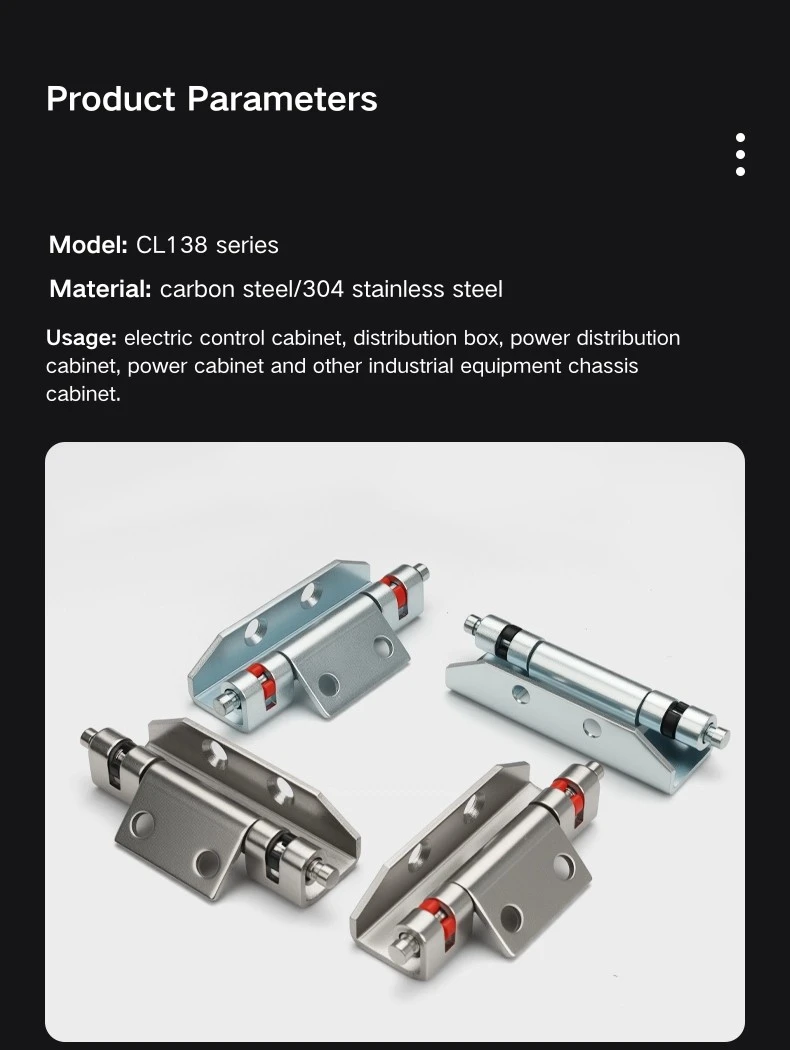

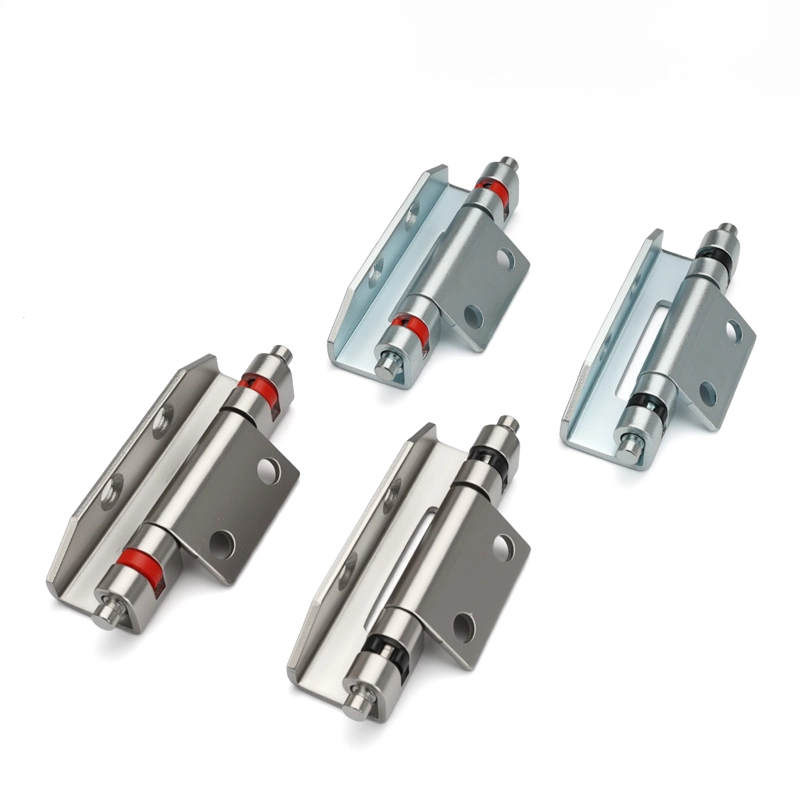

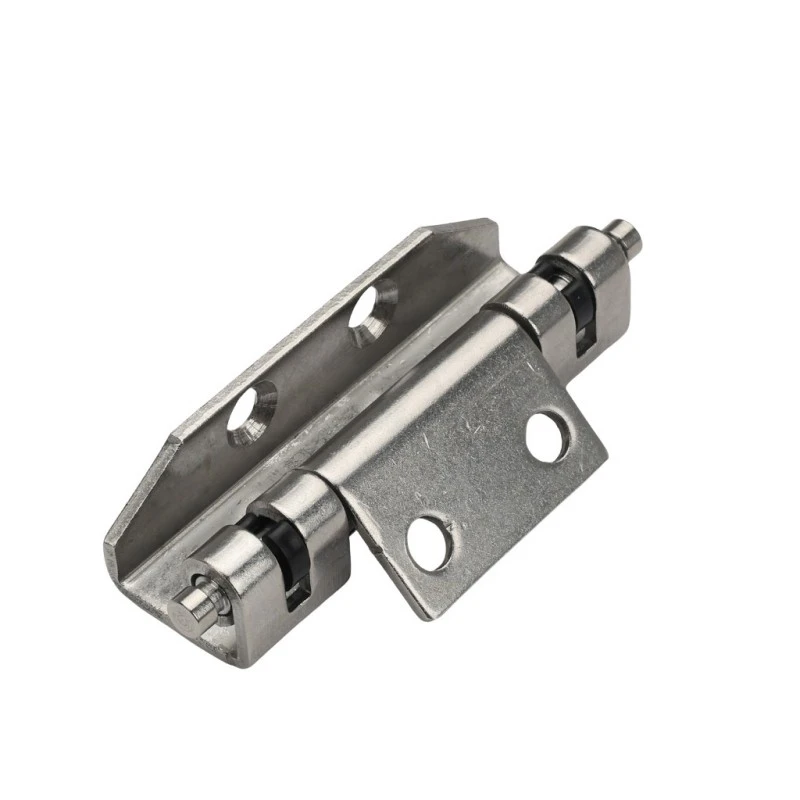

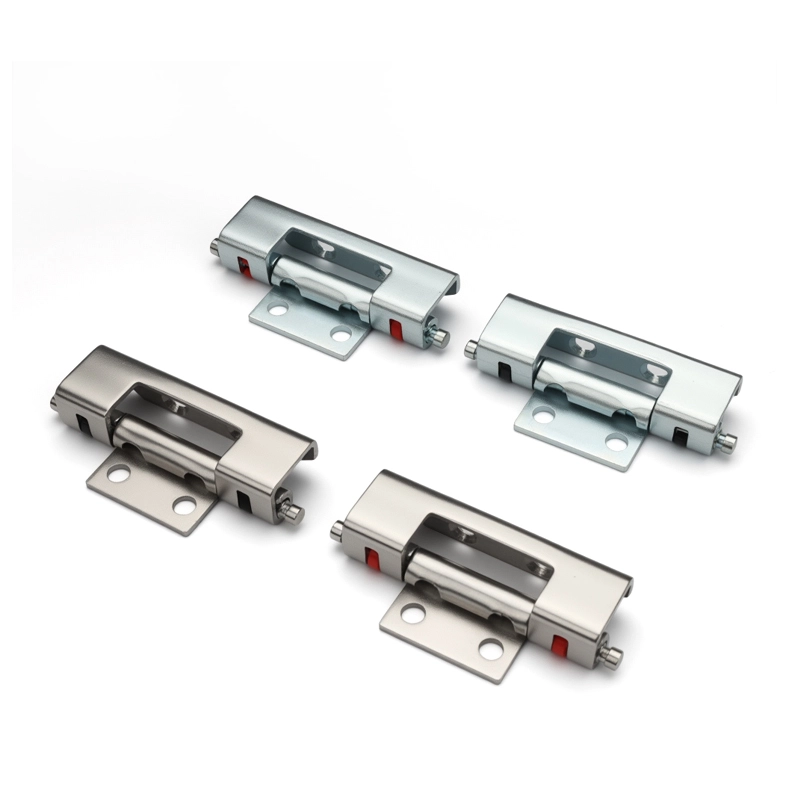

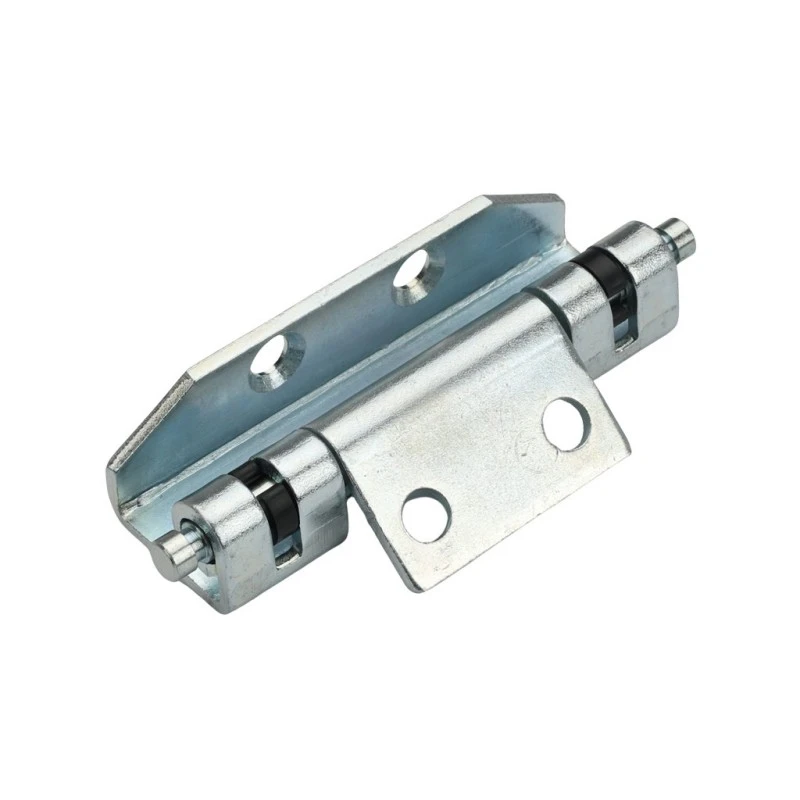

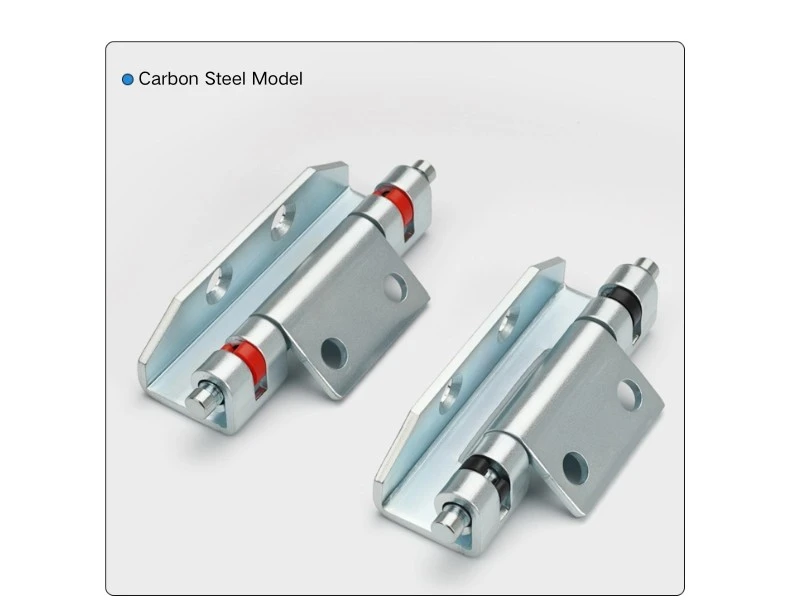

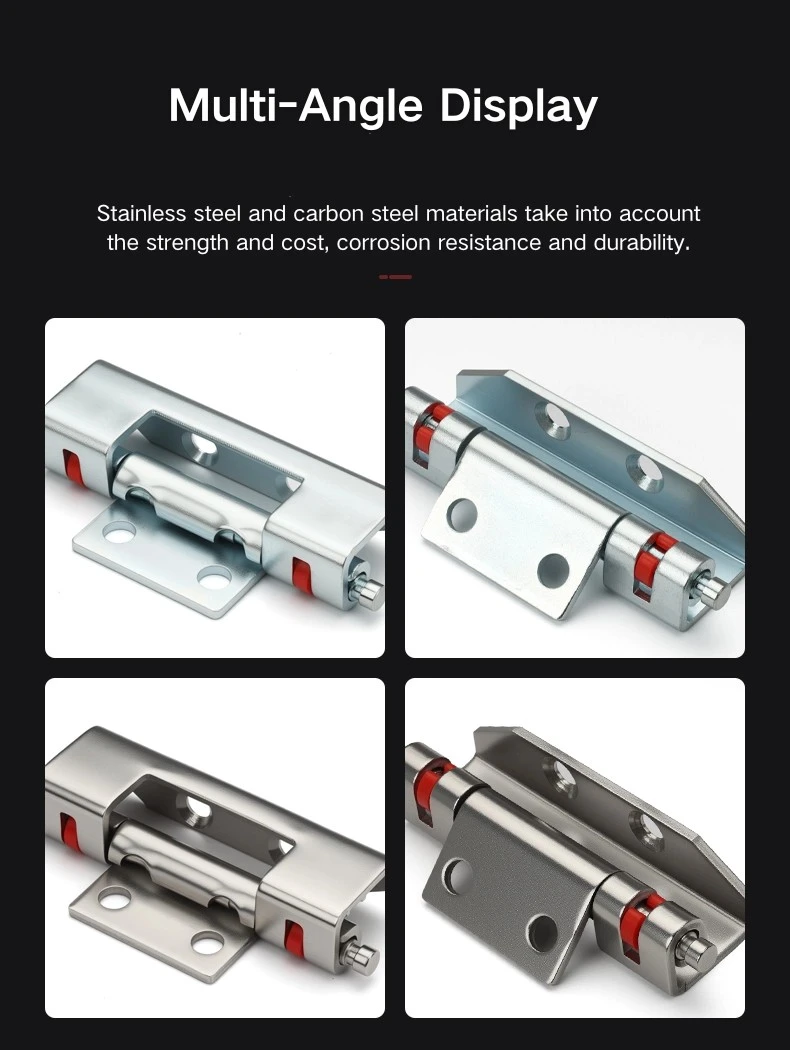

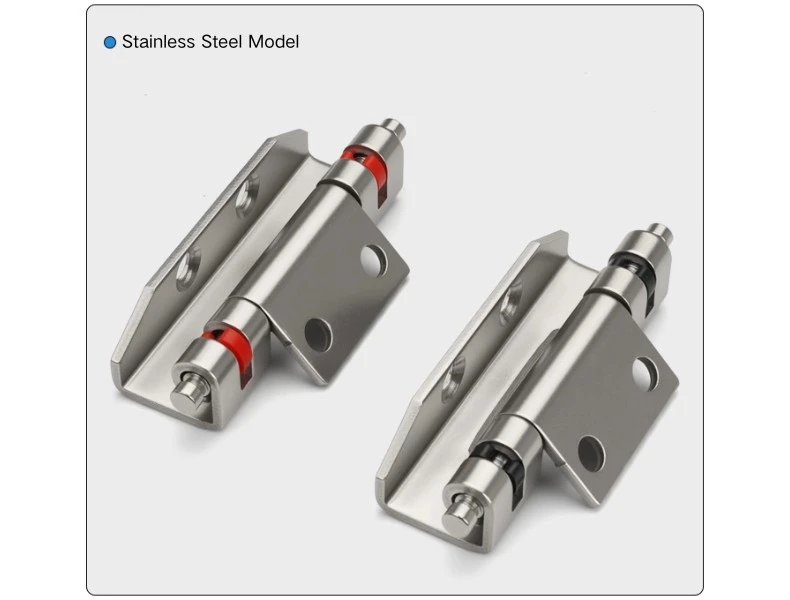

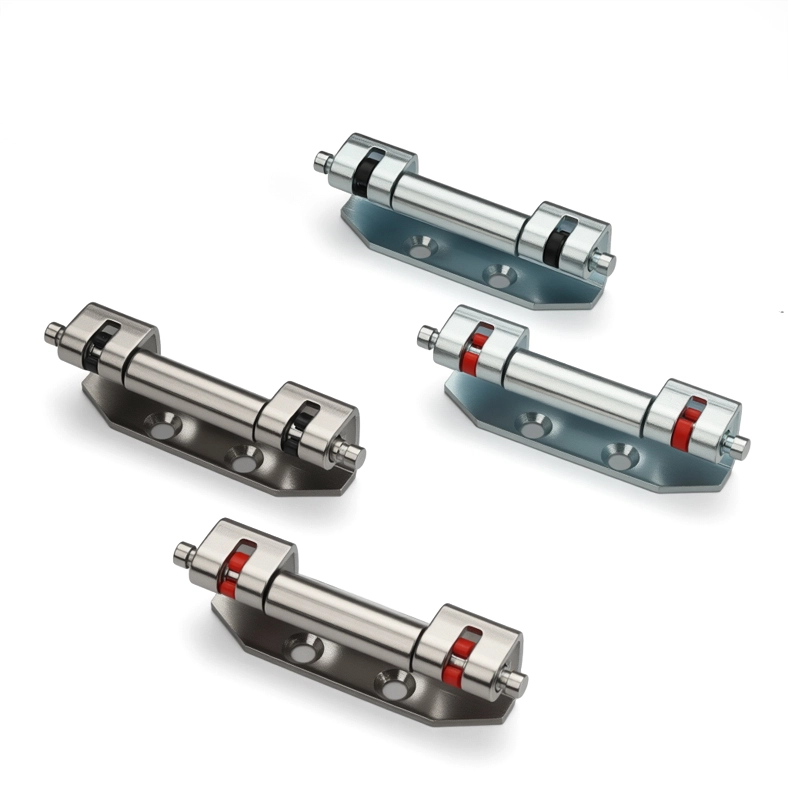

Engsel Baja Tahan Karat Tersembunyi Sepenuhnya tersedia dalam baja karbon dan baja tahan karat, dengan warna penjepit hitam atau merah pada kedua bahan — total empat varian. Versi baja tahan karat lebih cocok untuk penutup di ruangan lembab, instalasi luar ruangan, atau lingkungan yang mengutamakan ketahanan terhadap korosi seiring berjalannya waktu. Baja karbon cocok untuk aplikasi kabinet dalam ruangan kering yang persyaratan penyelesaiannya lebih standar.

Warna penjepit pada Engsel Baja Tahan Karat yang Tersembunyi Sepenuhnya — hitam atau merah — merupakan perbedaan kosmetik tanpa perbedaan material atau kapasitas beban di antara keduanya. Klem merah terkadang digunakan sebagai indikator visual pada garis kabinet tertentu atau untuk membedakan posisi engsel pada penutup multi-pintu; klem hitam adalah standar yang lebih umum. Apa pun yang terjadi, kinerjanya identik.

Skenario Aplikasi

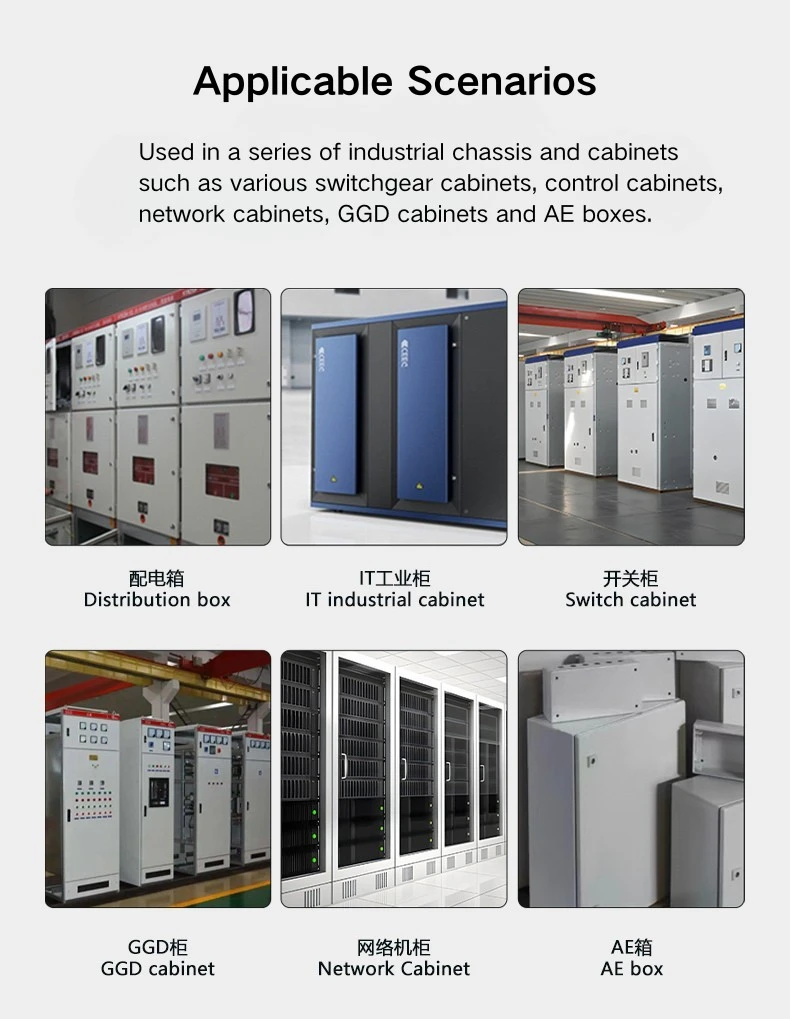

Engsel Baja Tahan Karat yang Tersembunyi Sepenuhnya digunakan pada lemari distribusi, penutup peralatan kontrol, dan panel switchgear yang memerlukan eksterior pintu rata dan bebas perangkat keras. Profil yang sepenuhnya tersembunyi membuat engsel tidak terlihat saat pintu ditutup, sehingga cocok untuk lemari yang dipasang di lokasi yang terlihat — ruang server, ruang kendali, atau ruang utilitas publik — di mana perangkat keras engsel yang terbuka akan terlihat tidak pada tempatnya.

Kompatibilitas dengan rangka kabinet Rittal menjadikan Engsel Baja Tahan Karat yang Sepenuhnya Tersembunyi sebagai pilihan langsung bagi produsen atau integrator yang sudah bekerja dengan sistem rangka tersebut. Varian baja tahan karat menangani persyaratan korosi pada penutup luar ruangan atau dengan kelembapan tinggi, dan opsi baja karbon mencakup sebagian besar kabinet distribusi dalam ruangan standar yang dibuat dengan biaya dan kondisi lingkungan yang moderat.

Pertanyaan Umum

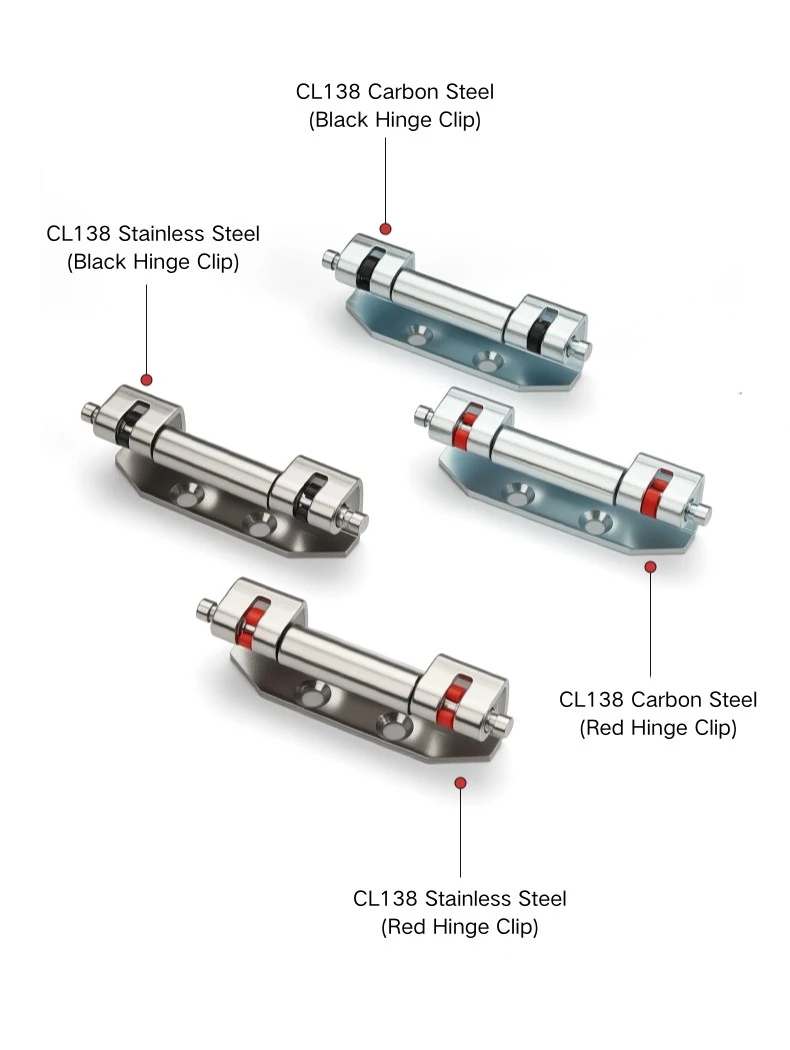

Q1: Varian apa yang tersedia untuk CL138?

CL138 hadir dalam empat varian: baja karbon dengan penjepit hitam, baja karbon dengan penjepit merah, baja tahan karat dengan penjepit hitam, dan baja tahan karat dengan penjepit merah. Warna penjepit hanya untuk kosmetik — tidak ada perbedaan fungsional antara hitam dan merah.

Q2: Berapa sudut bukaan CL138?

Engsel tersembunyi CL138 terbuka hingga 90°, yang mencakup persyaratan akses standar untuk kabinet distribusi dan pintu ruang kontrol.

Q3: Bagaimana CL138 diinstal?

CL138 dilas — pelat pemasangan dilas ke panel pintu selama fabrikasi kabinet, dan badan engsel terhubung ke saluran rangka. Tidak ada opsi pemasangan sekrup untuk model ini.

Q4: Apakah CL138 kompatibel dengan lemari Rittal?

Ya, engsel tersembunyi CL138 kompatibel dengan rangka kabinet Rittal. Geometri pengikatan saluran engsel sesuai dengan profil rangka Rittal.

Q5: Apa yang ditunjukkan oleh warna penjepit?

Klem hitam dan merah hanyalah varian warna saja — material dan kapasitas muatan keduanya sama. Warna merah terkadang digunakan sebagai indikator visual untuk membedakan posisi engsel atau garis kabinet; hitam adalah pilihan default yang lebih umum.

Q6: Bahan apa yang harus saya pilih untuk penutup luar ruangan?

CL138 versi baja tahan karat adalah pilihan tepat untuk penutup luar ruangan, lingkungan lembab, atau instalasi yang memerlukan ketahanan terhadap korosi dalam jangka panjang. Baja karbon sesuai dengan aplikasi kabinet distribusi dalam ruangan standar.
