Bagaimana Anda Memilih Filter Ventilasi yang Tepat untuk Kabinet Listrik atau Kandang Industri?

Panas adalah salah satu cara paling mudah untuk memperpendek umur komponen listrik di dalam kabinet. Apenyaring ventilasiset yang pas, memfilter secara efektif, dan sesuai dengan lingkungan instalasi akan sangat membantu dalam menjaga segala sesuatunya berjalan tanpa masalah. Yitailock memproduksi rangkaian lengkap jendela ventilasi kabinet dari plastik ABS dalam berbagai ukuran dan konfigurasi — inilah yang perlu diketahui sebelum memilih salah satu.

Seri XT — Ventilasi Terfilter untuk Penutup Listrik

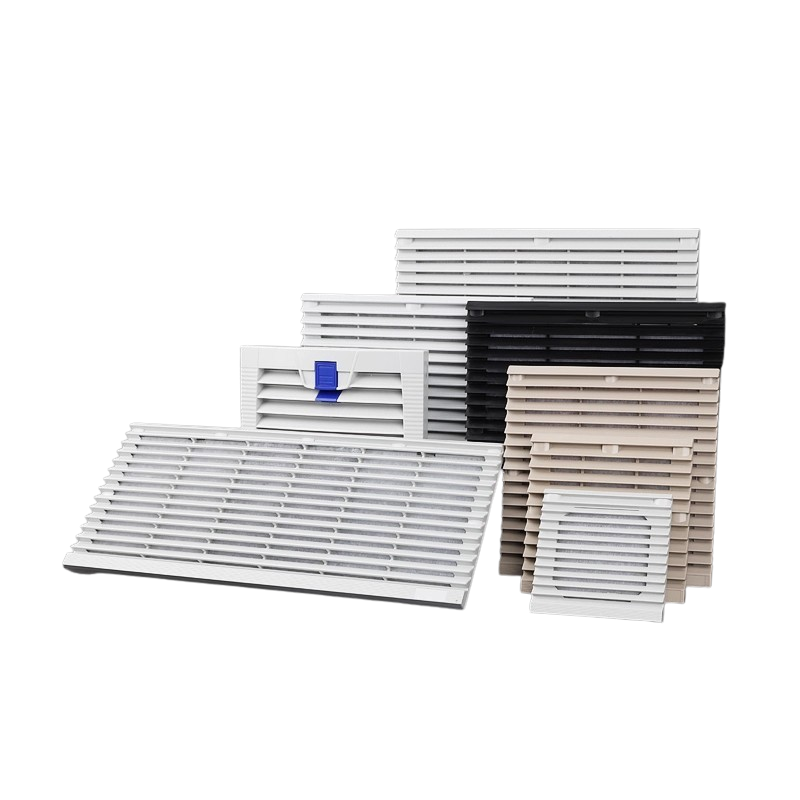

Seri XT mencakup persegipenyaring ventilasiset dari XT801 hingga XT807, masing-masing dengan kisi-kisi ABS louvered di bagian luar dan bantalan filter polimer G3 di bagian dalam. Bantalan filter menangkap debu dan kotoran sebelum mencapai komponen di dalam wadahnya, yang merupakan perbedaan utama antara bantalan filter ini dan kisi-kisi ventilasi biasa.

Ukuran berkisar dari XT801 yang ringkas (eksternal 107×107mm, potongan 81×81mm) hingga XT806 (eksternal 322×322mm, potongan 280×280mm) dan XT807 persegi panjang (eksternal 420×180mm, potongan 389×149mm). Ukuran yang paling umum ditentukan cenderung adalah XT803 hingga XT805 kelas menengah, yang sesuai dengan potongan panel standar yang ditemukan di sebagian besar lemari distribusi dan penutup kontrol.

Warnanya adalah RAL 7035 (abu-abu muda — standar untuk sebagian besar penutup industri), RAL 7032 (abu-abu kerikil yang lebih hangat), dan hitam untuk instalasi tertentu.

Tipe Normal vs. Gaya Tinggi

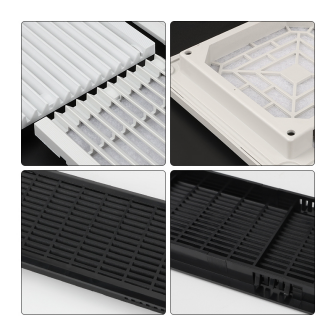

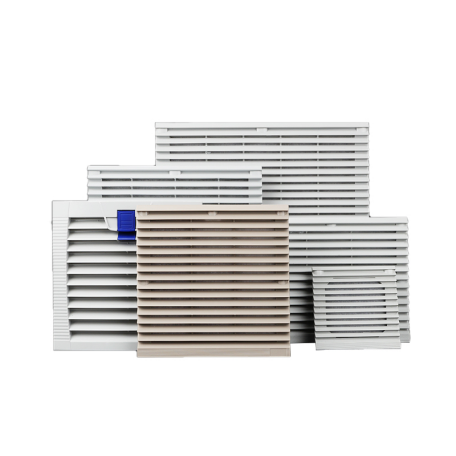

Dua ketinggian profil tersedia untuk model XT804 dan XT805. Tipe normal terletak lebih dekat ke permukaan panel dan sesuai dengan pemasangan standar di mana ketebalan dinding kabinet berada dalam kisaran tipikal. Model tinggi memiliki bodi yang lebih dalam, yang mengakomodasi dinding panel yang lebih tebal atau instalasi yang memerlukan jarak tambahan antara kisi-kisi dan kipas di belakangnya. Gambar dua dan tiga menunjukkan tata letak internal masing-masing — tipe normal menggunakan sekrup M4 yang dipasang pada satu titik, sedangkan model tinggi menggunakan dua titik pemasangan M4 agar lebih pas pada panel yang lebih dalam.

Opsi Gasket Perekat

Sebagian besar model XT tersedia dengan atau tanpa paking titik berperekat — strip penyegel hitam yang membentang di sekeliling bingkai filter. Untuk penutup yang memerlukan tingkat penyegelan debu di sekitar jendela ventilasi itu sendiri, versi pakingnya layak untuk ditentukan. Ini menekan permukaan panel ketika kisi-kisi dipasang, mengurangi kesenjangan antara bingkai dan tepi potongan. Untuk lemari dalam ruangan standar yang tidak memerlukan perlindungan masuknya air di sekitar kisi-kisi, versi non-perekat adalah pilihan yang lebih sederhana dan hemat biaya.

Beberapa model XT804 dan XT805 juga tersedia dengan pengencang snap-fastener, bukan sekrup, yang mempercepat pelepasan dan penggantian filter selama pemeliharaan.

Kisi-kisi Ventilasi Polos

Untuk aplikasi yang tidak memerlukan filtrasi — hanya aliran udara pasif — kisi-kisi ventilasi biasa tersedia dalam tiga ukuran: 78×200mm, 78×456mm, dan 80×461mm. Ini tidak memiliki bantalan filter di dalamnya, sehingga cocok untuk ruangan di mana masuknya debu tidak menjadi masalah namun aliran udara masih perlu diatur ke seluruh panel.

Memilih Yang Tepat

Ukuran adalah keputusan pertama — cocokkan dimensi eksternal dengan ruang panel yang tersedia dan konfirmasikan ukuran potongan sebelum memesan. Setelah itu, pilihan antara seri XT berfilter dan gril polos bergantung pada apakah perlindungan debu diperlukan. Dalam seri XT, paking berperekat layak ditambahkan untuk pemasangan apa pun yang mengharuskan jendela ventilasi kabinet terpasang rata dan menempel pada panel. Gaya normal vs. tinggi mengikuti ketebalan panel dan persyaratan jarak bebas kipas.
