Engsel Tikungan Pemasangan Samping Pintu Kabinet Daya

Bagi mereka yang mencari engsel pintu kabinet grosir dari Yitai Lock untuk pembuatan kabinet listrik atau kabinet laci, rangkaian Engsel Tikungan Samping Pintu Kabinet Listrik memberikan banyak fleksibilitas — total enam belas varian, mencakup kedalaman rangka yang berbeda, ketebalan panel pintu, dan konfigurasi pelat pemasangan pada seri CL803, CL901, CL903, dan CL233. Pelat pemasangan depan pada sebagian besar model memiliki ukuran 36 × 17,7 mm atau 25 × 17,7 mm yang konsisten dengan pemasangan slot atau lubang bundar, sehingga memudahkan untuk memilih model yang tepat berdasarkan profil rangka Anda tanpa perlu mendesain ulang tata letak panel pintu.

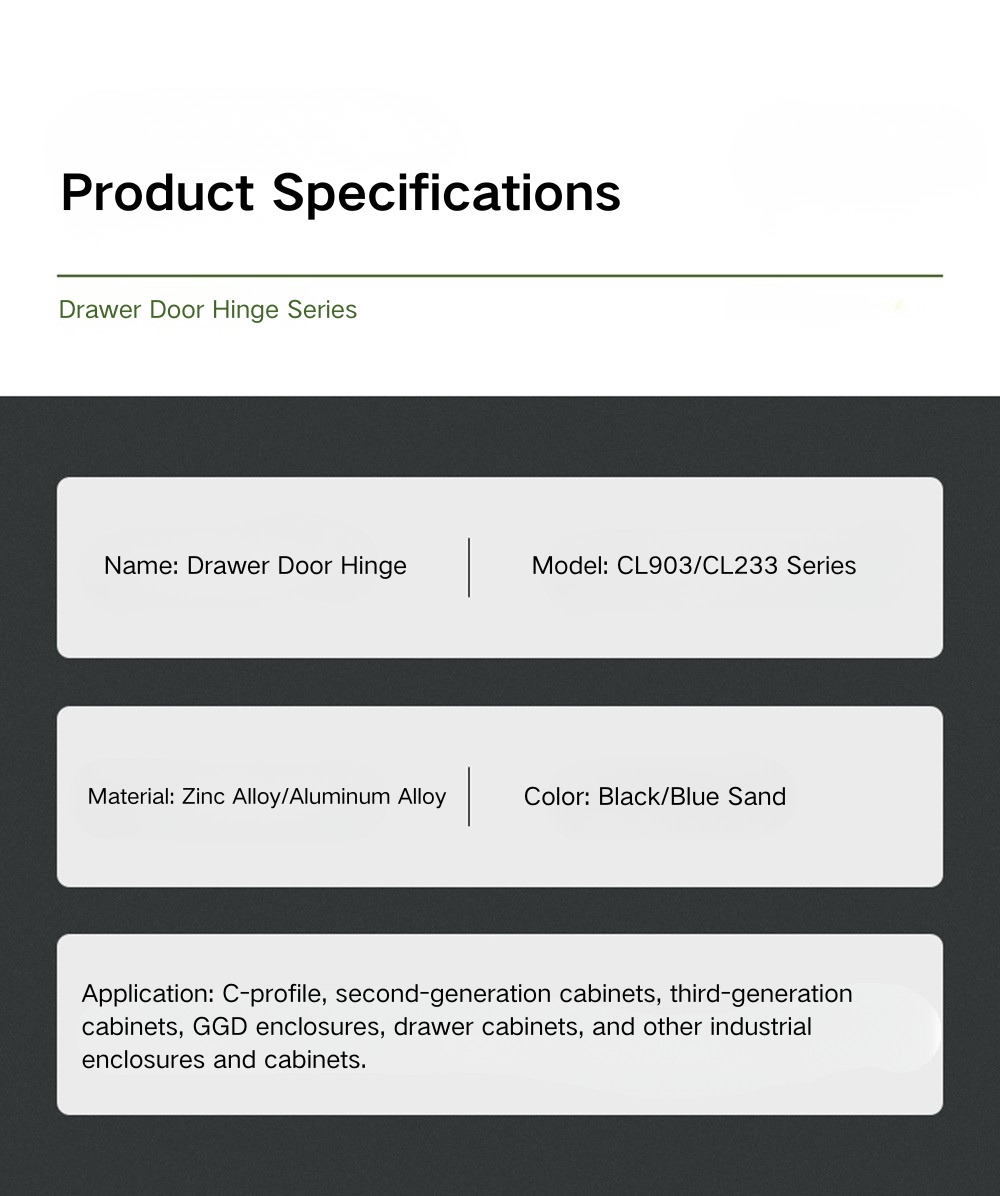

Model produk	Engsel Kabinet yang dipasang di samping
Perawatan Permukaan	Paduan Seng
Bahan opsional	Pasir Hitam/Biru
Penggunaan	Cocok untuk berbagai jenis lemari saklar, kotak kontrol, dll

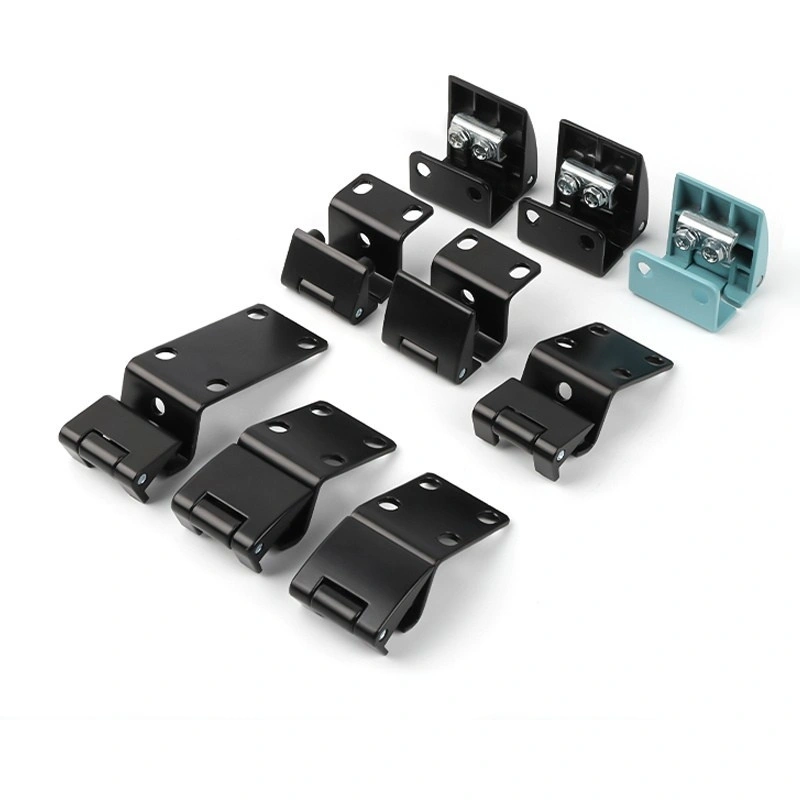

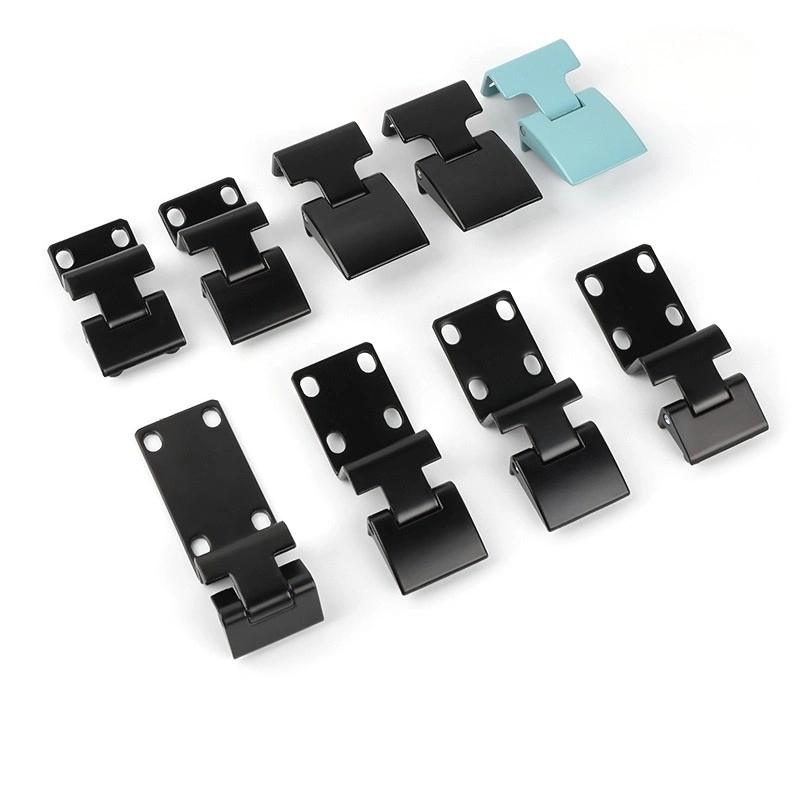

Ikhtisar Rentang Model dan Seri

Engsel Tikungan Samping Pintu Kabinet Daya dibagi menjadi empat seri. Seri CL803 mencakup tiga model — CL803A-25, CL803B-20, CL803B-25, dan CL803D-25 — semuanya dalam paduan seng hitam, dengan lebar pelat depan 36 mm atau 39 mm tergantung modelnya. CL803A-25 menggunakan pelat depan sekrup ganda berukuran 39 × 20 mm dengan jarak lubang 12 mm; model CL803B dan CL803D menggunakan pelat 36 × 25 mm dengan pemasangan slot.

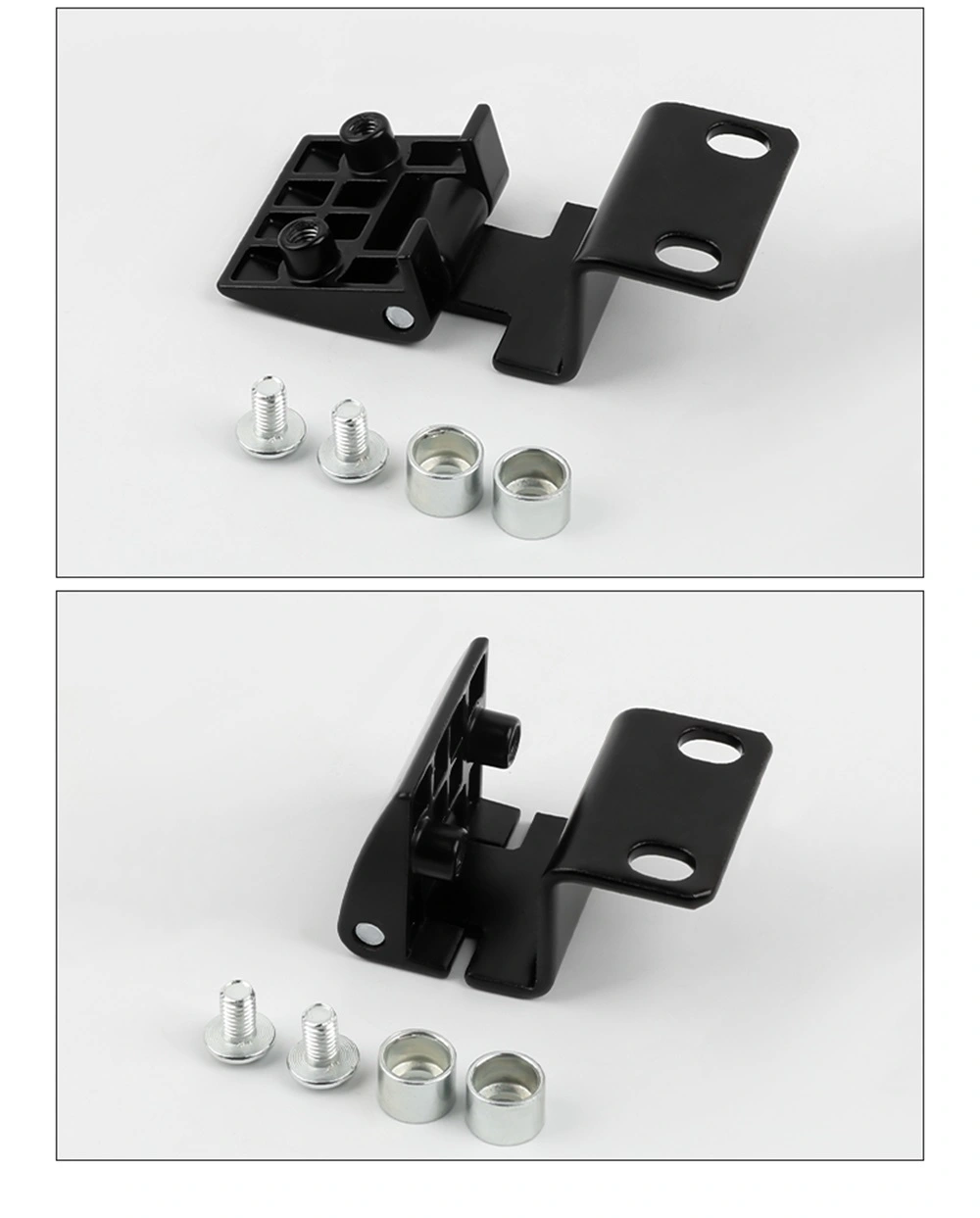

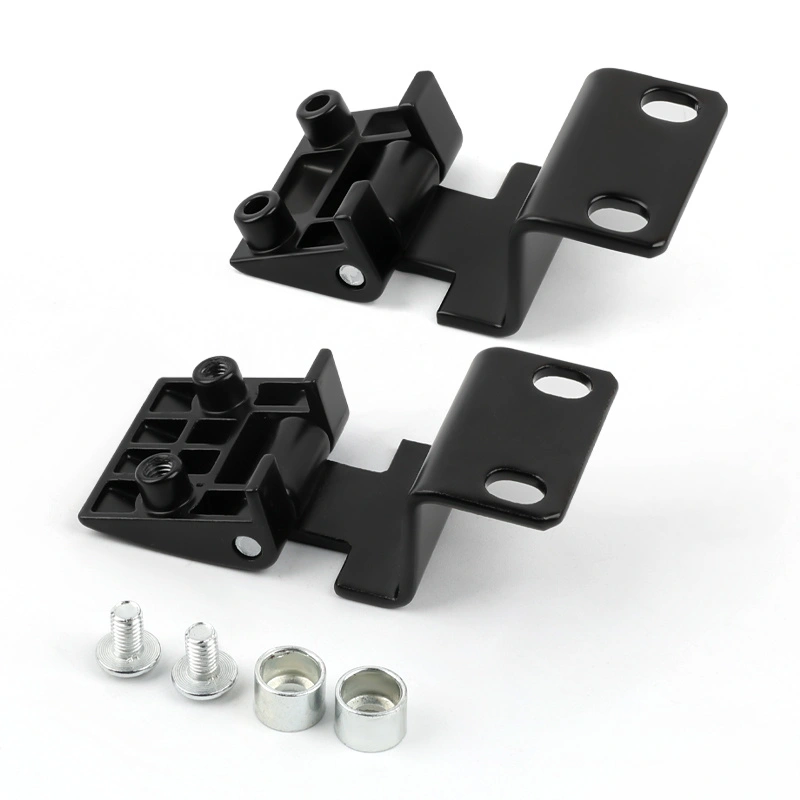

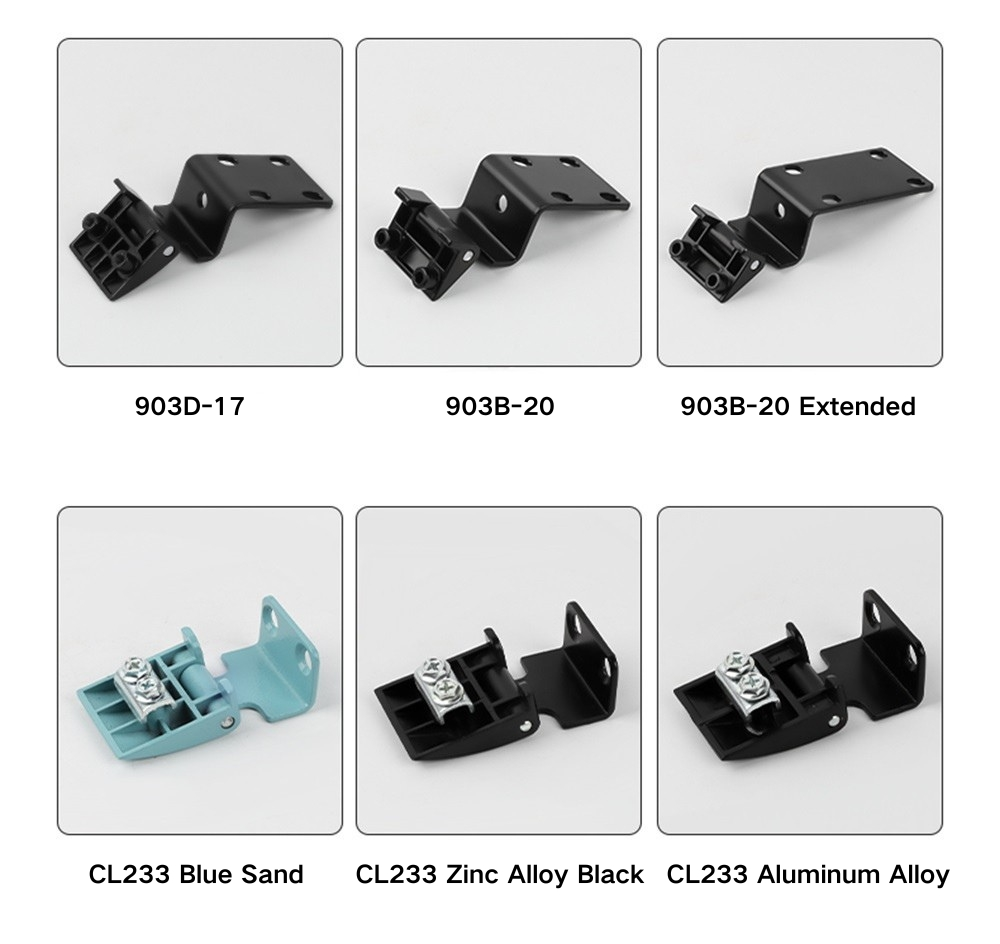

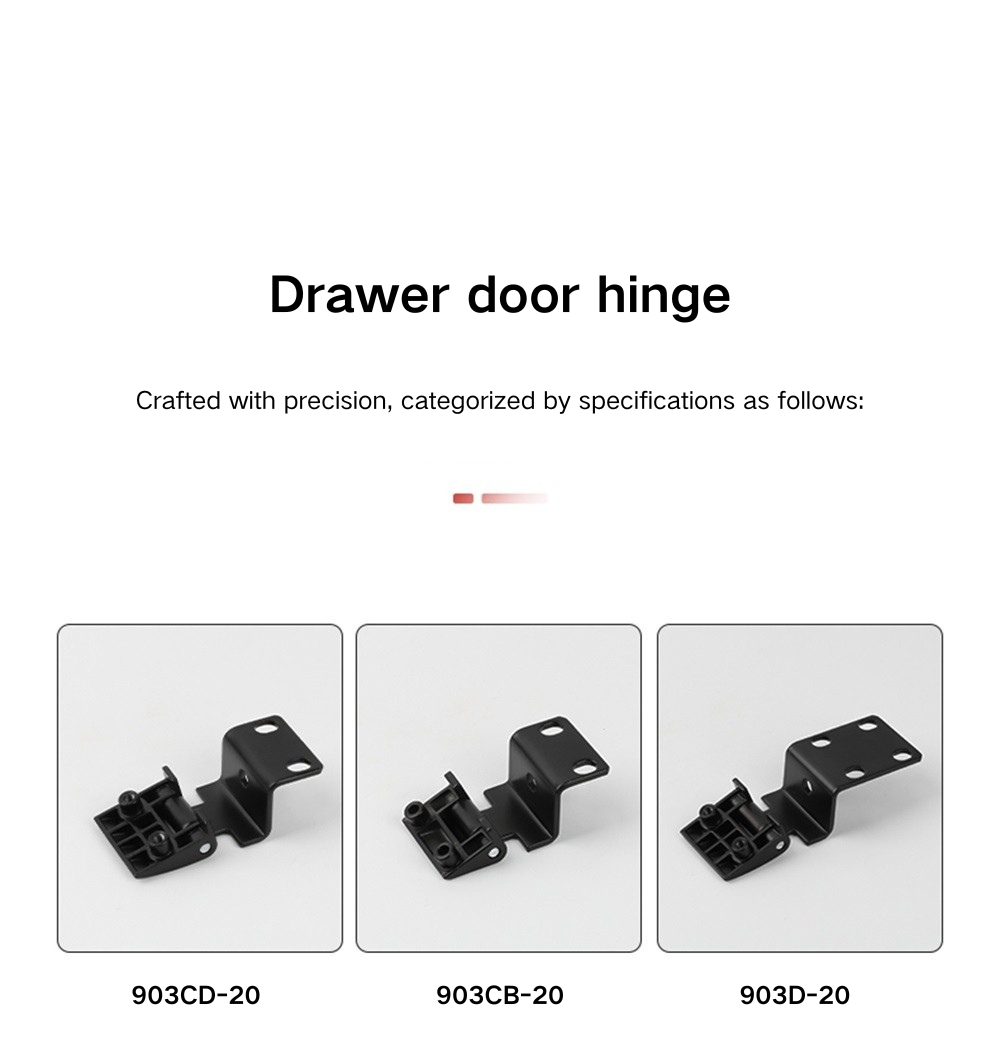

Seri CL901 mencakup CL901B-17, CL901B-20, dan CL901D-17, semuanya dengan pelat depan 36 × 17,5 mm dan offset lubang 8 mm + 2,5 mm yang konsisten. Seri CL903 adalah grup terbesar dalam rentang engsel, dengan tujuh model termasuk CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17, dan CL903D-20 — yang mencakup kedalaman bingkai standar dan diperpanjang. CL233 melengkapi jajaran paduan seng hitam, paduan seng biru pasir, dan paduan aluminium, dengan pelat depan 39 × 20 mm dan jarak lubang 12 mm mirip dengan CL803A-25.

Dimensi berdasarkan Seri

Engsel lengkung pemasangan samping seri CL803 memiliki lebar keseluruhan 18,5 mm hingga 23,5 mm dan tinggi 26 mm hingga 28,5 mm pada seluruh modelnya. CL803A-25 memiliki lebar 23 mm dan tinggi 26 mm dengan kedalaman bagian dalam 22,5 mm; CL803B-20 memiliki lebar 18,5 mm dengan kedalaman bagian dalam 16 mm; CL803B-25 memiliki lebar 23,5 mm dan tinggi 28,5 mm dengan kedalaman bagian dalam 16 mm; dan CL803D-25 memiliki lebar 23,5 mm dan tinggi 26,5 mm dengan kedalaman bagian dalam 16,5 mm. Semua model CL803 memiliki lebar dasar 26 mm dan tinggi pelat pemasangan 20 mm.

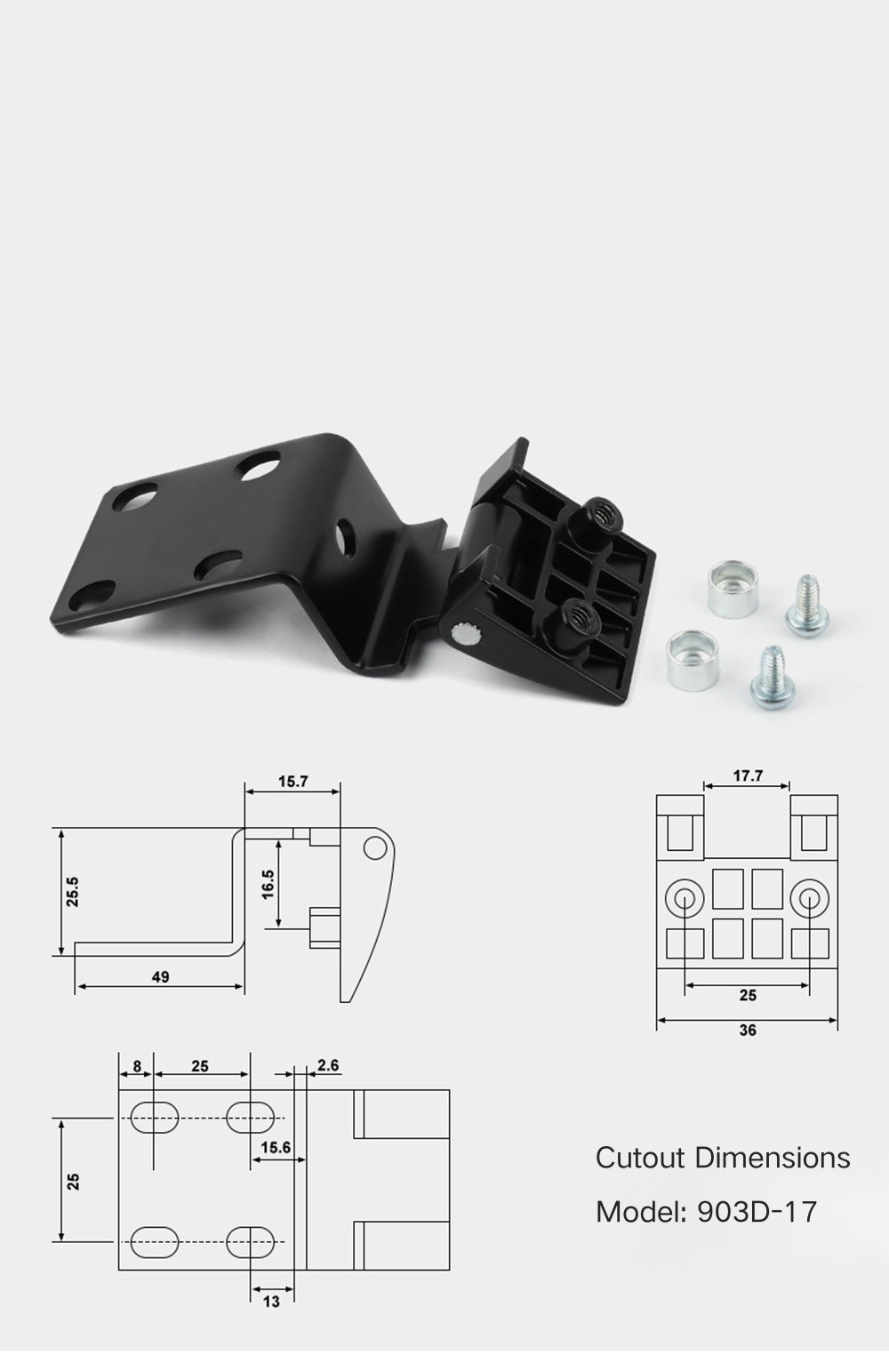

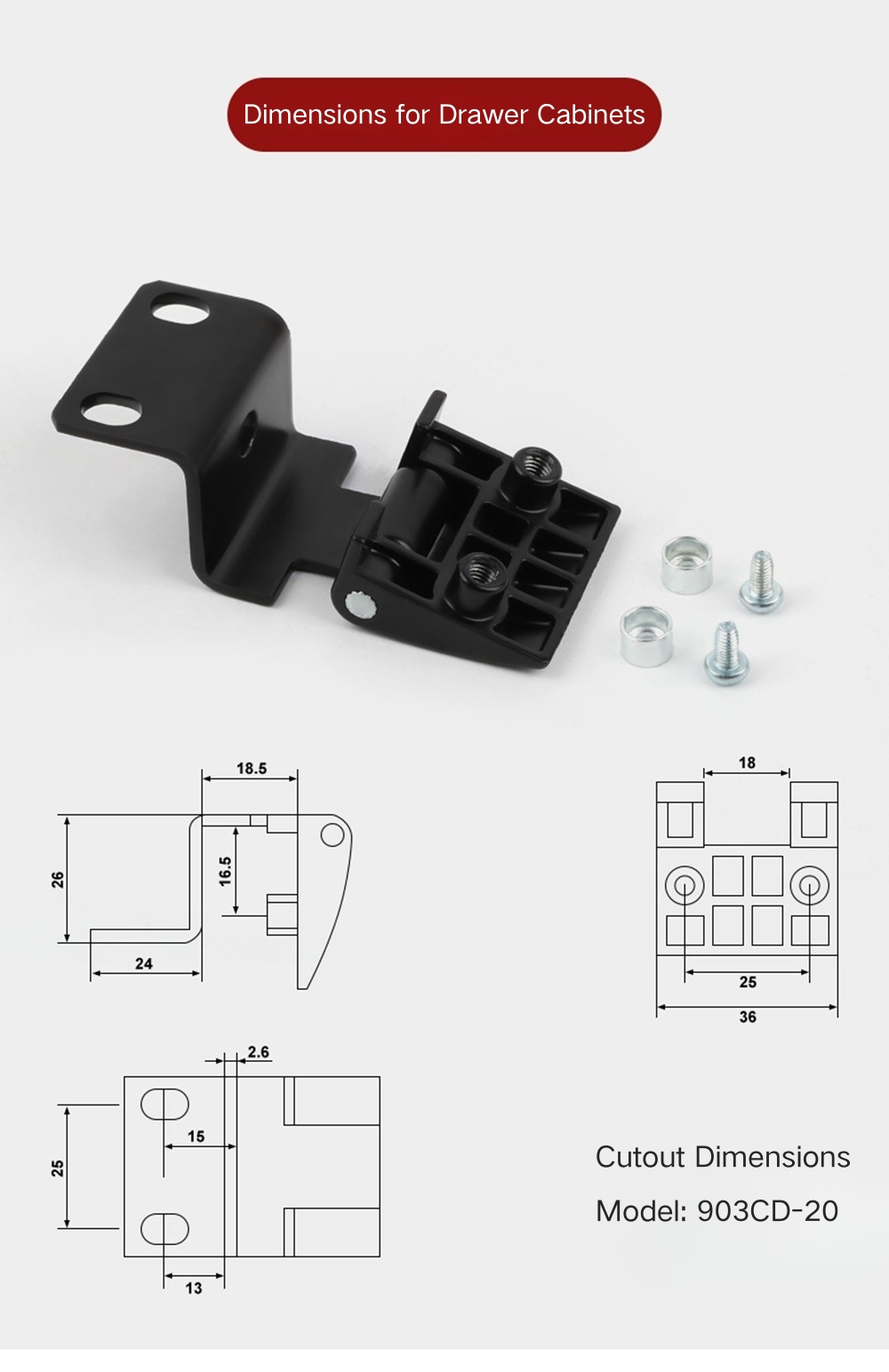

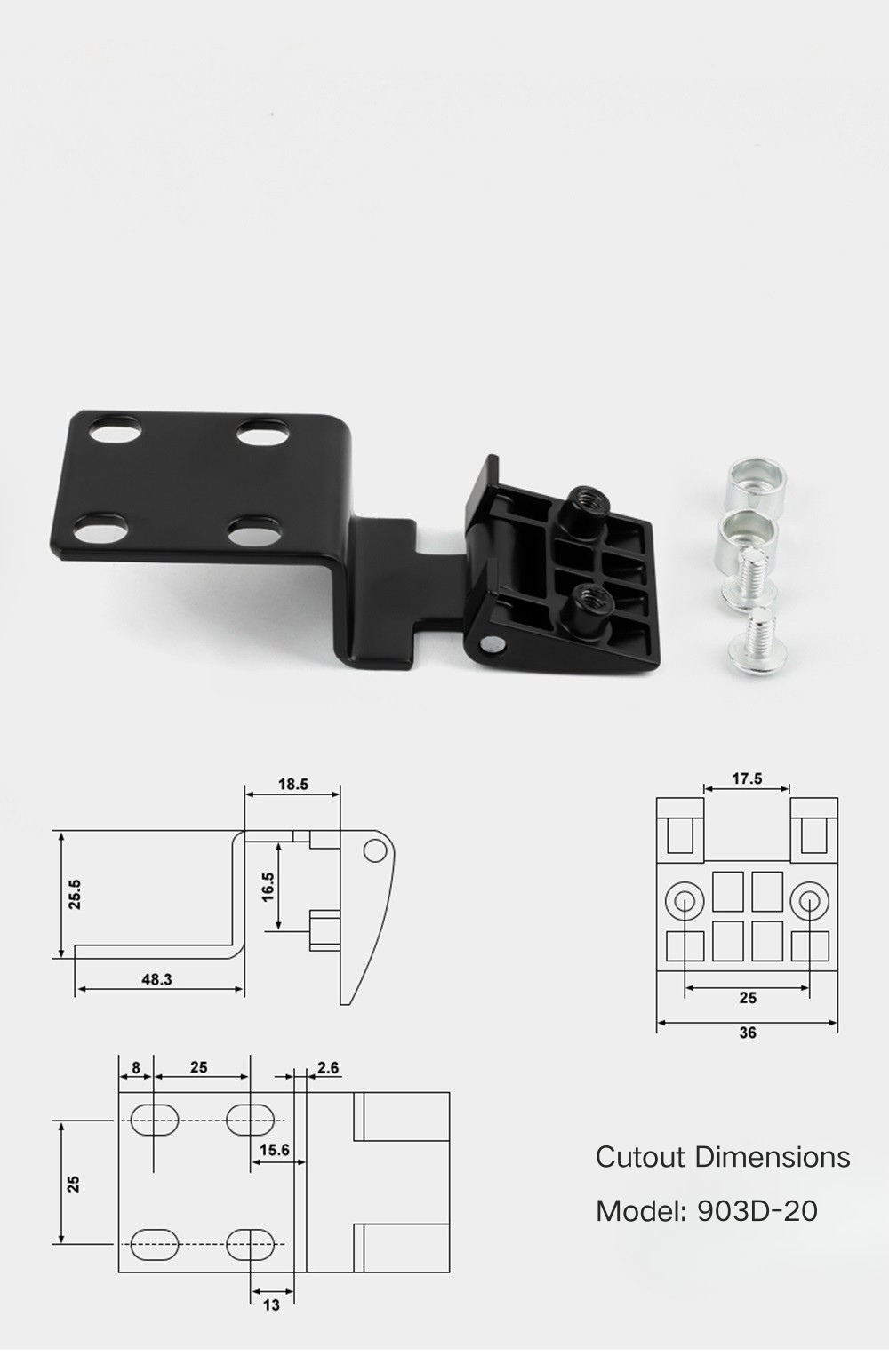

Seri CL901 terlihat lebih tinggi dibandingkan model lain dalam jajaran Engsel Bengkok Samping Pintu Kabinet Daya — ketiganya hadir dengan tinggi keseluruhan 39,5 mm, dengan lebar antara 15,5 mm dan 18,5 mm serta kedalaman bagian dalam yang konsisten 16,5 mm di seluruh papan. Lebar dasar adalah 20 mm untuk CL901B-17, 20,5 mm untuk CL901B-20, dan 21 mm untuk CL901D-17. Seri CL903 memiliki jangkauan yang lebih luas — lebar dasar dari 48 mm hingga 73,8 mm pada model yang diperluas, dengan tinggi keseluruhan 25,5 mm hingga 26 mm. CL233 berukuran keseluruhan 24,5 × 24,5 mm dengan kedalaman bagian dalam 22 mm, pelat pemasangan 39,3 mm, dan lubang offset 7,5 mm + 15 mm di pelat depan.

Skenario Aplikasi

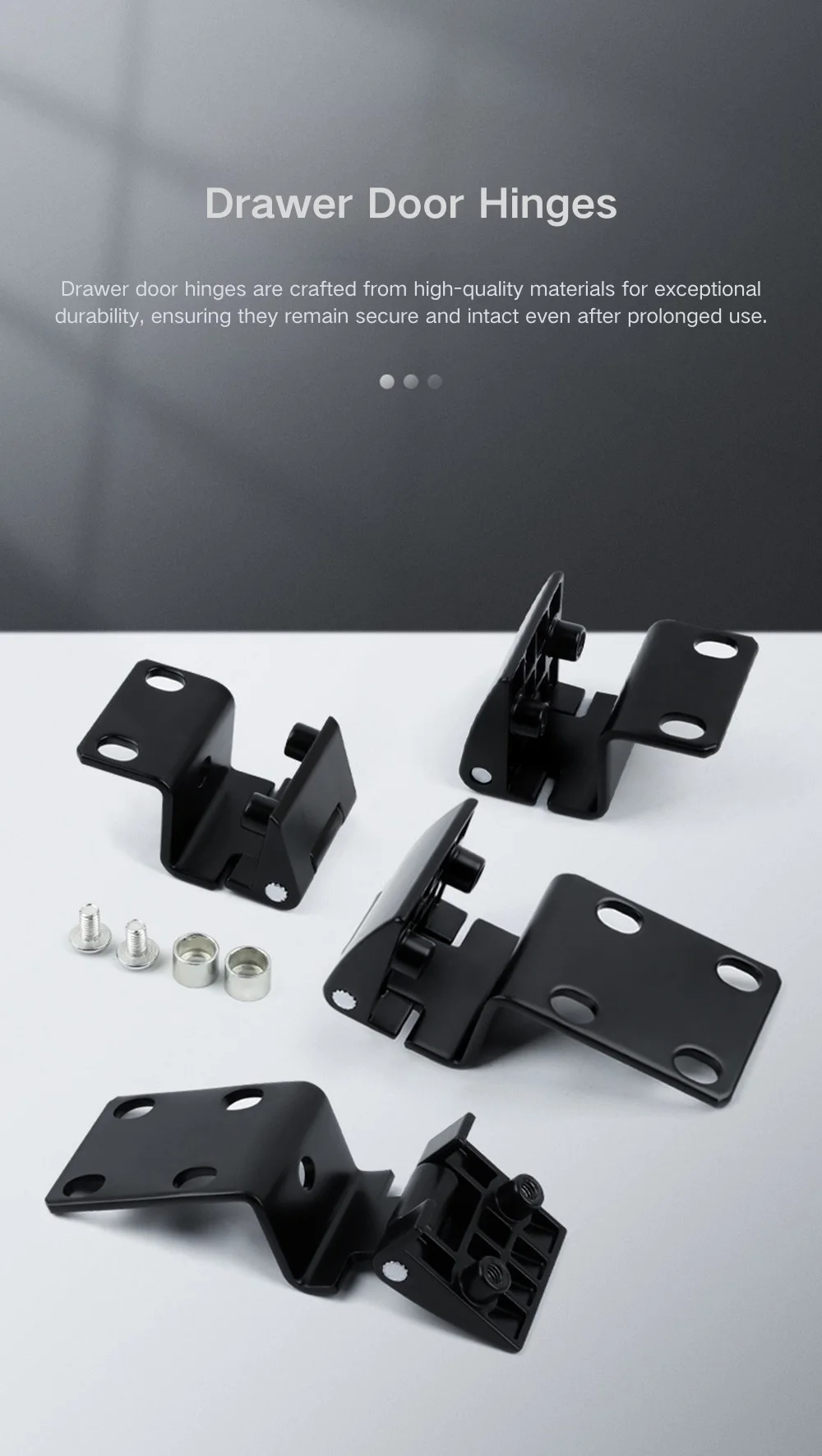

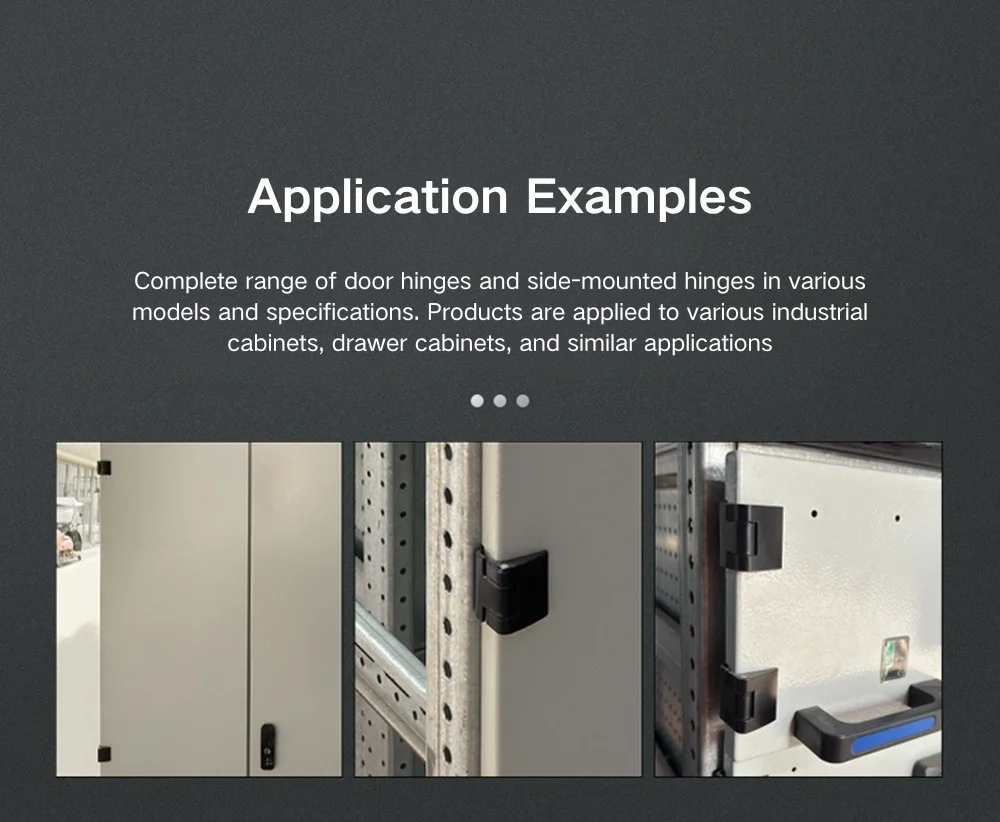

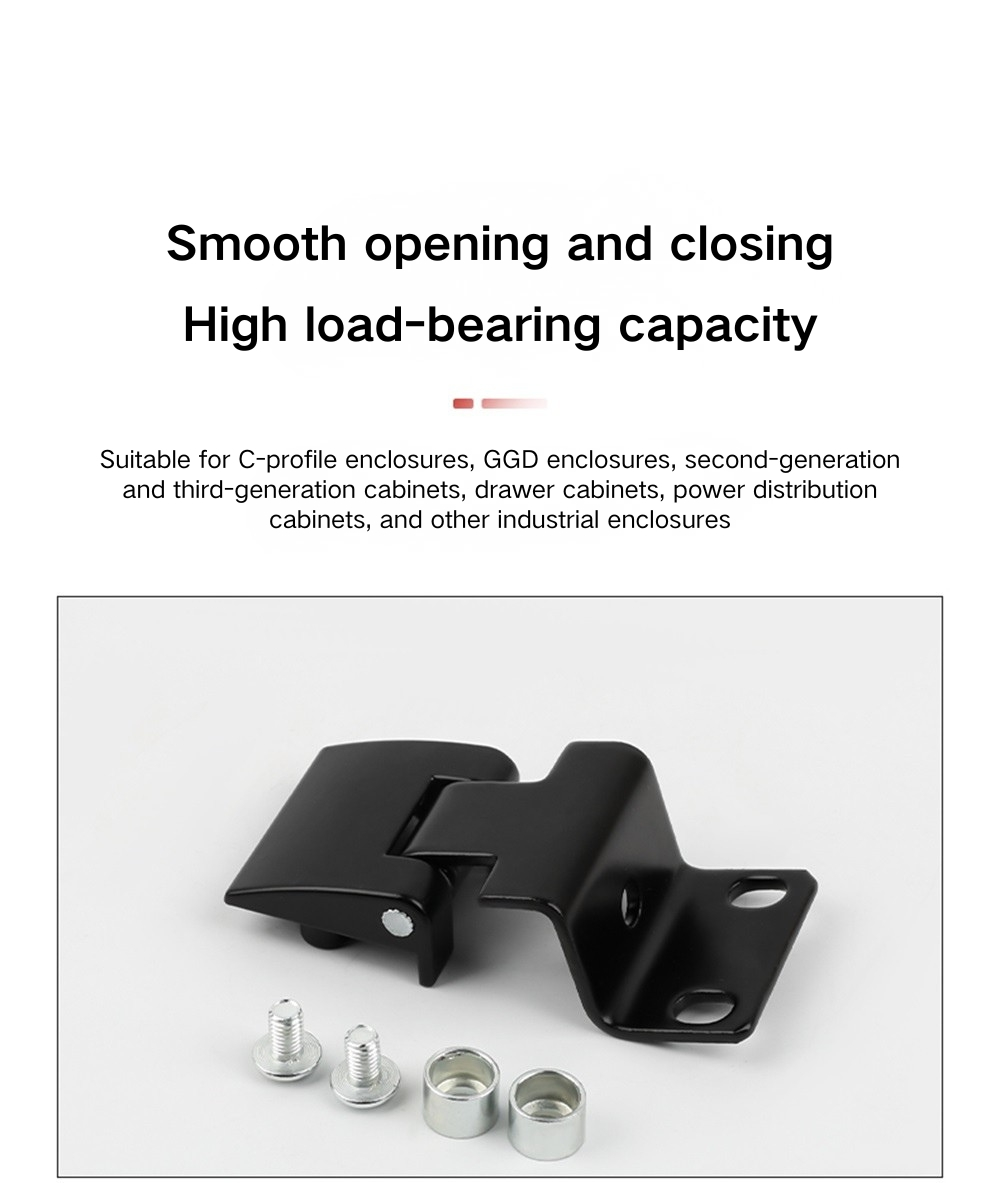

Engsel Tikungan Samping Pintu Kabinet Daya dirancang khusus untuk rangka kabinet yang dibangun di atas profil baja penampang C, yang merupakan metode konstruksi standar untuk kabinet listrik GGD, kabinet distribusi generasi kedua dan ketiga, kabinet laci, dan penutup listrik. Profil badan engsel yang bengkok dikaitkan di atas bibir bagian C dan pelat depan disekrup ke permukaan panel pintu, yang merupakan metode pemasangan yang telah ditetapkan untuk jenis kabinet ini dan tidak memerlukan modifikasi pada profil rangka standar.

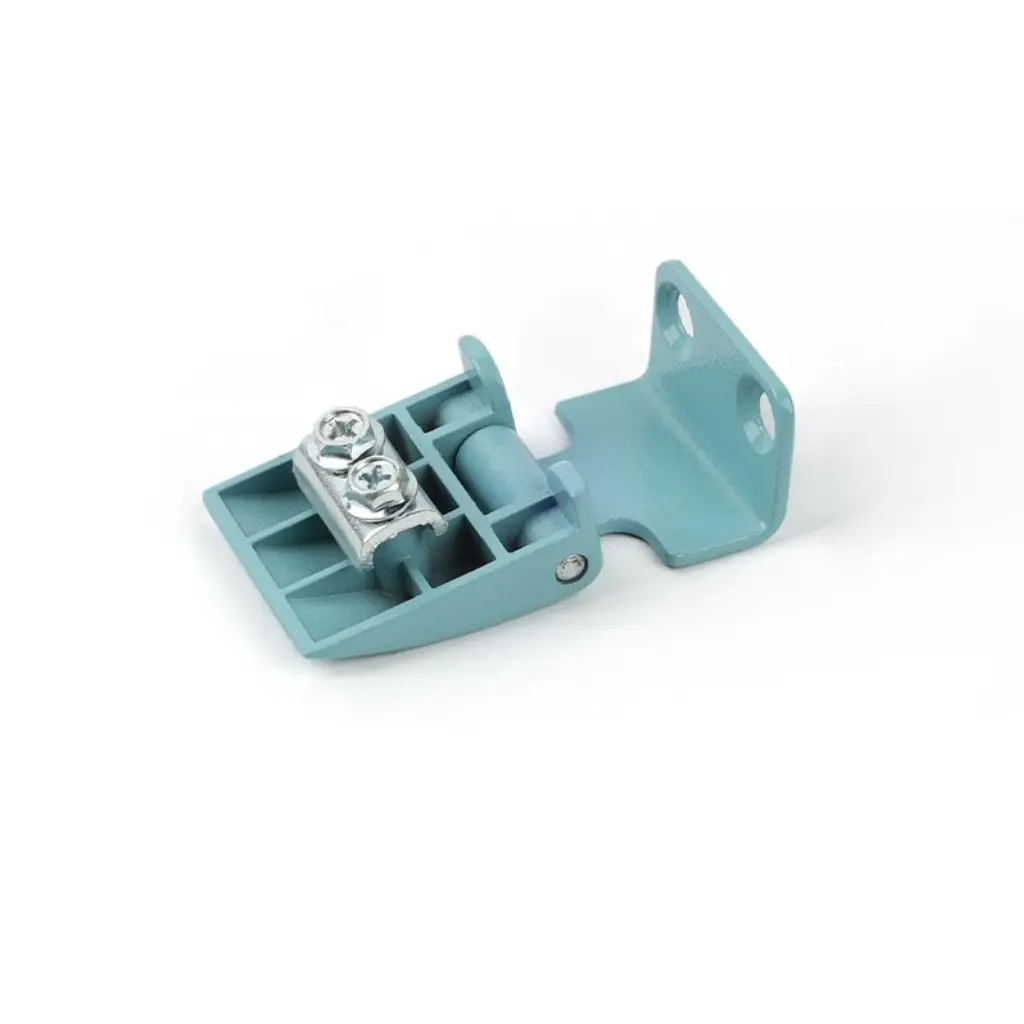

Di luar aplikasi inti GGD dan kabinet daya, produk ini juga cocok untuk penutup industri lainnya yang dibangun pada profil C-section yang kompatibel atau profil rangka baja bengkok serupa. CL233 dengan paduan seng biru pasir terkadang ditentukan jika eksterior kabinet menggunakan skema perangkat keras berkode warna, sedangkan varian paduan aluminium CL233 adalah opsi yang lebih ringan untuk penutup yang mengutamakan bobot. Kisaran ukuran model pada CL803, CL901, dan CL903 berarti sebagian besar kedalaman rangka standar dan ketebalan panel pintu di pasar GGD dan kabinet daya tercakup dalam satu rangkaian produk.

Pertanyaan Umum

Q1: Seri apa yang termasuk dalam rentang engsel ini?

Kisarannya mencakup empat seri: CL803 (empat model), CL901 (tiga model), CL903 (tujuh model), dan CL233 (tiga varian). Semuanya adalah paduan seng hitam kecuali CL233, yang juga tersedia dalam paduan seng biru pasir dan paduan aluminium.

Q2: Untuk jenis kabinet apa engsel ini dirancang?

Engsel tikungan pemasangan samping dirancang untuk rangka kabinet profil penampang C, termasuk lemari listrik GGD, lemari distribusi generasi kedua dan ketiga, lemari laci, dan penutup listrik. Ini tidak dimaksudkan untuk jenis penutup rangka datar atau yang dilas.

Q3: Bagaimana engsel ini dipasang?

Semua model dipasang dengan sekrup. Badan engsel yang bengkok menempel pada bibir rangka bagian C dan pelat pemasangan depan disekrup ke permukaan panel pintu. Tidak diperlukan pengelasan.

Q4: Apa perbedaan antara seri CL803, CL901, dan CL903?

Seri ini berbeda dalam ukuran keseluruhan, kedalaman bingkai, dan konfigurasi pelat pemasangan. Model CL901 adalah yang tertinggi dengan tinggi keseluruhan 39,5 mm; Model CL803 lebih kompak; Model CL903 mencakup rentang lebar dasar terluas termasuk varian yang diperluas pada 73,8 mm. Pilih berdasarkan profil kusen spesifik dan dimensi panel pintu Anda.

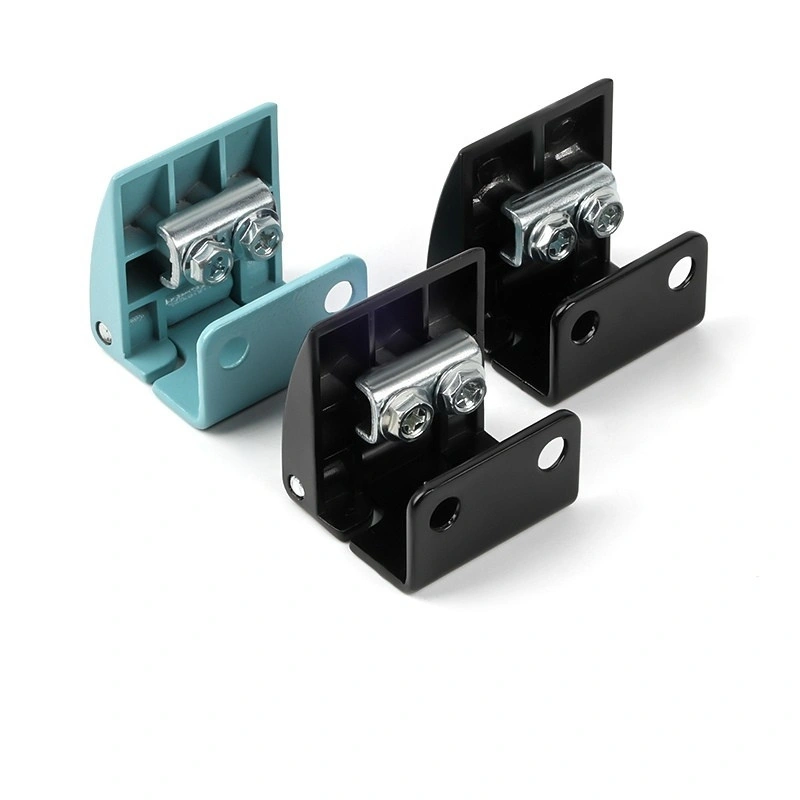

Q5: Apa yang membuat CL233 berbeda dari seri lainnya?

CL233 tersedia dalam tiga varian — paduan seng hitam, paduan seng biru pasir, dan paduan aluminium — menjadikannya satu-satunya model dalam jajaran ini dengan pilihan warna dan alternatif bahan yang ringan. Dimensi pelat depannya (39 × 20 mm) mirip dengan CL803A-25.

Q6: Bagaimana cara memilih model yang tepat untuk kabinet saya?

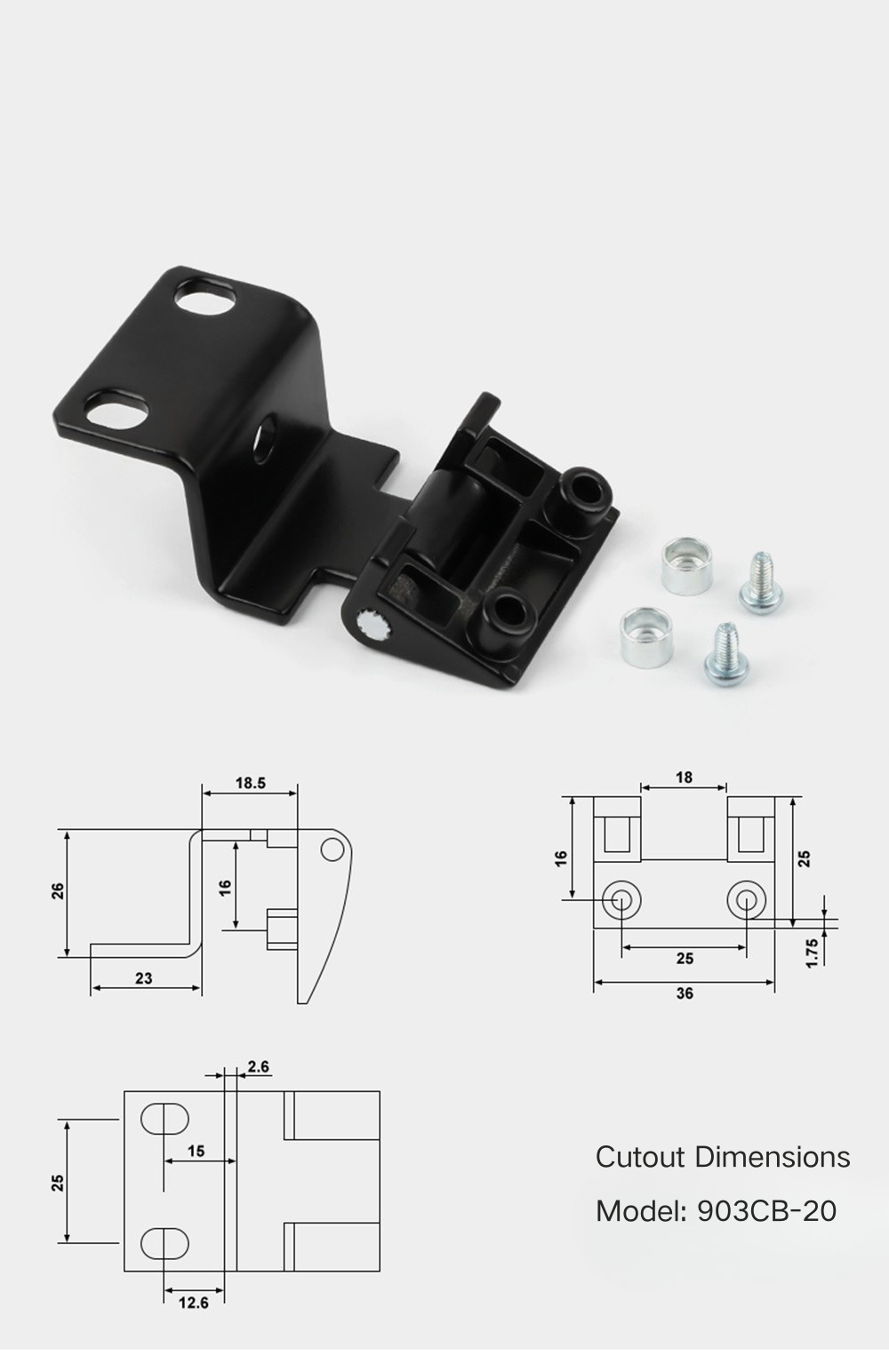

Pemilihan tergantung pada kedalaman profil rangka kabinet Anda, ketebalan panel pintu, dan preferensi pelat pemasangan. Akhiran angka (-17, -20, -25) dan akhiran huruf (A, B, D, CB, CD) merupakan bagian dari penunjukan model. Lihat gambar dimensi untuk setiap model atau hubungi Yitai Lock dengan spesifikasi bingkai Anda untuk mendapatkan rekomendasi.

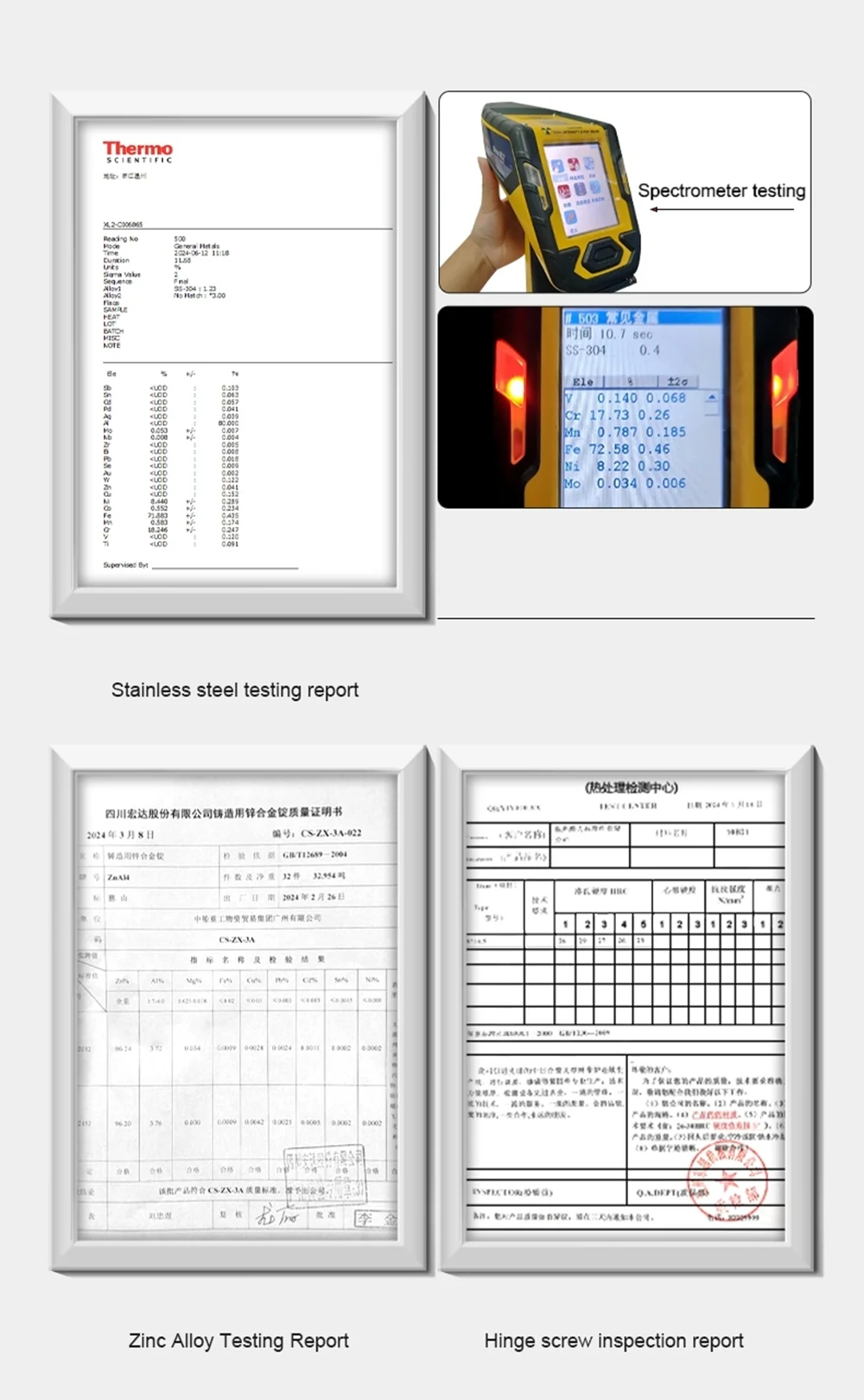

Q7: Engselnya terbuat dari bahan apa?

Kebanyakan model terbuat dari paduan seng hitam. CL233 juga tersedia dalam paduan seng biru pasir dan paduan aluminium. Konstruksi paduan seng memberikan konsistensi dimensi yang baik dari die casting dan menangani lingkungan kabinet industri dalam ruangan standar dengan baik.

Q8: Apakah CL903B-20 Extended cocok untuk profil rangka yang lebih dalam?

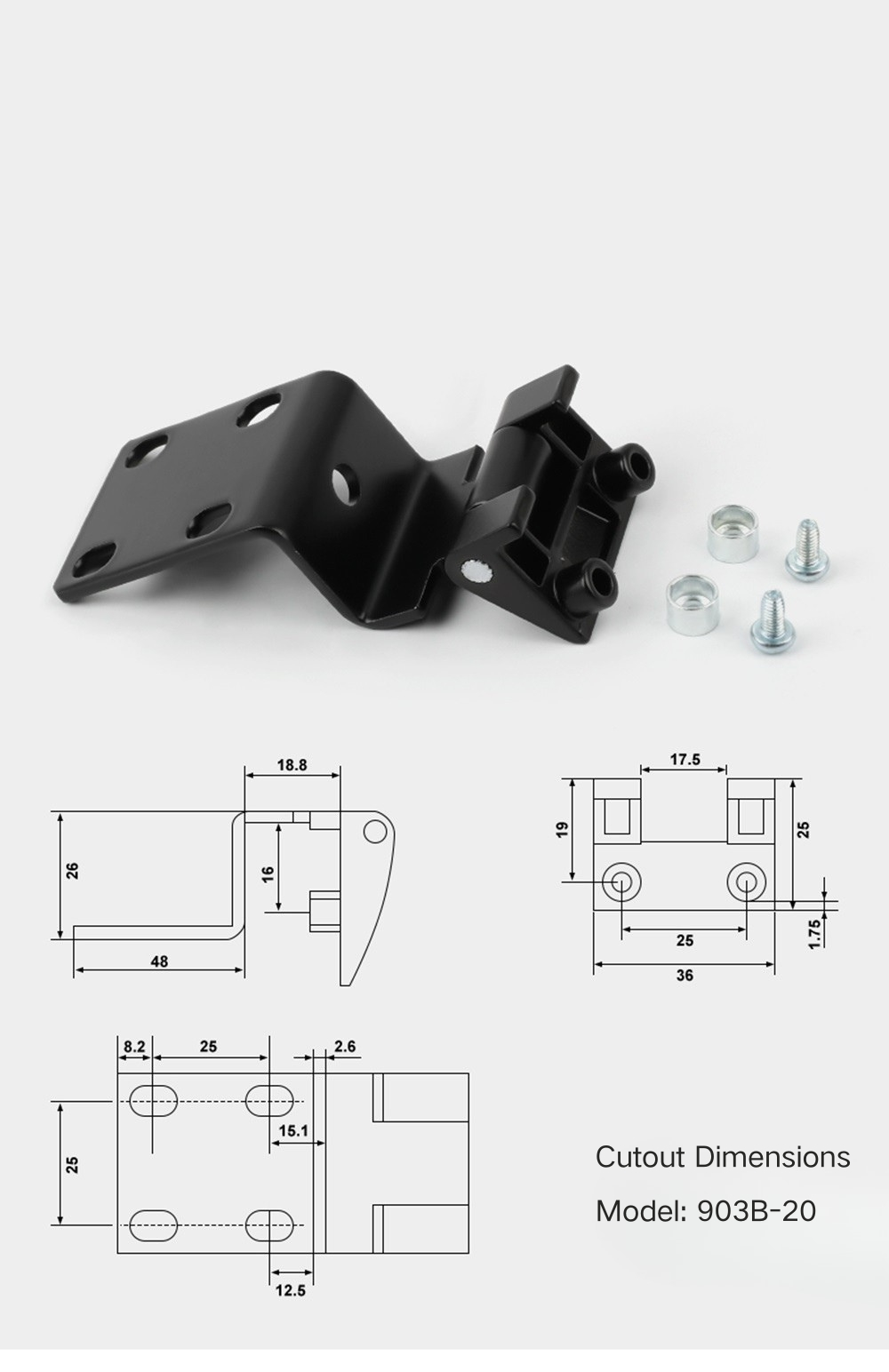

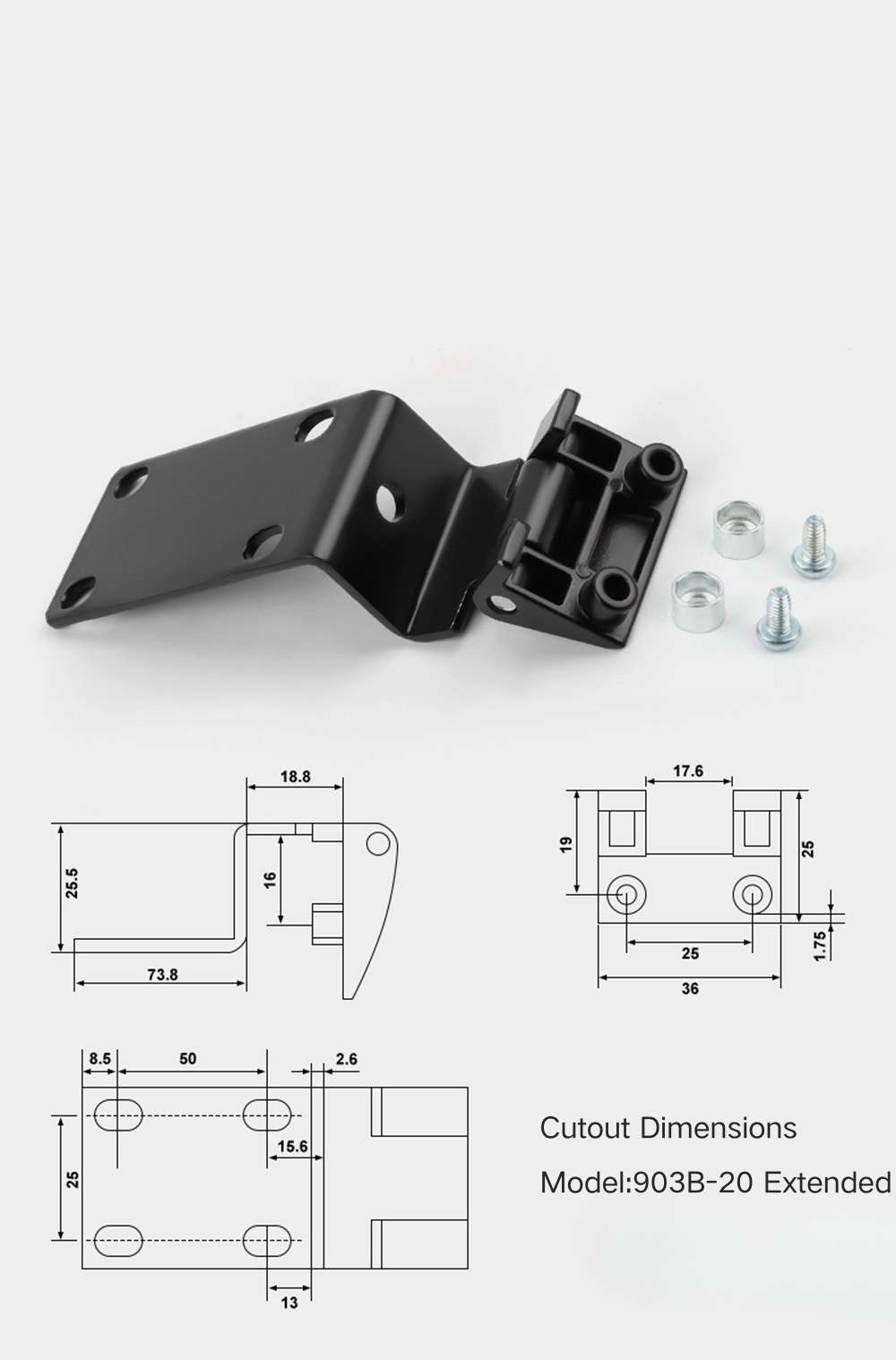

Ya — CL903B-20 Extended memiliki lebar dasar 73,8 mm, yang jauh lebih lebar dibandingkan CL903B-20 standar yaitu 48 mm. Ini adalah pilihan yang tepat ketika profil rangka kabinet memerlukan alas engsel yang lebih panjang untuk menjembatani saluran operasi caesar yang lebih dalam.
