Engsel Paduan Seng Kabinet RMU

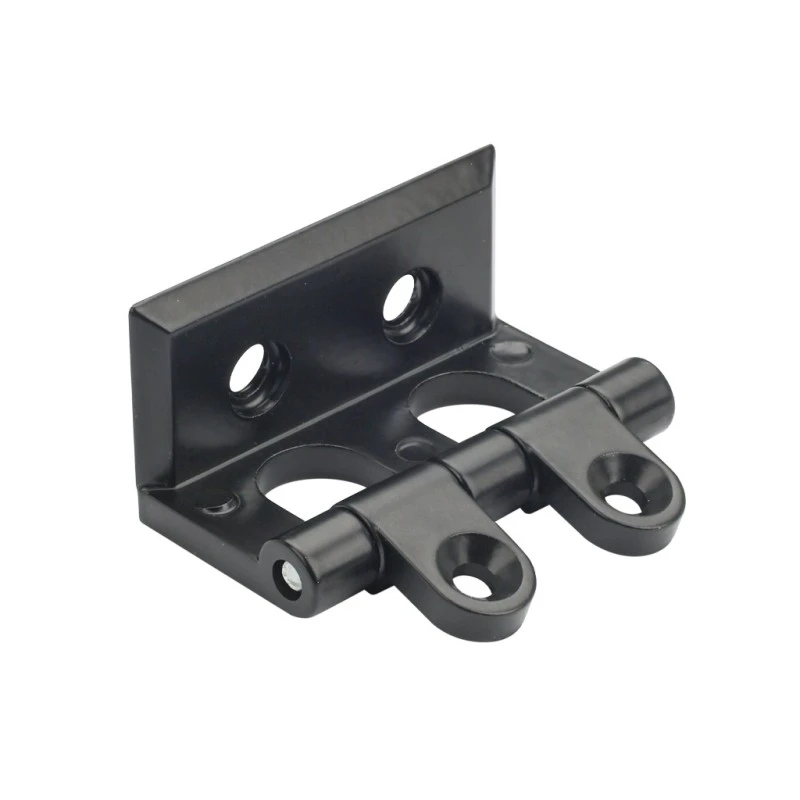

Bagi mereka yang membeli perangkat keras kabinet RMU dari Yitai Lock dalam hal volume, Engsel Paduan Seng Kabinet RMU CL208 menggunakan desain barel ganda dengan dua barel Φ8 mm dan pin Φ4 mm, memberikan engsel permukaan penahan beban yang lebih lebar dibandingkan jenis barel tunggal dengan ukuran yang sama. Jejak keseluruhannya berukuran 48 × 26 mm, dipasang dengan pengelasan, dan dua opsi penyelesaian — hitam dan krom cerah — mencakup perawatan permukaan kabinet yang paling umum di pasar RMU dan switchgear.

Struktur dan Dimensi

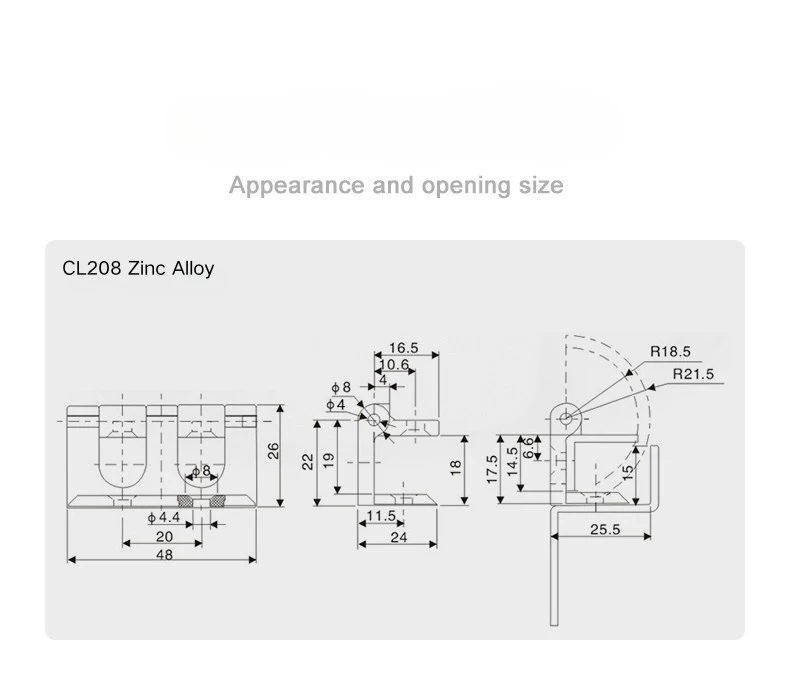

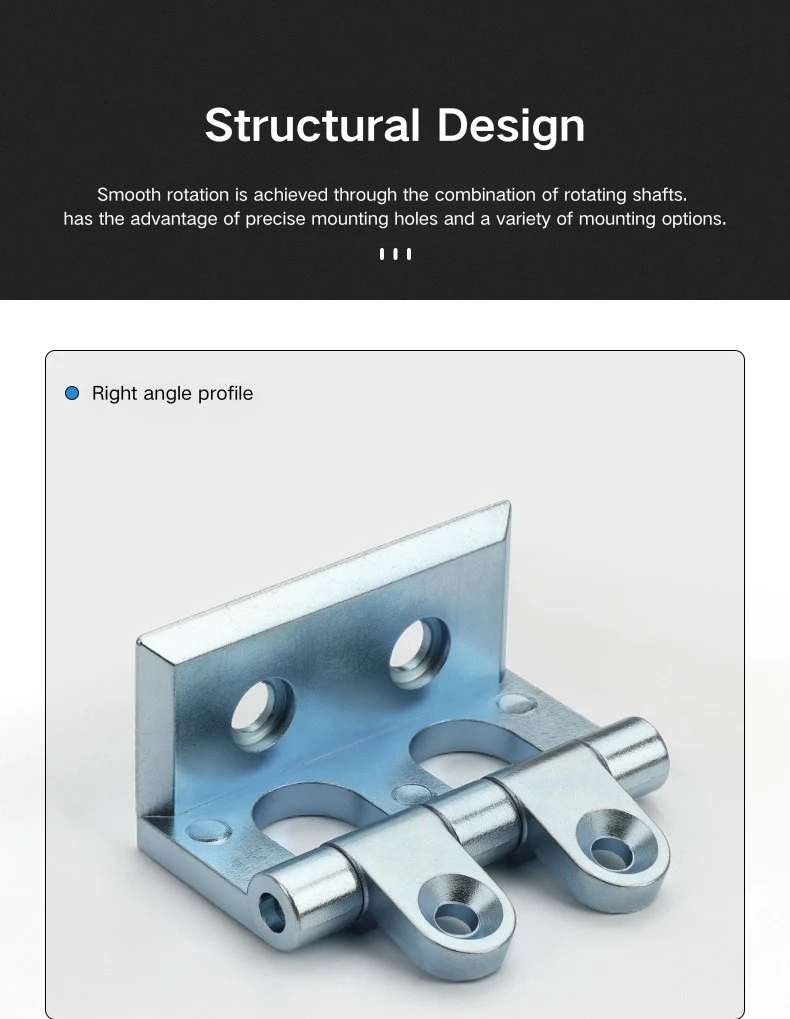

Engsel Paduan Seng Kabinet RMU berukuran lebar 48 mm dan tinggi keseluruhan 26 mm, dengan rentang 20 mm di antara kedua sayap pemasangan. Engsel Paduan Seng Kabinet RMU menggunakan dua barel Φ8 mm pada pin bersama Φ4 mm, bukan satu buku jari — permukaan bantalan yang lebih lebar menyebarkan beban pintu secara lebih merata dan menahan lebih baik saat digunakan berulang kali. Rakitan laras berada 16,5 mm dari tepi daun dengan pusat pin pada 10,6 mm.

Pada profil samping, Engsel Paduan Seng Kabinet RMU memiliki kedalaman pengikatan panel pintu 24 mm dan jangkauan sisi rangka 25,5 mm. Bagian pengikatan rangka memiliki tinggi 22 mm dengan alas 11,5 mm, dan jarak bebas lateral mencapai tinggi total 17,5 mm dengan langkah dalam 14,5 mm dan offset pin 6,6 mm — dimensi yang selaras dengan geometri saluran rangka khas RMU dan pembuatan kabinet distribusi.

Sudut Pembukaan dan Kontrol Pintu

Fitur menonjol dari Engsel Paduan Seng Kabinet RMU adalah sudut bukaan 270°. Kebanyakan engsel kabinet standar terbuka hingga 90°, 120°, atau 180° — ayunan 270° berarti pintu dapat terlipat hampir rata pada sisi kabinet daripada berhenti pada sudut kanan atau setengah jalan. Dalam aplikasi RMU dan unit utama ring, hal ini membuat perbedaan nyata ketika teknisi memerlukan akses tanpa hambatan ke interior untuk pemasangan, pemeliharaan, atau manajemen kabel.

Jari-jari busur pada Engsel Paduan Seng Kabinet RMU berkisar dari R18,5 mm hingga R21,5 mm melalui rentang ayunan, yang menentukan jarak bebas yang dilalui pintu saat dibuka. Hal ini patut diperhitungkan selama tata letak kabinet - harus ada jarak yang cukup di samping kabinet agar pintu dapat berayun penuh tanpa halangan.

Selesaikan Opsi dan Aplikasi

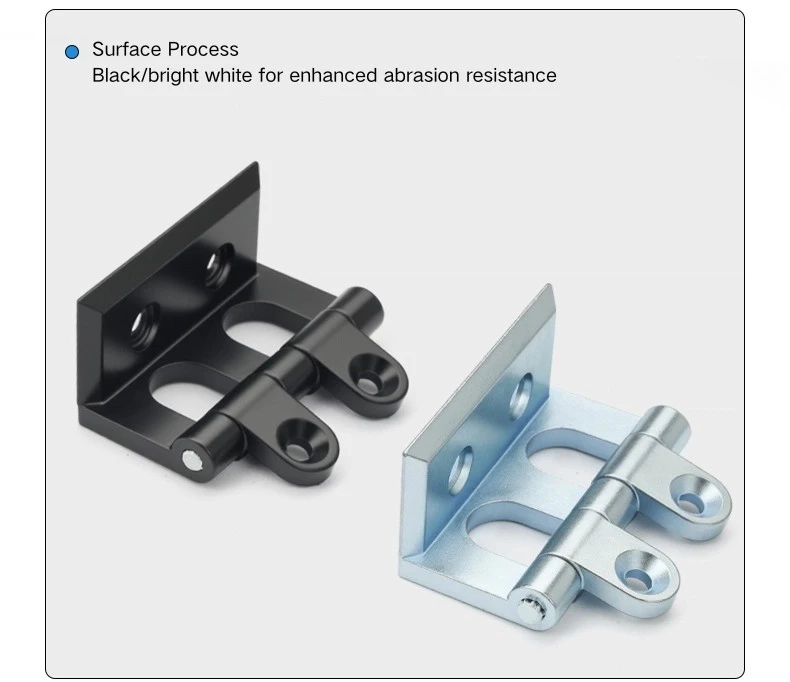

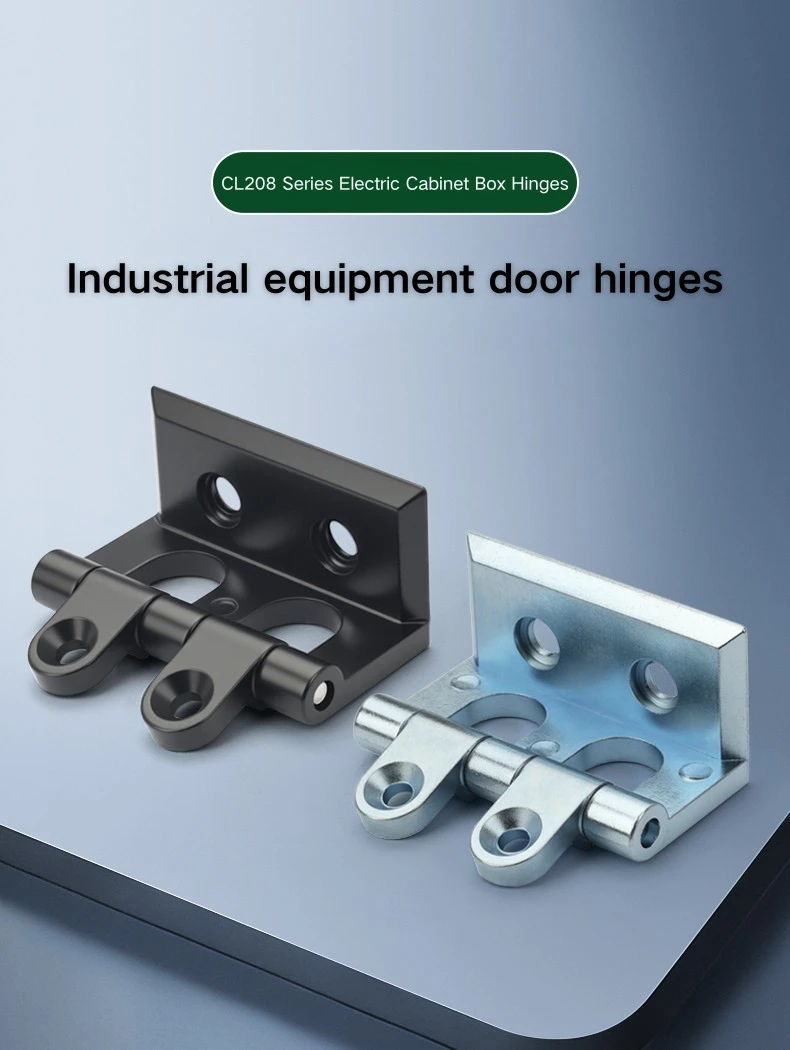

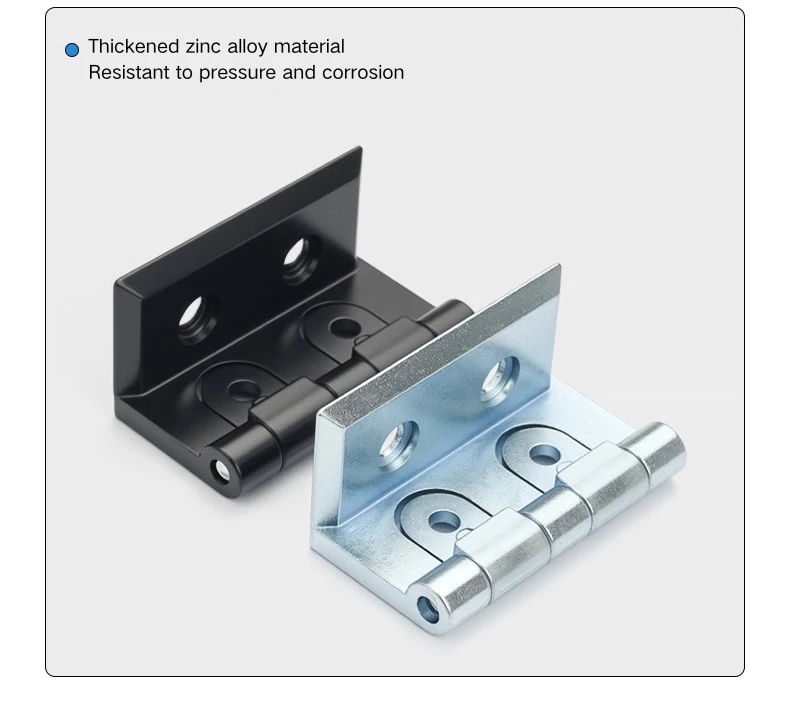

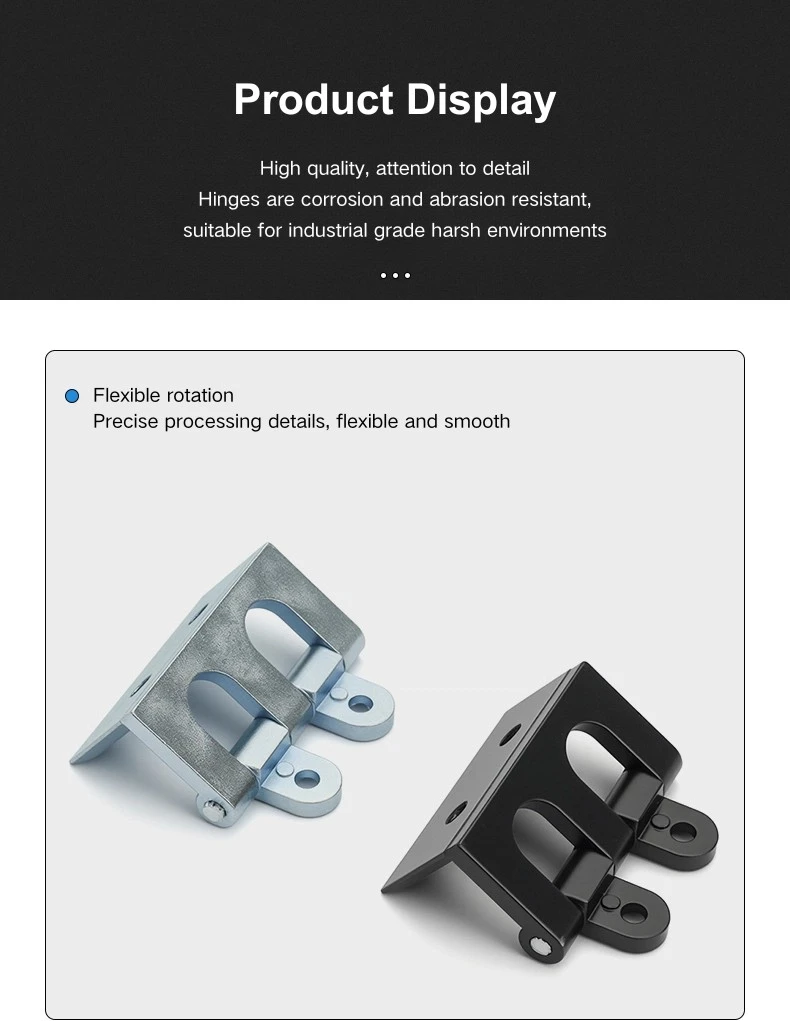

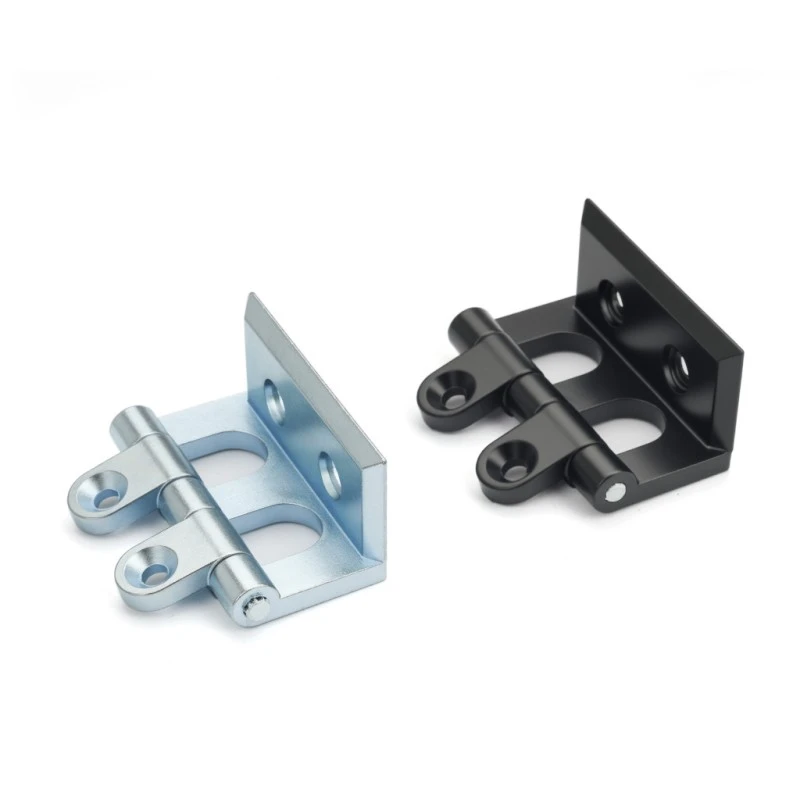

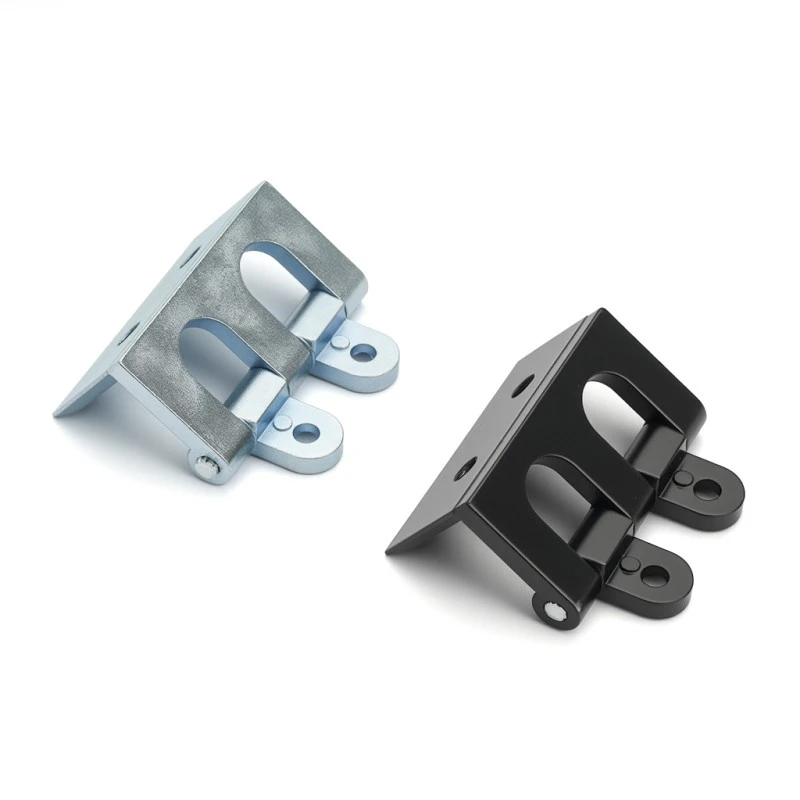

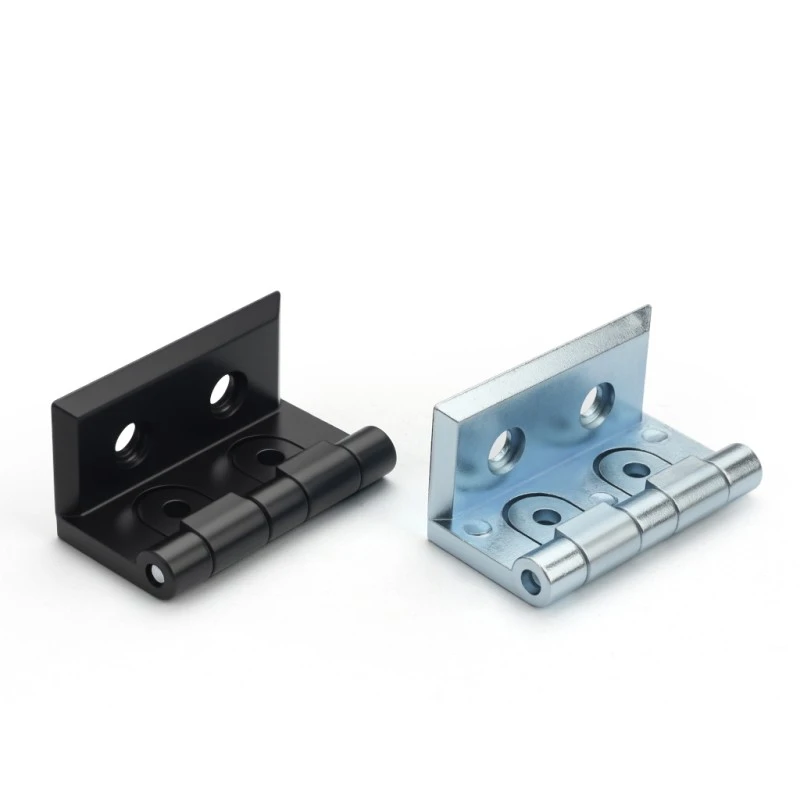

Engsel Paduan Seng Kabinet RMU hadir dalam dua warna: hitam dan krom cerah. Warna hitam cocok untuk penutup kabinet berlapis bubuk berwarna gelap dan merupakan pilihan yang lebih umum pada rakitan RMU yang eksterior kabinetnya merupakan hasil akhir industri standar. Krom cerah memberikan tampilan yang halus dan reflektif dan berfungsi baik pada panel penutup berwarna terang atau dekoratif dengan lapisan engsel merupakan bagian dari estetika kabinet secara keseluruhan.

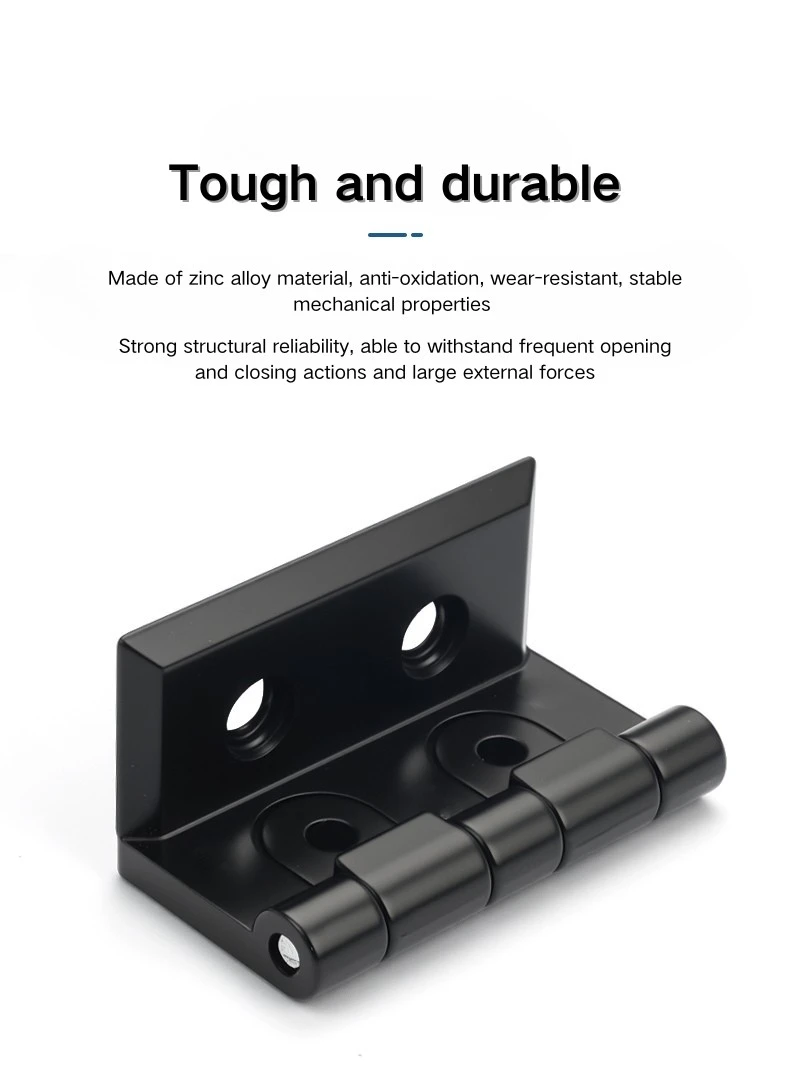

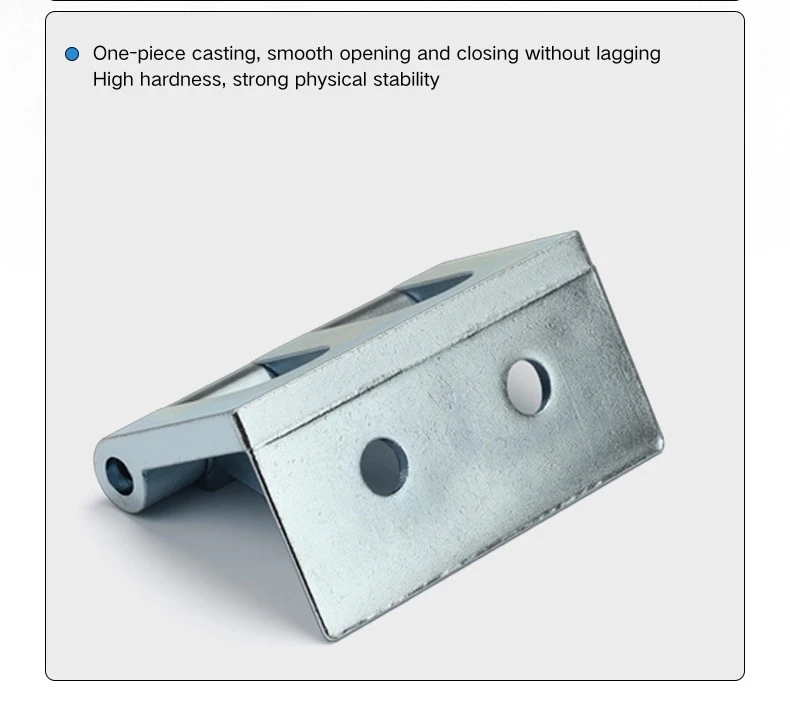

Kedua penyelesaian Engsel Paduan Seng Kabinet RMU dilas langsung ke rangka kabinet selama fabrikasi, sehingga pemilihan penyelesaian merupakan keputusan permanen pada tahap pembuatan. Konstruksi paduan seng menangani lingkungan industri dalam ruangan dengan baik, dan bodi die-cast memberikan akurasi dimensi yang konsisten di seluruh batch produksi — berguna ketika engsel harus disejajarkan secara tepat dengan saluran rangka kawin di beberapa unit kabinet.

Pertanyaan Umum

Q1: Berapa sudut bukaan engsel CL208?

CL208 terbuka hingga 270°, yang memungkinkan pintu berayun hingga rata dan terlipat hampir sepenuhnya di samping rangka kabinet. Inilah alasan utama mengapa ini ditentukan untuk kabinet unit utama RMU dan cincin di mana akses interior penuh merupakan persyaratan rutin.

Q2: Berapa dimensi keseluruhan CL208?

Engsel kabinet paduan seng CL208 memiliki lebar 48 mm dan tinggi 26 mm, dengan rentang bagian dalam 20 mm di antara sayap pemasangan. Jangkauan sisi rangka adalah 25,5 mm dan kedalaman pengikatan panel pintu adalah 24 mm.

Q3: Bagaimana CL208 diinstal?

CL208 adalah engsel yang dilas — dipasang pada rangka kabinet dan panel pintu dengan mengelas selama fabrikasi. Tidak ada opsi pemasangan sekrup untuk model ini.

Q4: Opsi penyelesaian apa yang tersedia?

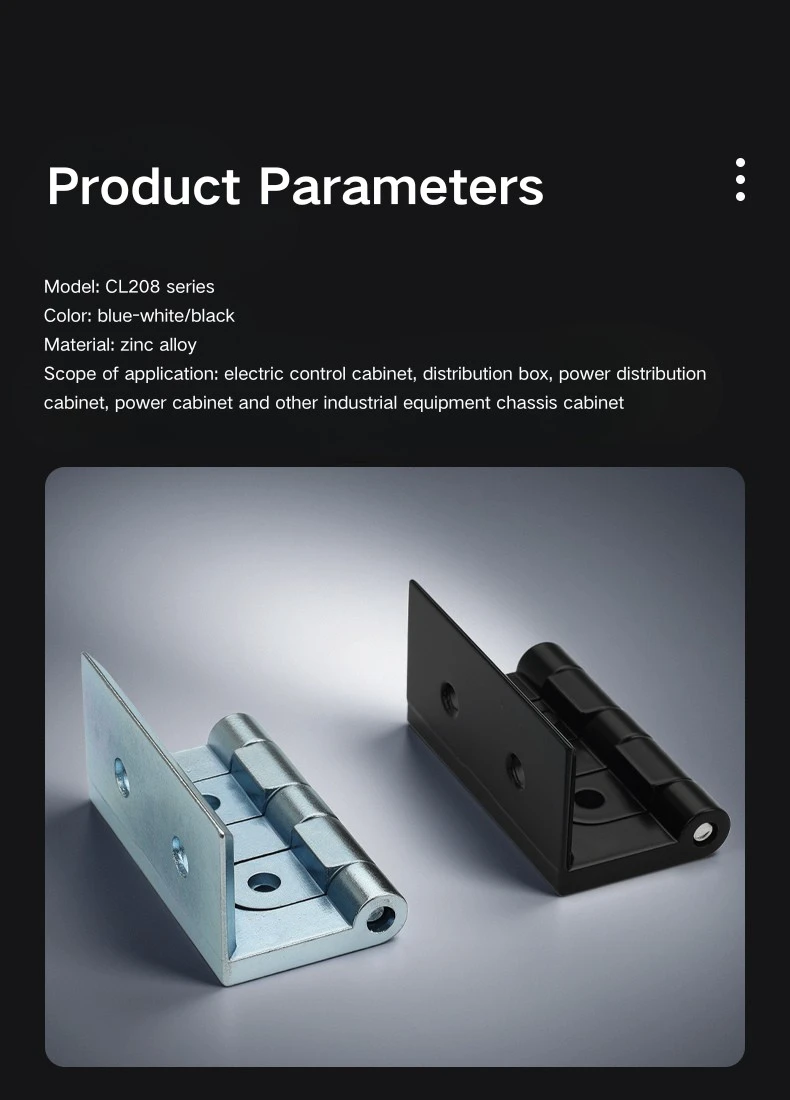

CL208 hadir dalam paduan seng hitam dan paduan seng krom cerah. Hitam adalah pilihan standar untuk penutup berwarna gelap atau berlapis bubuk; krom cerah cocok untuk finishing kabinet yang lebih ringan atau dekoratif.

Q5: Jenis kabinet apa yang dirancang untuk CL208?

CL208 dirancang terutama untuk kabinet unit utama ring dan juga digunakan pada kotak distribusi listrik, kabinet kontrol industri, dan penutup switchgear. Sudut bukaan 270° sangat relevan untuk aplikasi RMU di mana jarak bebas pintu penuh merupakan persyaratan fungsional.

Q6: Apakah diperlukan jarak bebas untuk ayunan pintu 270°?

Ya. Pintu bergerak melalui busur R18,5 hingga R21,5 mm saat dibuka. Selama tata letak kabinet, pastikan terdapat jarak yang cukup di sepanjang kabinet agar pintu dapat berayun penuh tanpa membentur struktur atau peralatan di dekatnya.

Q7: Apakah CL208 tersedia dalam baja tahan karat?

CL208 saat ini hanya tersedia dalam paduan seng, dalam warna hitam dan lapisan krom cerah. Untuk opsi engsel kabinet baja tahan karat, model lain dalam rangkaian Yitai Lock mungkin lebih cocok tergantung pada aplikasi Anda.
