Engsel Pintu Switchgear

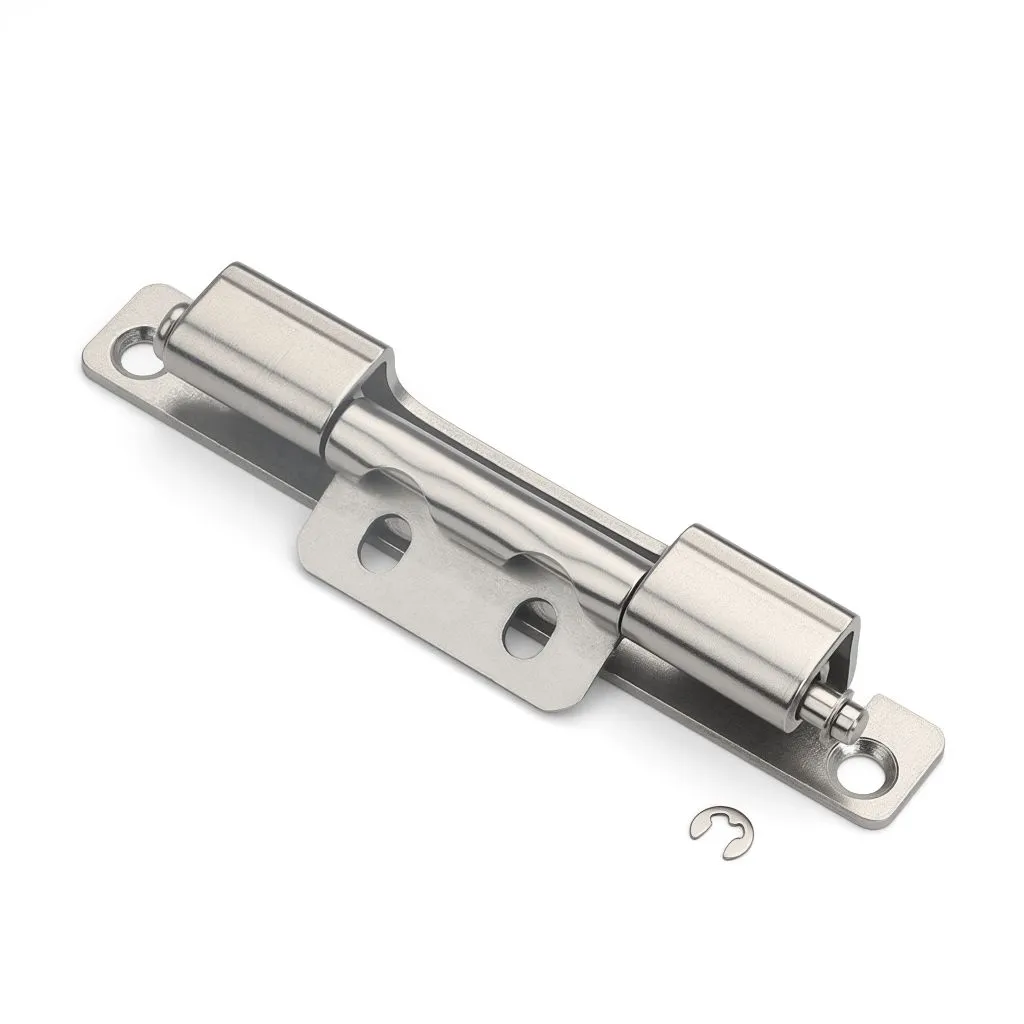

Bagi mereka yang mencari engsel kabinet yang dapat dilepas dari Yitai Lock dalam hal volume, Engsel Pintu Switchgear CL186 memberi pembeli pilihan antara sayap pemasangan lubang bundar dan lubang berlubang tanpa mengubah apa pun tentang engselnya — bodi yang sama, laras yang sama, dimensi saluran bingkai yang sama. Versi lubang berlubang memungkinkan penyesuaian posisi selama pemasangan sebelum sekrup dikencangkan sepenuhnya, yang berguna ketika penyelarasan pintu perlu dilakukan dengan tepat. Kedua versi dipasang dengan sekrup menggunakan titik pemasangan yang sama dan tersedia dalam baja karbon dan baja tahan karat.

Model produk	Engsel Seri CL186
Bahan opsional	Baja Karbon/baja tahan karat
Penggunaan	Cocok untuk berbagai jenis lemari saklar, kotak kontrol, dll

Opsi Model dan Konfigurasi Lubang

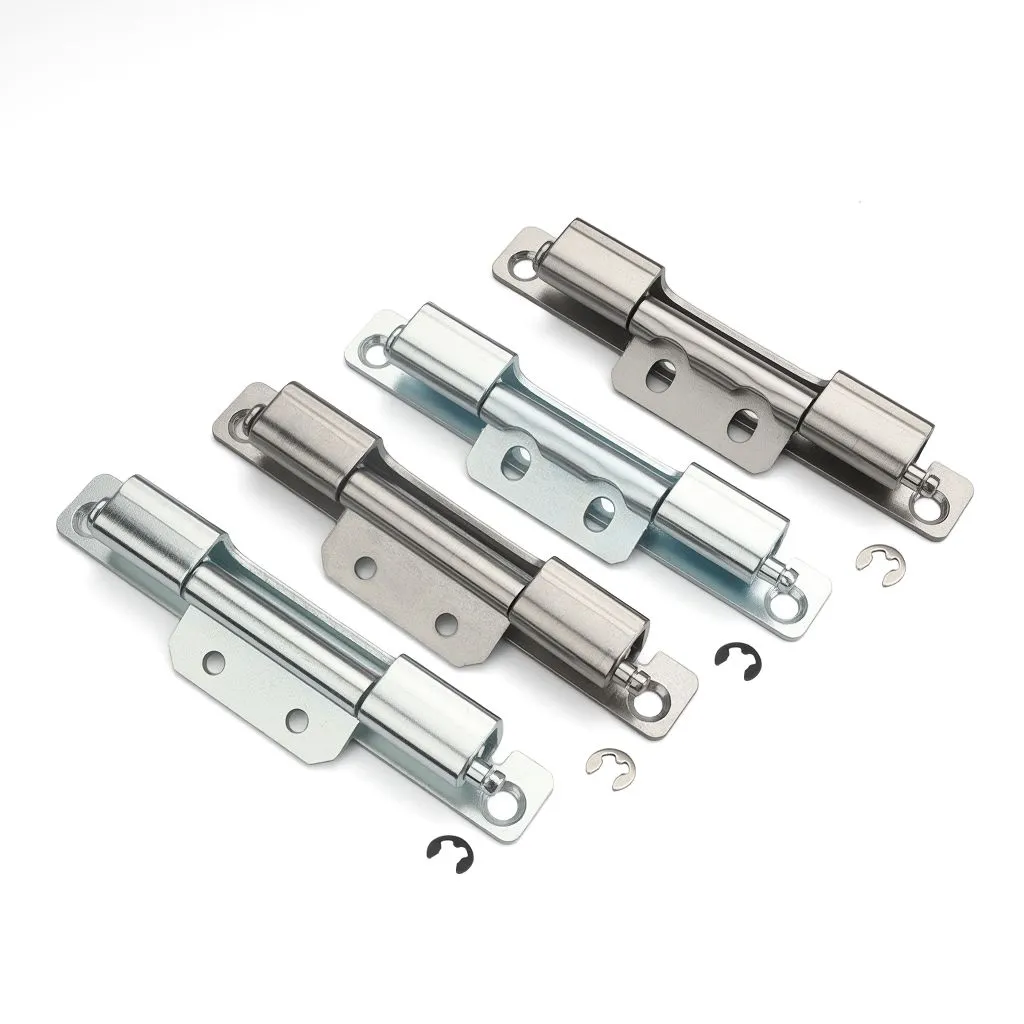

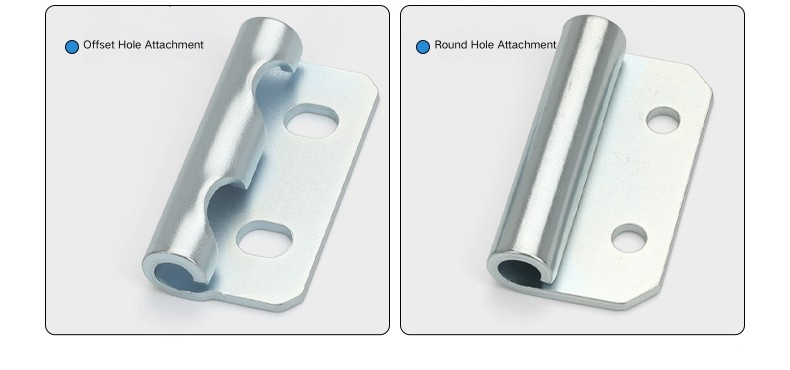

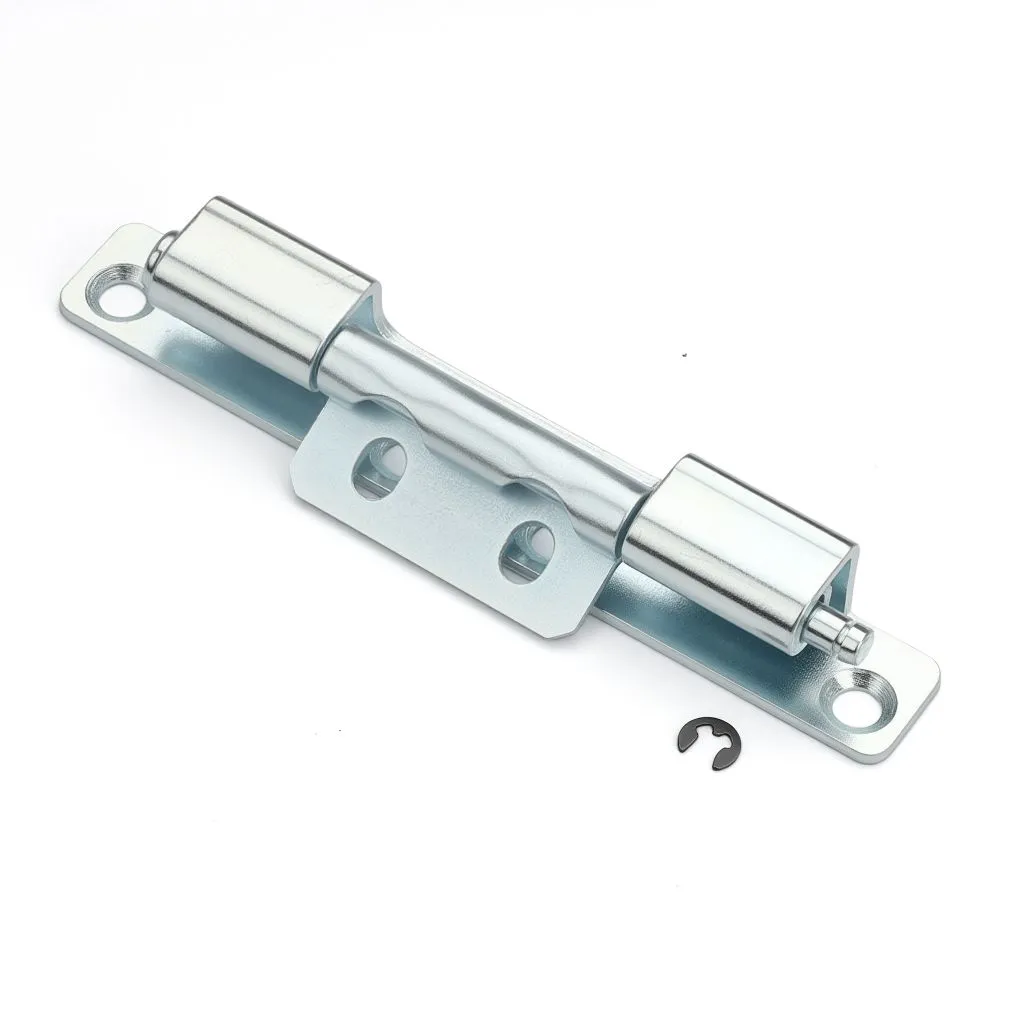

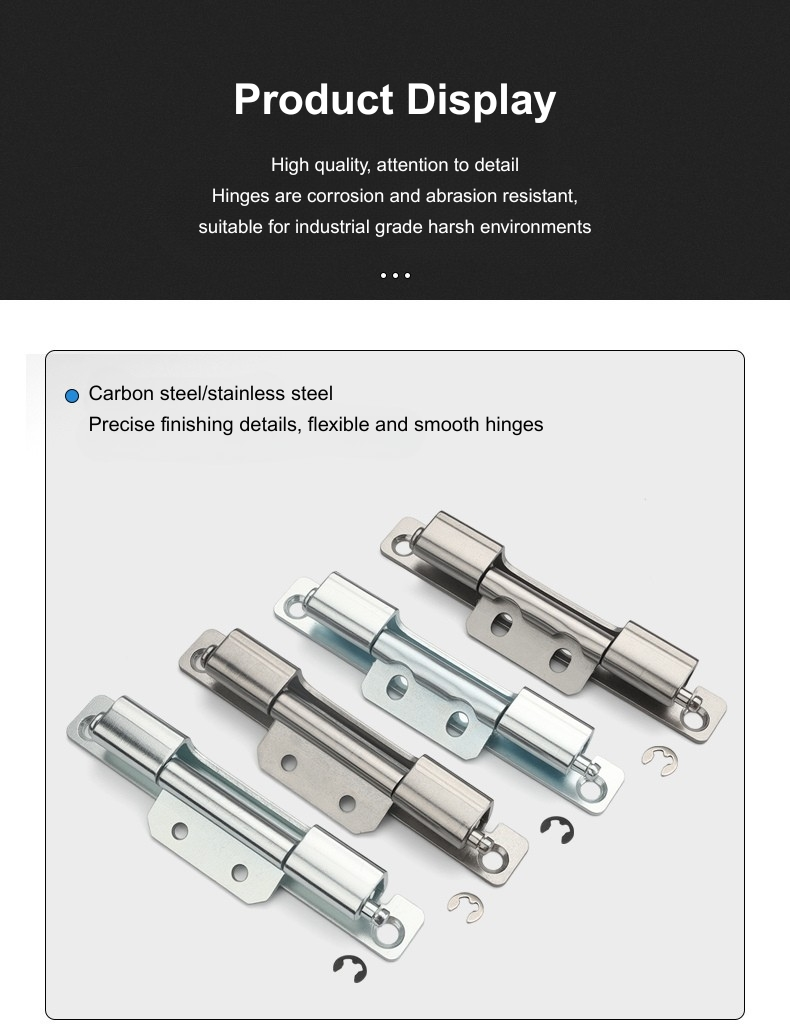

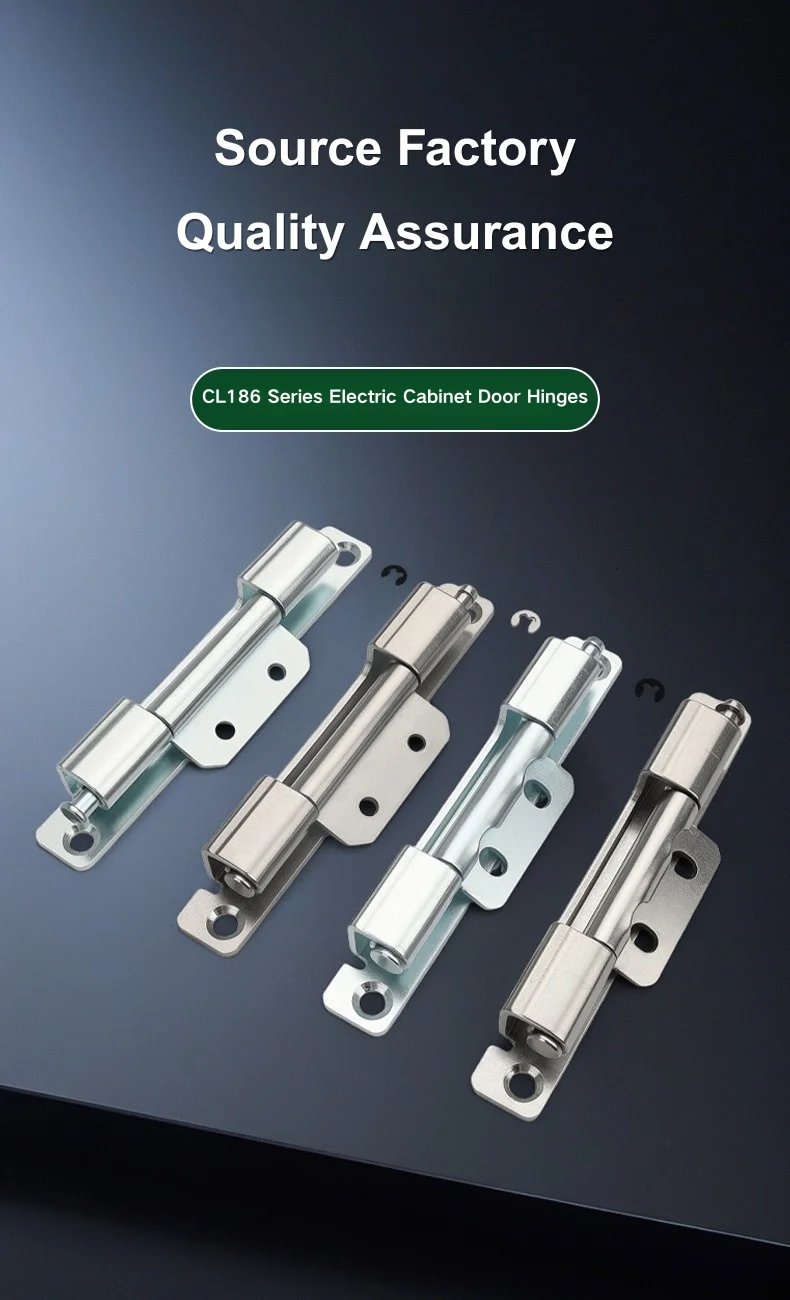

Engsel Pintu Switchgear tersedia dalam empat varian: lubang bundar dari baja karbon, lubang bundar dari baja tahan karat, lubang berlubang dari baja karbon, dan lubang berlubang dari baja tahan karat. Dimensi struktural keempatnya sama – satu-satunya perbedaan adalah bentuk lubang pemasangan di sayap. Lubang bundar memperbaiki engsel pada posisi yang ditentukan setelah disekrup; lubang berlubang memberikan ruang untuk menggeser posisi engsel sebelum pengencangan akhir, yang membantu saat memasang pintu yang memerlukan penyelarasan hati-hati pada segel atau bibir rangka.

Memilih antara lubang bundar atau lubang berlubang pada unit ini tergantung pada alur kerja pemasangan Anda. Jika posisi pintu mudah dan konsisten di seluruh proses produksi, lubang bundar tidak masalah. Jika ada variasi dalam geometri rangka antar unit atau pintu perlu disesuaikan setelah pemasangan awal, versi lubang berlubang membuat prosesnya tidak terlalu rumit.

Struktur dan Dimensi

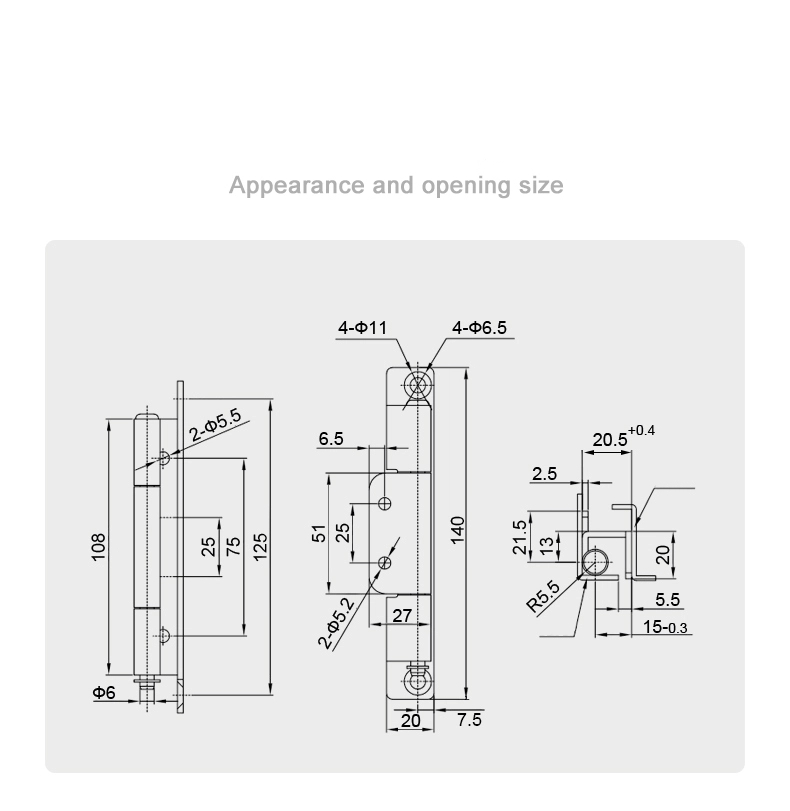

Engsel pintu memiliki tinggi keseluruhan 108 mm dengan panjang bodi total 125 mm. Bentang bagian dalam antara sayap pemasangan adalah 75 mm, dengan bagian tengah laras 25 mm. Diameter laras Φ6 mm, dan sayap pemasangan setinggi 140 mm dengan lebar alas 20 mm. Jarak lubang pada sayap berada pada pusat 51 mm dan 25 mm, dengan lubang pemasangan 2×Φ5,5 mm pada profil samping.

Pengikatan saluran rangka pada Engsel Pintu Switchgear memiliki lebar 20,5 mm (+ toleransi 0,4 mm) dan kedalaman 15 mm (toleransi -0,3 mm), dengan radius dudukan barel sebesar R5,5 mm. Profil samping menunjukkan tinggi pengikatan total 21,5 mm, kedalaman kontak dalam 13 mm, dan offset lateral 5,5 mm, dengan langkah 2,5 mm pada entri saluran. Dimensi ini menentukan geometri saluran rangka yang dirancang untuk digunakan oleh engsel — perlu dikonfirmasikan dengan spesifikasi rangka kabinet Anda sebelum memesan.

Perawatan Bahan dan Permukaan

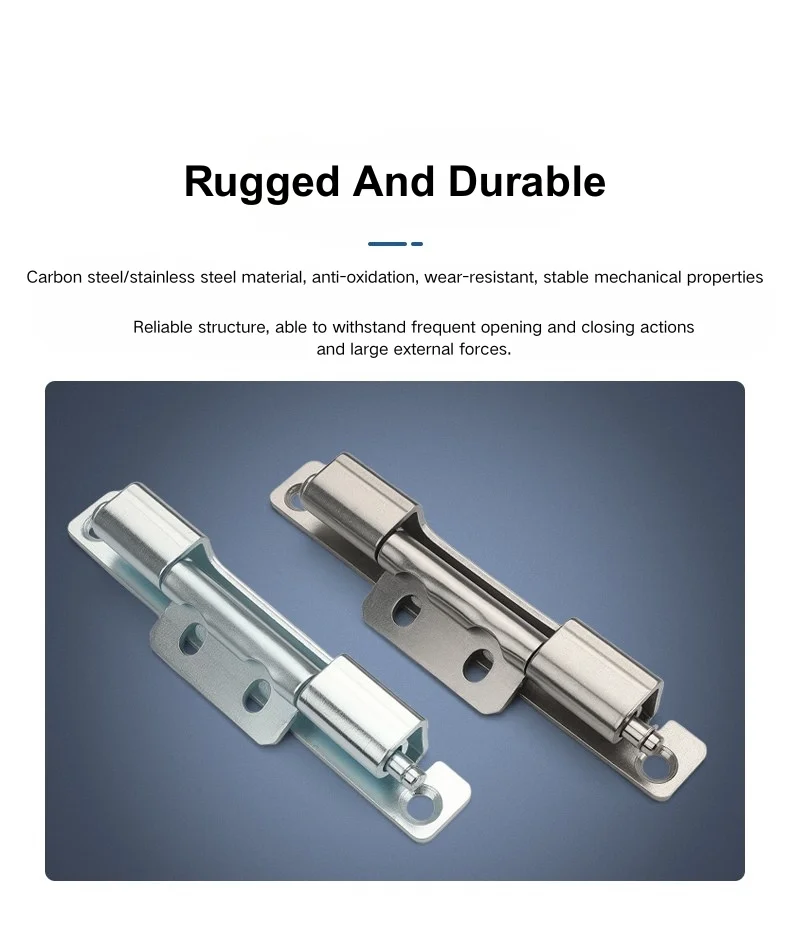

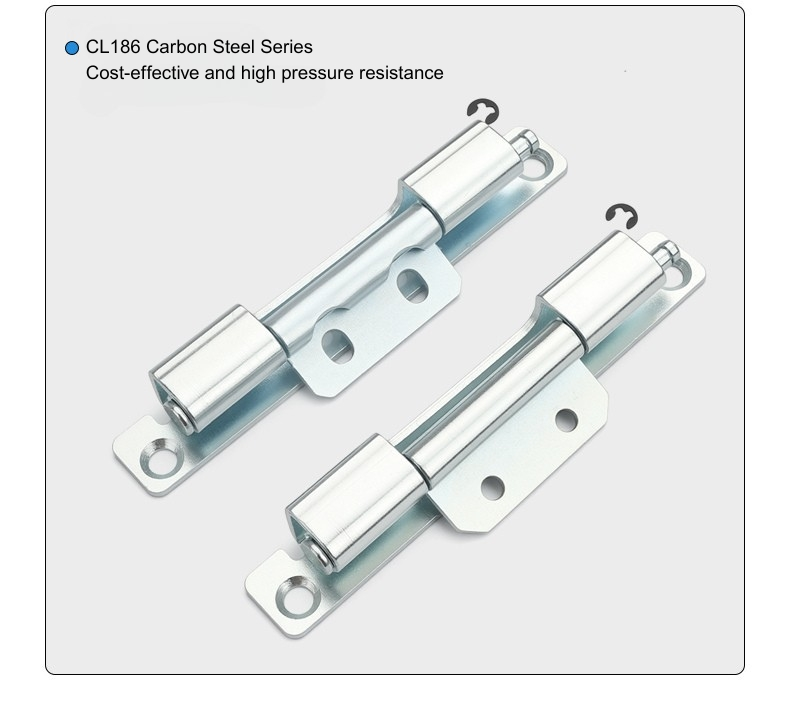

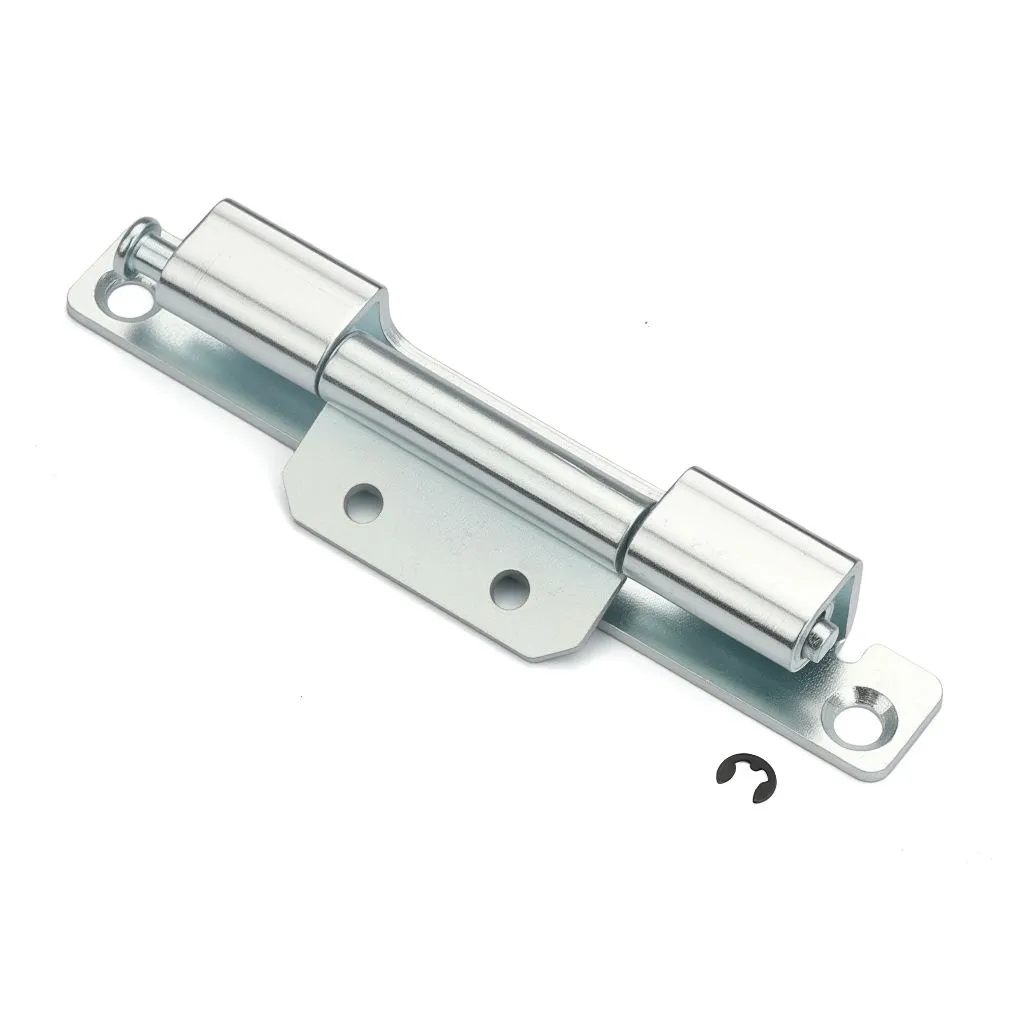

Engsel Pintu Switchgear tersedia dalam baja karbon galvanis dan baja tahan karat 304. Versi baja karbon sesuai dengan lingkungan penutup dalam ruangan standar — papan distribusi, panel kontrol, dan lemari peralatan di ruang kering atau dengan suhu terkendali di mana paparan korosi rendah. Ini adalah opsi yang lebih hemat biaya untuk pembuatan kabinet bervolume tinggi yang lingkungan pemasangannya dapat diprediksi.

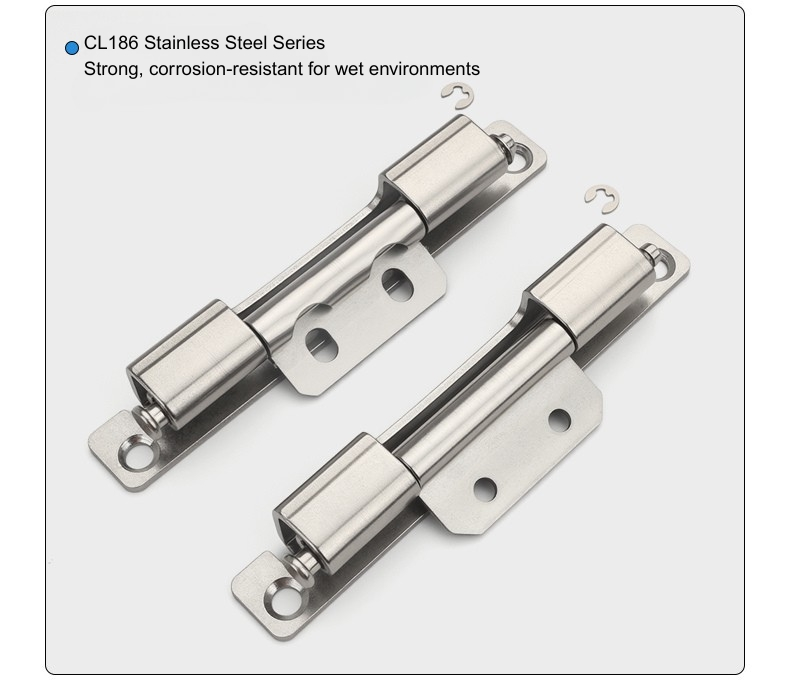

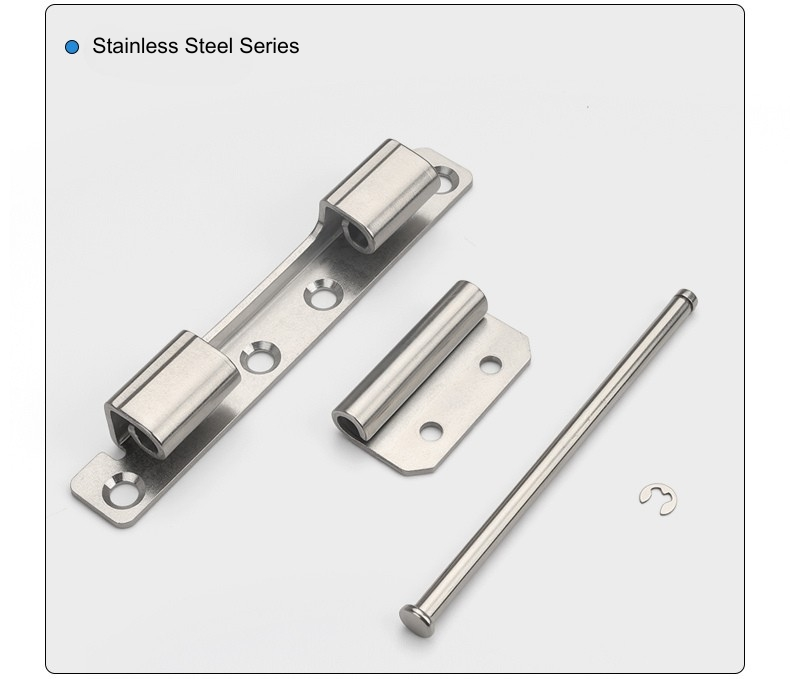

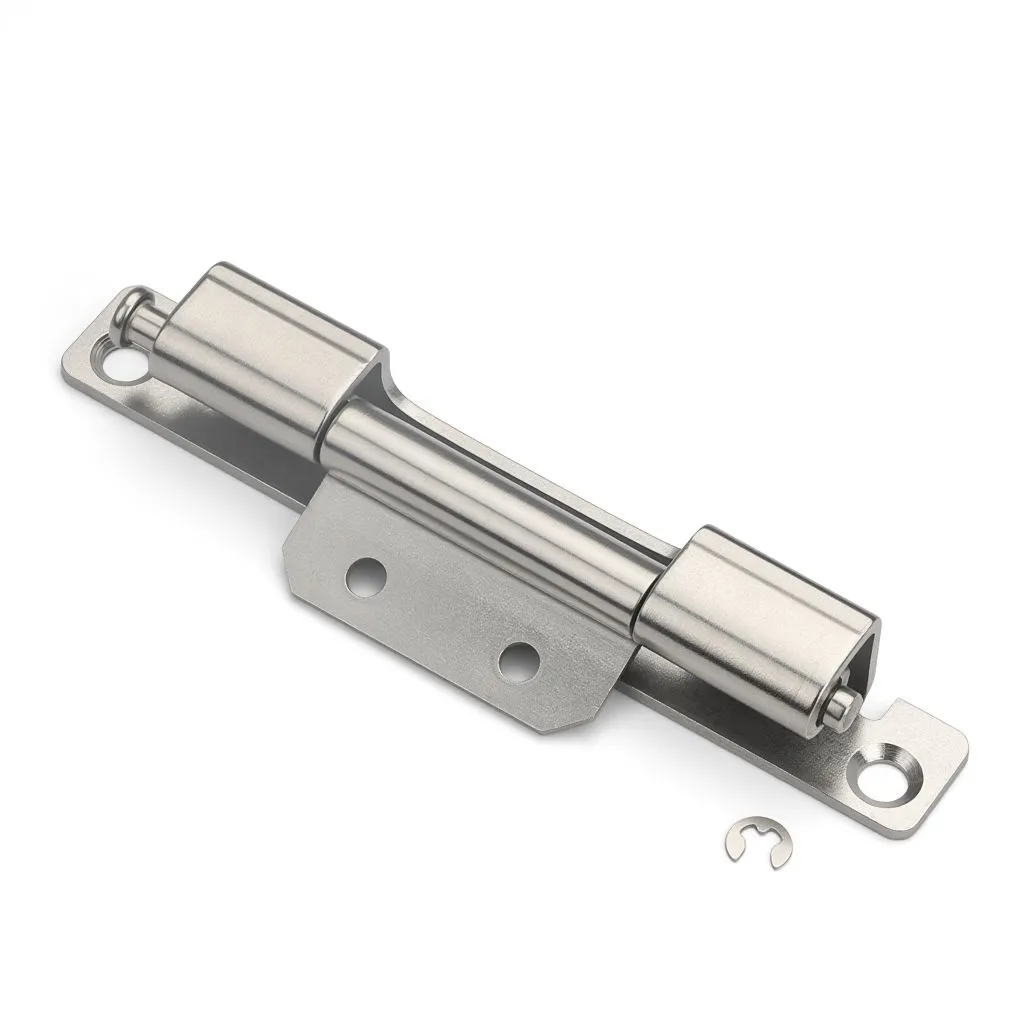

Engsel pintu baja tahan karat adalah pilihan yang tepat untuk switchgear luar ruangan, ruang utilitas yang lembap, instalasi di pantai, atau aplikasi apa pun di mana enklosur akan terkena kelembapan selama masa pakainya. Bahan tahan karat juga cenderung ditentukan ketika standar penyelesaian kabinet memerlukan tampilan permukaan yang konsisten di semua perangkat keras, karena bahan ini mempertahankan tampilannya lebih baik daripada baja galvanis seiring waktu dalam kondisi yang menantang.

Pertanyaan Umum

Q1: Varian apa yang tersedia untuk CL186?

CL186 hadir dalam empat varian: baja karbon lubang bundar, baja tahan karat lubang bundar, baja karbon lubang berlubang, dan baja tahan karat lubang berlubang. Semuanya memiliki dimensi bodi dan geometri keterlibatan saluran bingkai yang sama.

Q2: Apa perbedaan antara versi lubang bundar dan lubang berlubang?

Versi lubang bundar memasang engsel pada posisi yang ditentukan setelah disekrup. Versi lubang berlubang memungkinkan posisi pemasangan disesuaikan sebelum pengencangan akhir, yang berguna ketika penyelarasan pintu perlu disesuaikan selama pemasangan atau ketika ada variasi geometri rangka antar unit kabinet.

Q3: Bagaimana CL186 diinstal?

CL186 dipasang dengan sekrup. Sayap pemasangan dipasang pada panel pintu menggunakan lubang yang disediakan, dan badan engsel menghubungkan saluran rangka kabinet. Tidak diperlukan pengelasan untuk model ini.

Q4: Apa dimensi utama CL186?

CL186 memiliki tinggi keseluruhan 108 mm dengan panjang bodi 125 mm dan bentang bagian dalam 75 mm. Larasnya Φ6 mm. Sayap pemasangan tingginya 140 mm dengan alas 20 mm. Lebar saluran bingkai adalah 20,5 mm (+0,4 mm) dan kedalamannya 15 mm (-0,3 mm).

Q5: Bahan apa yang harus saya pilih untuk penutup luar ruangan?

Versi baja tahan karat adalah pilihan tepat untuk instalasi luar ruangan, lingkungan lembab, atau di mana pun ketahanan terhadap korosi merupakan persyaratan jangka panjang. Versi baja karbon galvanis sesuai dengan aplikasi kabinet dalam ruangan standar.

Q6: Apakah CL186 merupakan engsel tersembunyi?

Ya — Engsel Pintu Switchgear CL186 berada di dalam saluran rangka kabinet saat pintu ditutup, sehingga tidak ada perangkat keras yang terlihat di permukaan pintu luar. Badan engsel sepenuhnya tersembunyi di dalam profil rangka.

Q7: Bisakah pintu dilepas setelah pemasangan?

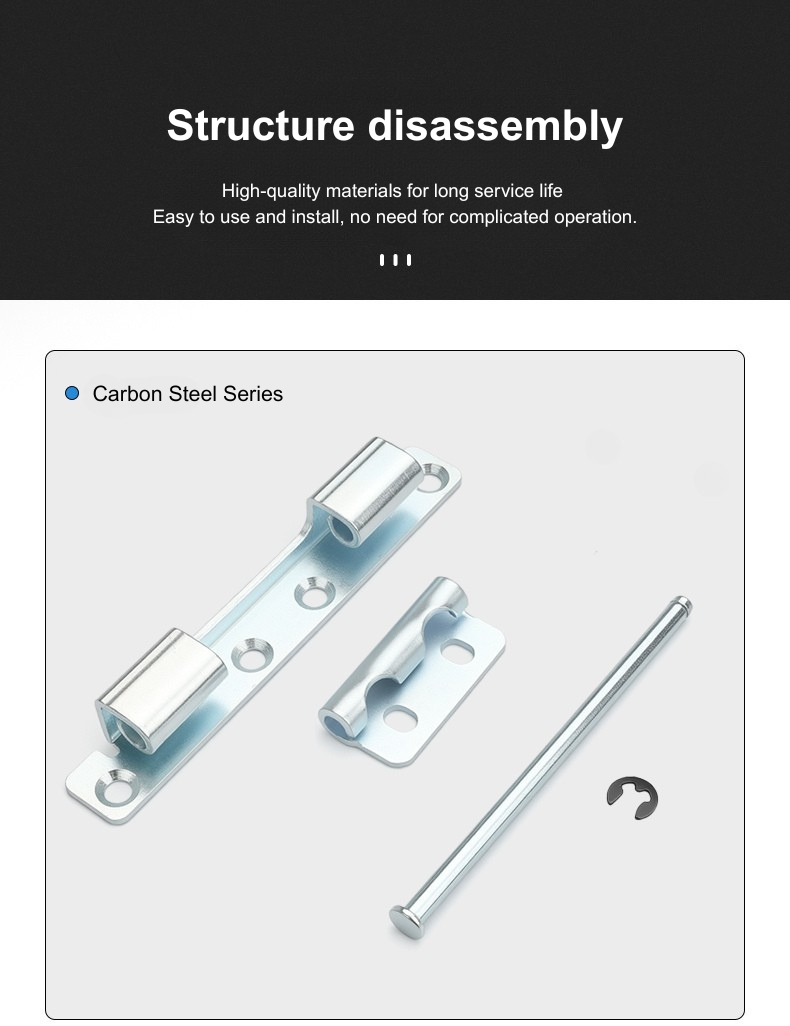

Ya. CL186 adalah engsel yang dapat dilepas — pintu dapat diangkat dari saluran rangka tanpa alat setelah engsel dilepas. Hal ini membuatnya praktis untuk jalur perakitan kabinet dan pemeliharaan lapangan yang memerlukan pelepasan pintu secara berkala.

Q8: Jenis kabinet apa yang cocok untuk CL186?

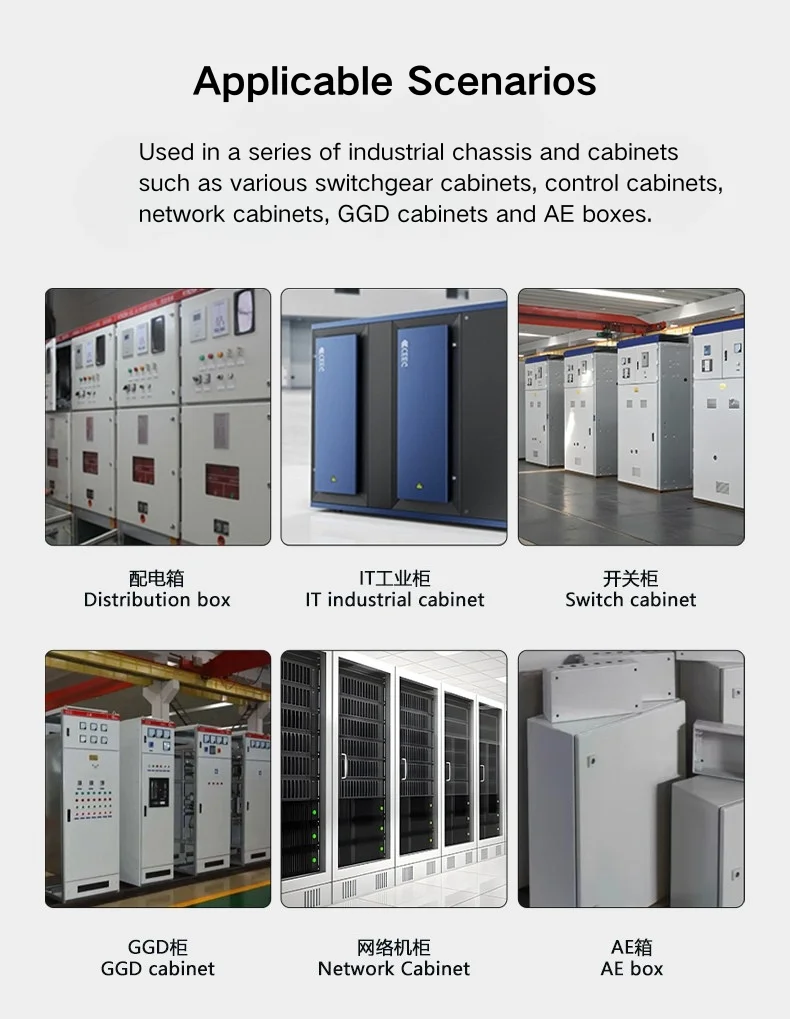

Engsel tersembunyi CL186 digunakan pada kabinet switchgear, kotak distribusi listrik, pintu kabinet kontrol, dan penutup peralatan industri — di mana pun engsel tersembunyi yang dapat dilepas dengan profil eksterior bersih merupakan spesifikasi yang disukai.
