Engsel Pivot Parlemen yang Dilas

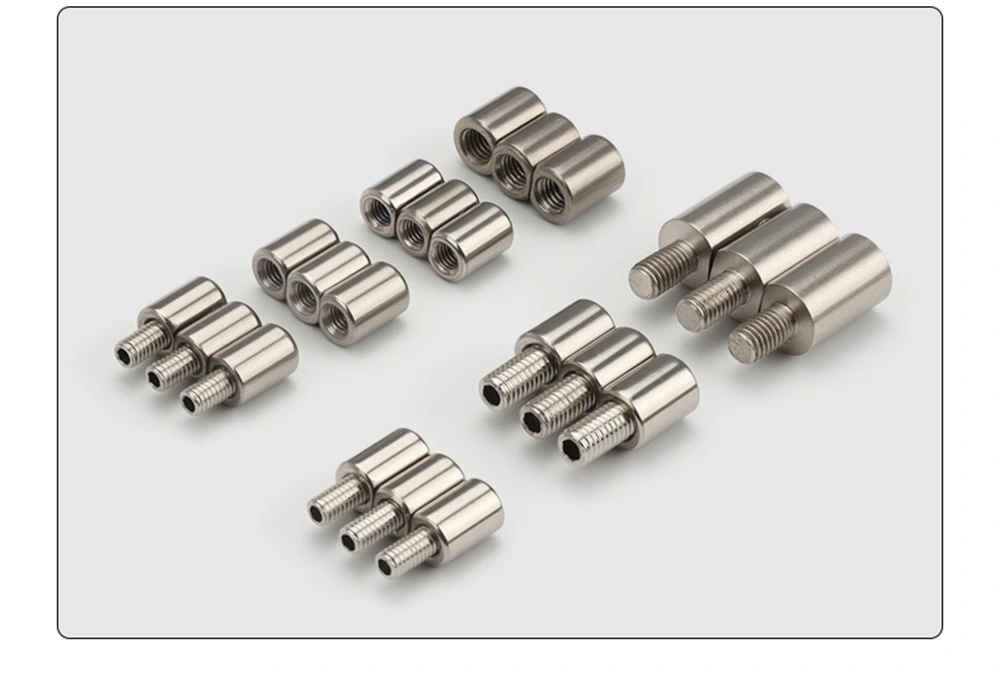

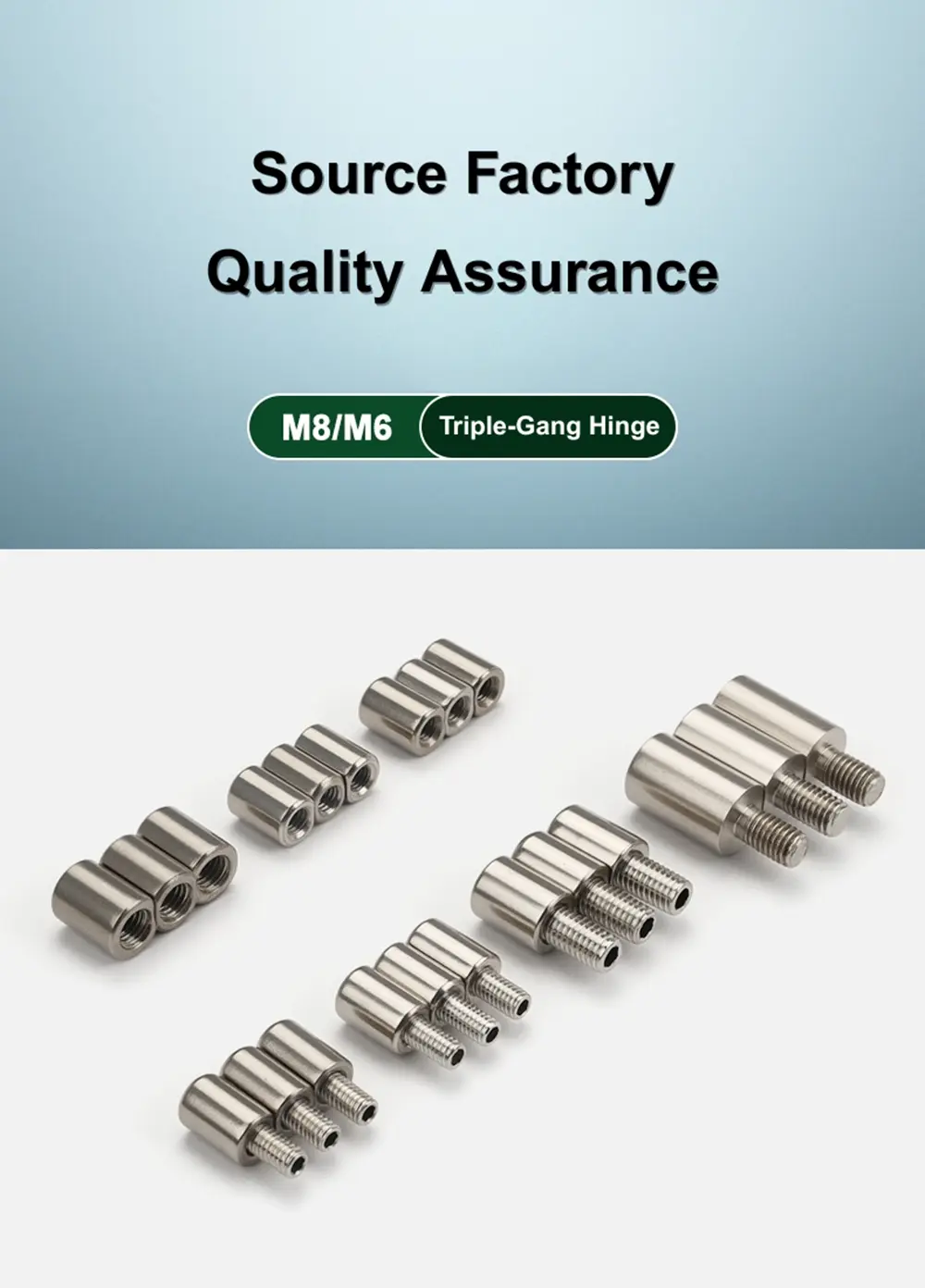

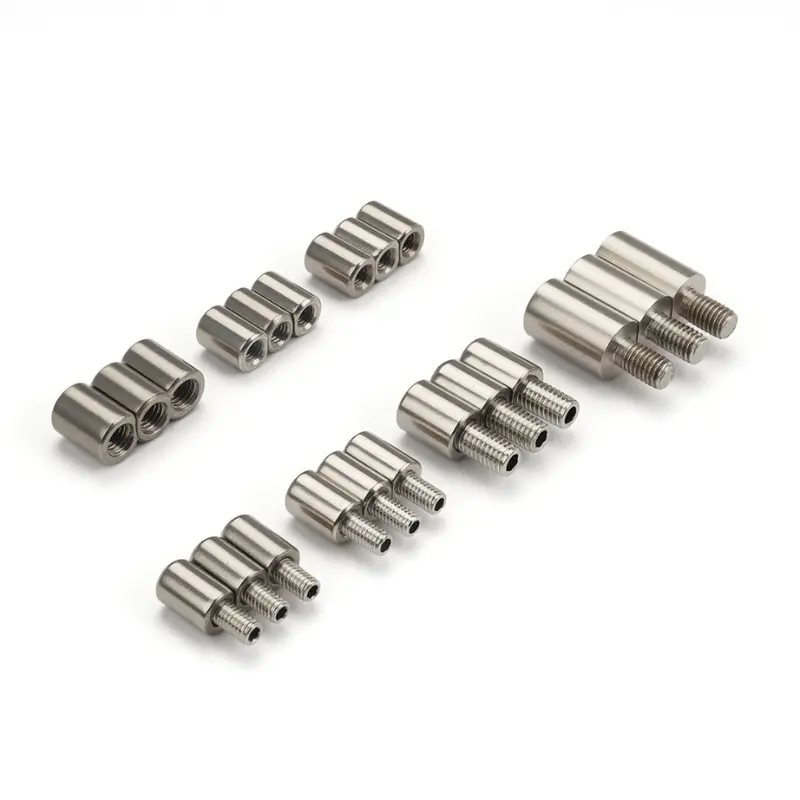

Untuk engsel pintu panel sumber grosir dari Yitai Lock, Engsel Pivot Parlemen Weld-On hadir dalam sebelas varian yang mencakup jenis ulir internal dan eksternal, ukuran M6 dan M8, konfigurasi pin terintegrasi dan dapat dilepas, serta baja tahan karat 201 dan 304. Tipe terintegrasi memiliki pin tetap yang cocok untuk instalasi permanen; tipe yang dapat dilepas dilengkapi pin pintu keluar samping yang dapat ditarik keluar untuk melepas pintu tanpa alat, yang merupakan pilihan lebih umum untuk penutup yang memerlukan pelepasan pintu secara berkala selama pemeliharaan atau pemasangan.

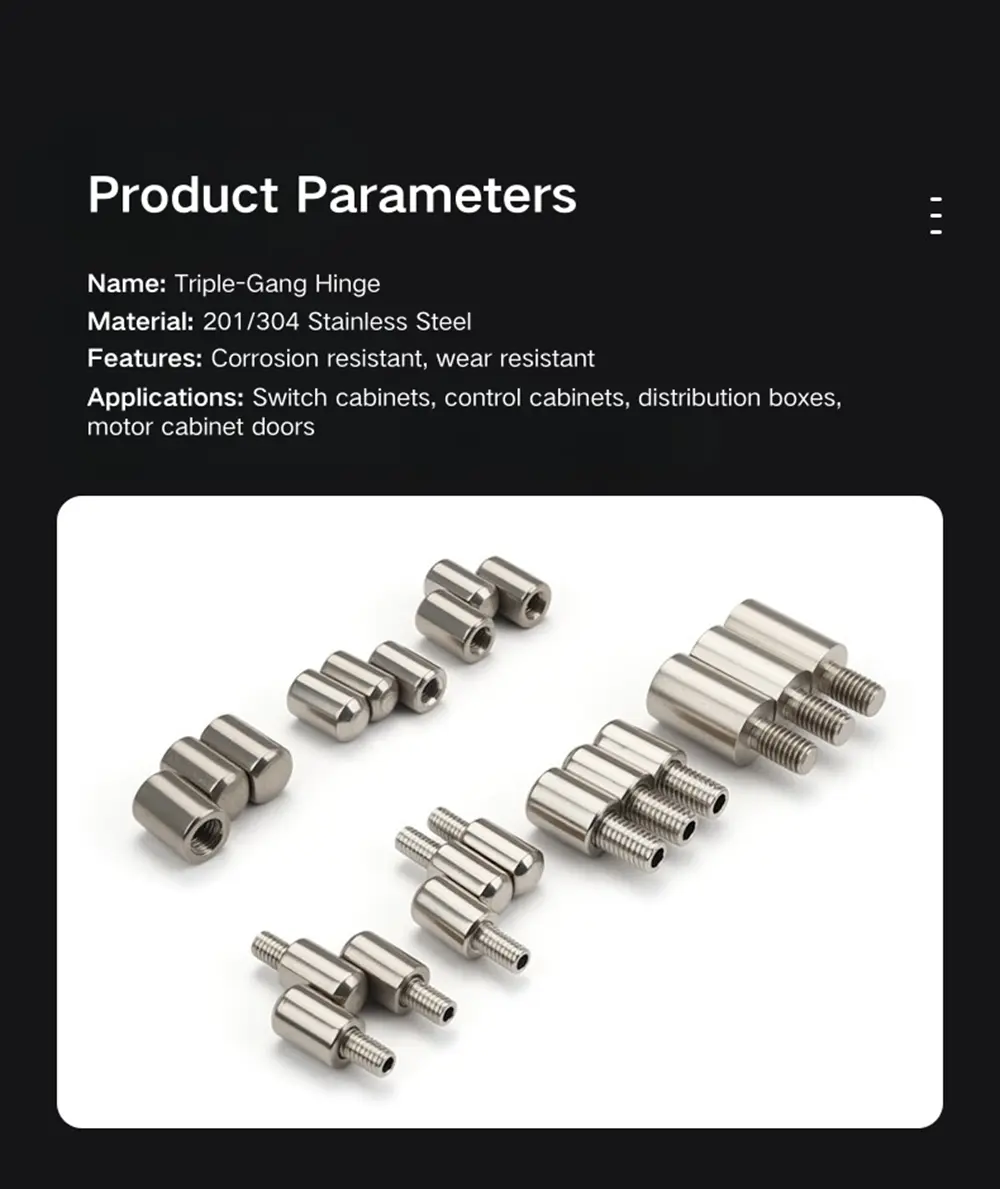

Model produk	Engsel Permukaan M8/10/12/14/16
Bahan	Besi/Baja Tahan Karat 201/Baja Tahan Karat 304
dapat memilih warna	Baja Tahan Karat/Hitam
Penggunaan	Cocok untuk berbagai jenis lemari saklar, kotak kontrol, dll

Opsi Model dan Jenis Benang

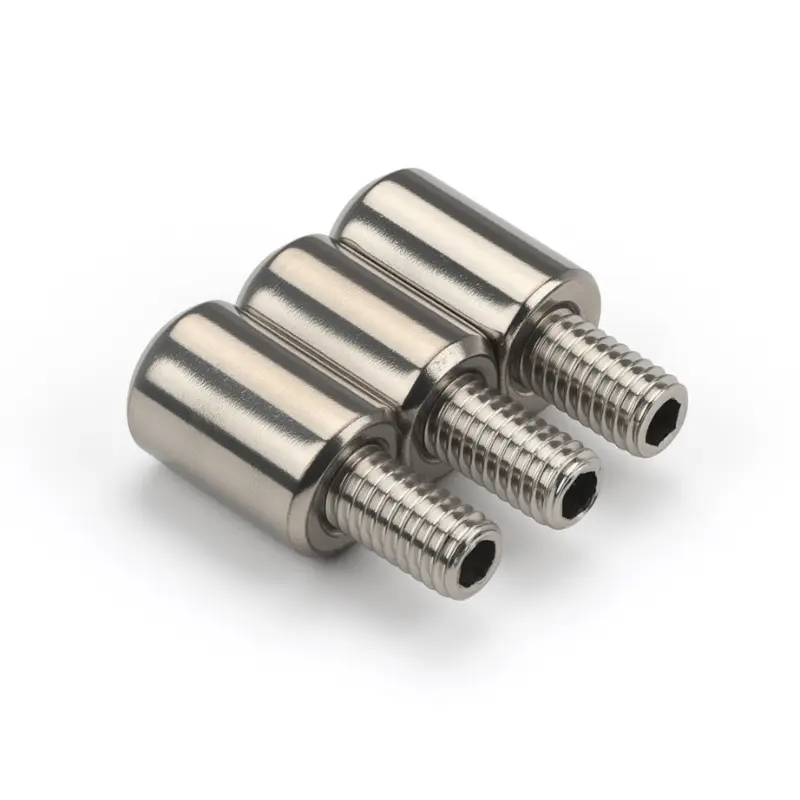

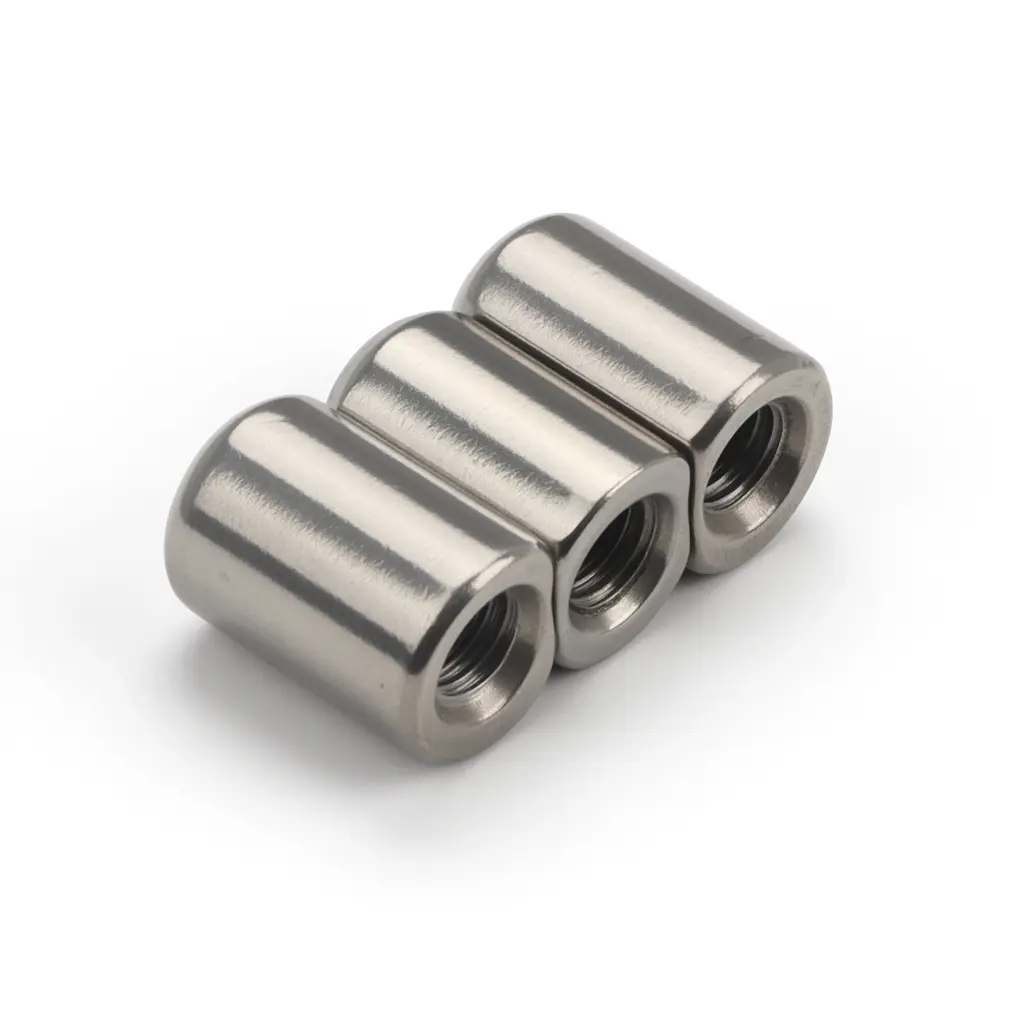

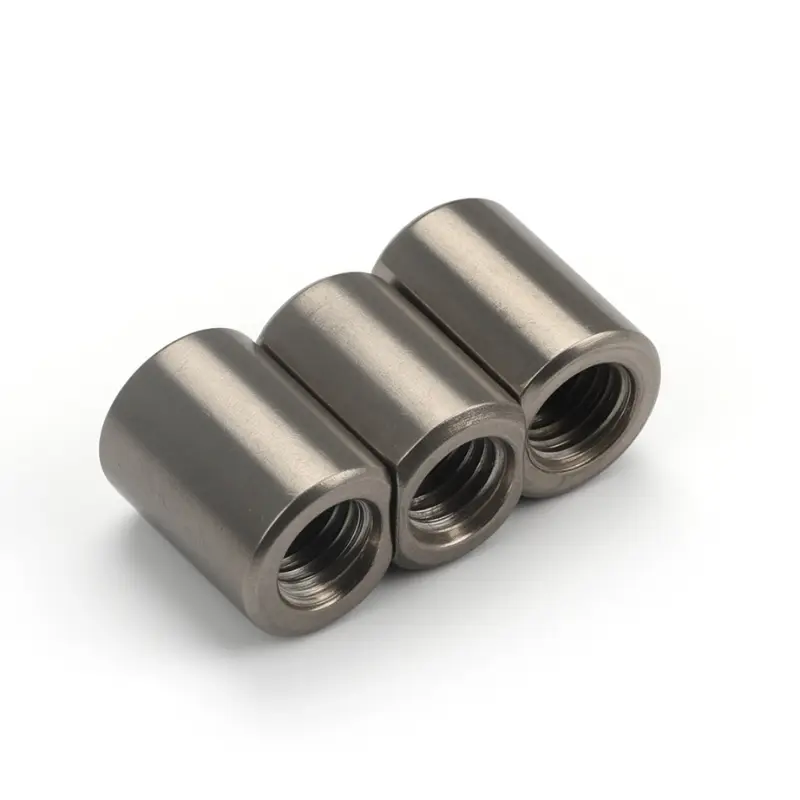

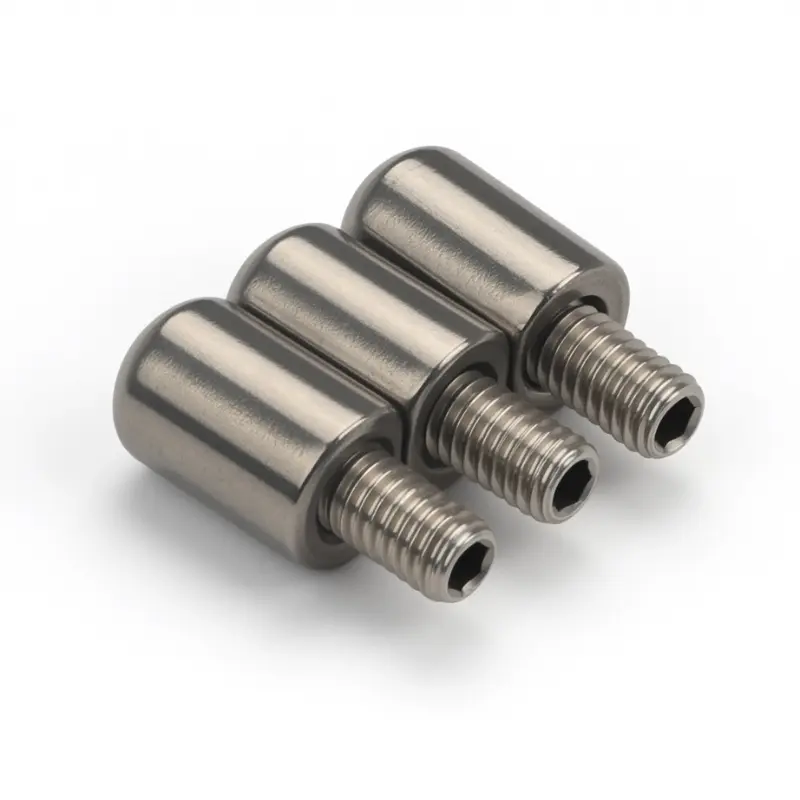

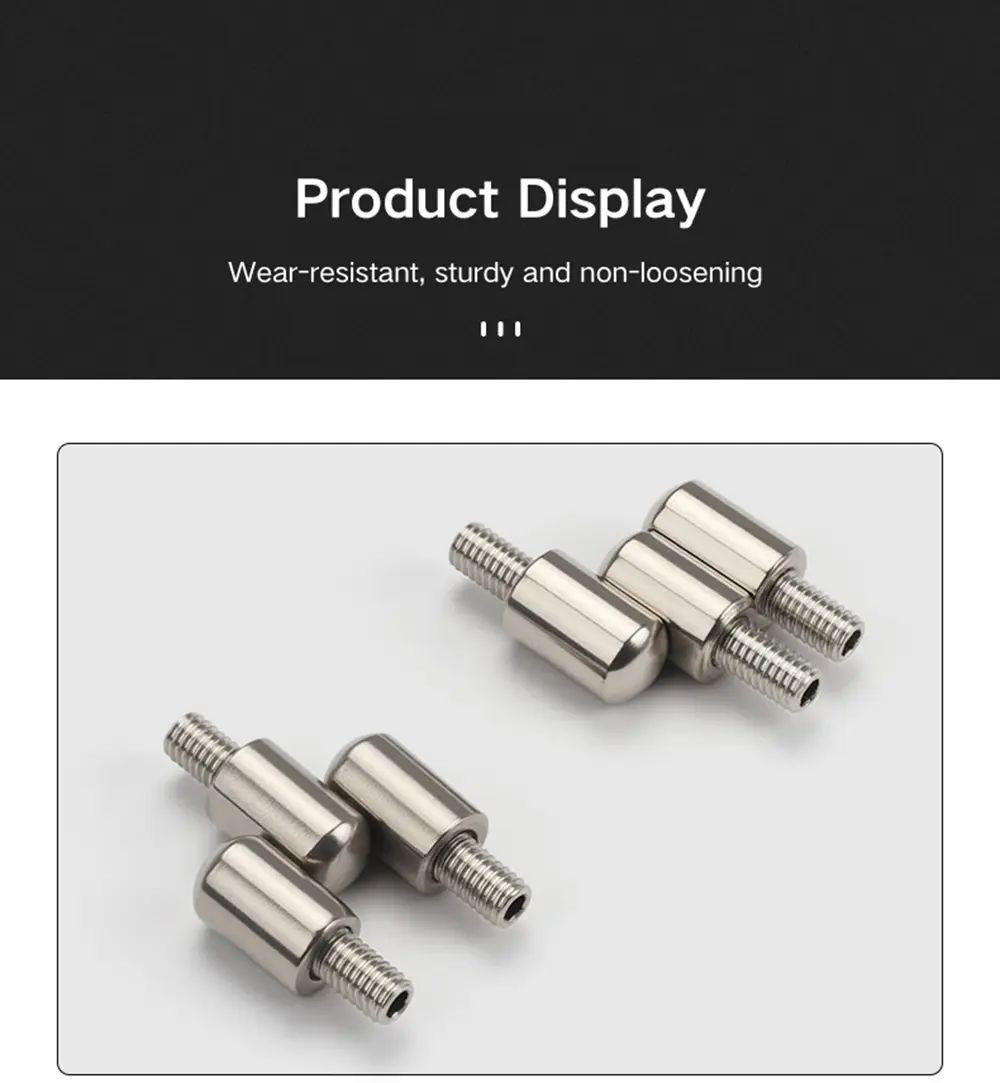

Engsel Pivot Parlemen Weld-On ditawarkan dalam versi ulir internal dan eksternal dalam ukuran M6 dan M8. Jenis ulir eksternal memiliki tiang berulir yang menonjol di ujung pemasangan yang menyambung langsung ke lubang yang disadap di panel pintu atau kusen. Jenis ulir internal memiliki soket berulir di ujung pemasangan yang menerima baut dari sisi panel. Keduanya menyambungkan permukaan pemasangan dengan memasang benang dan kemudian diamankan dengan pengelasan untuk pemasangan permanen dan stabil.

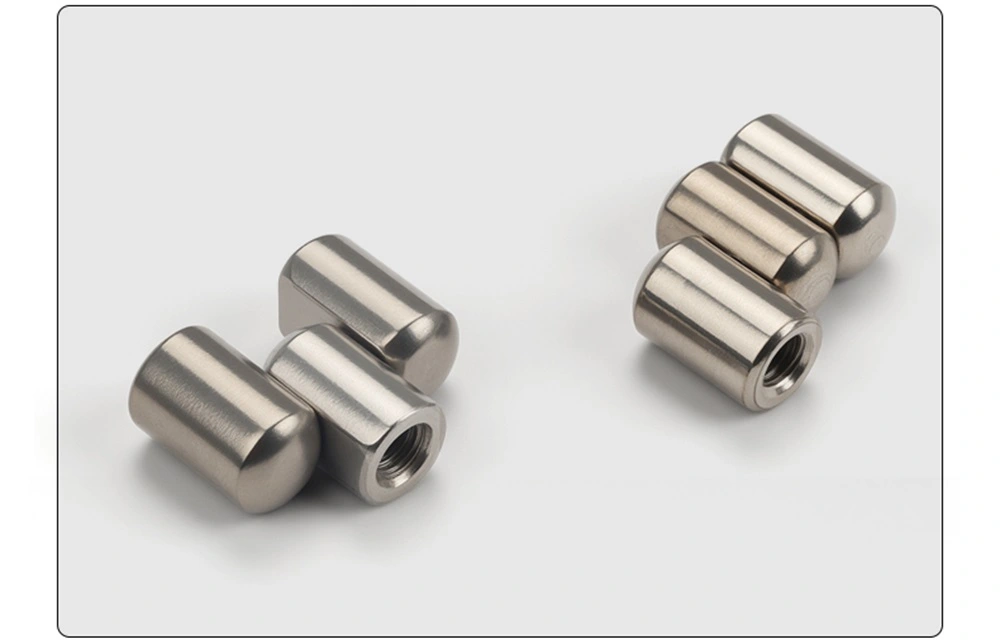

Dalam rentang engsel, tipe terintegrasi ulir eksternal M6 dan tipe terintegrasi ulir internal M6 merupakan varian pin tetap — pin merupakan bagian dari badan engsel dan tidak dapat dilepas. Semua varian lainnya dapat dilepas, dengan lubang samping melalui laras yang memungkinkan pin dapat digeser keluar saat pintu harus dilepas. Varian ulir eksternal M8×16 adalah opsi stud terpanjang di jajarannya, cocok untuk panel dengan kedalaman pemasangan lebih besar.

Struktur dan Dimensi

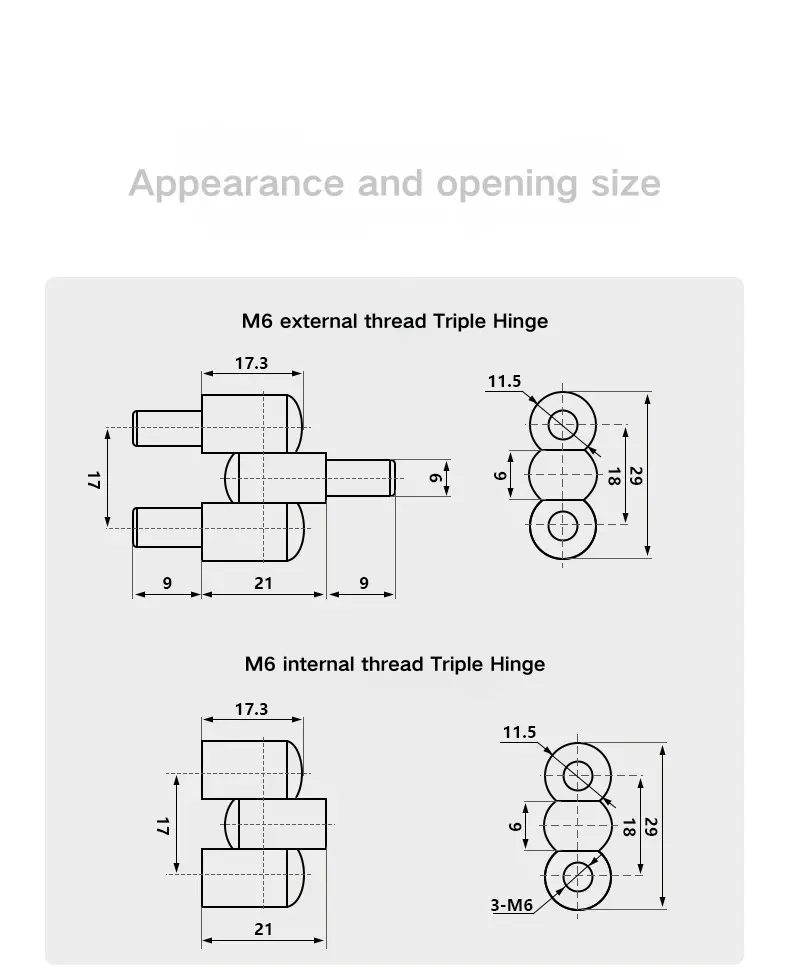

Engsel Pivot Parlemen Weld-On M6 memiliki panjang keseluruhan 17,3 mm dengan rentang laras tengah 21 mm. Versi ulir eksternal menambahkan ekstensi stud 9 mm di setiap ujungnya, sehingga menghasilkan total penyebaran 39 mm. Tumpukan tiga barel berukuran tinggi total 29 mm pada tiga bagian 9 mm, 18 mm, dan buku jari atas, dengan lebar barel 11,5 mm dan diameter pin 6 mm.

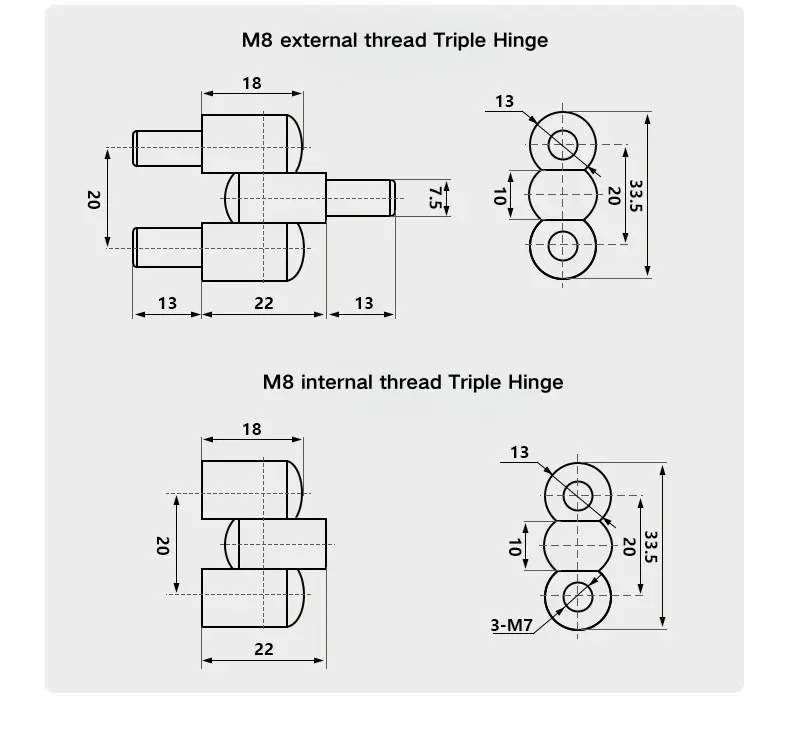

Engsel pivot M8 secara proporsional lebih besar, dengan panjang bodi 18 mm dan rentang tengah 22 mm. Versi ulir eksternal menambahkan ekstensi stud 13 mm di setiap sisi untuk total penyebaran 48 mm. Tumpukan tiga barel memiliki tinggi total 33,5 mm di tiga bagian — 10 mm, 20 mm, dan buku jari atas — dengan lebar barel 13 mm dan diameter pin 7,5 mm. Varian ulir internal M8 menggunakan soket ulir 3×M7.

Instalasi dan Konfigurasi Pin

Engsel Pivot Parlemen Weld-On dipasang dengan memasukkan ujung stud atau soket ke panel pintu atau titik pemasangan kusen, kemudian melakukan pengelasan untuk memperbaiki posisinya secara permanen. Kombinasi pengikatan ulir dan pengelasan ini menghasilkan dudukan yang aman yang menangani beban rotasi perputaran pintu dan gaya lateral apa pun pada engsel saat digunakan.

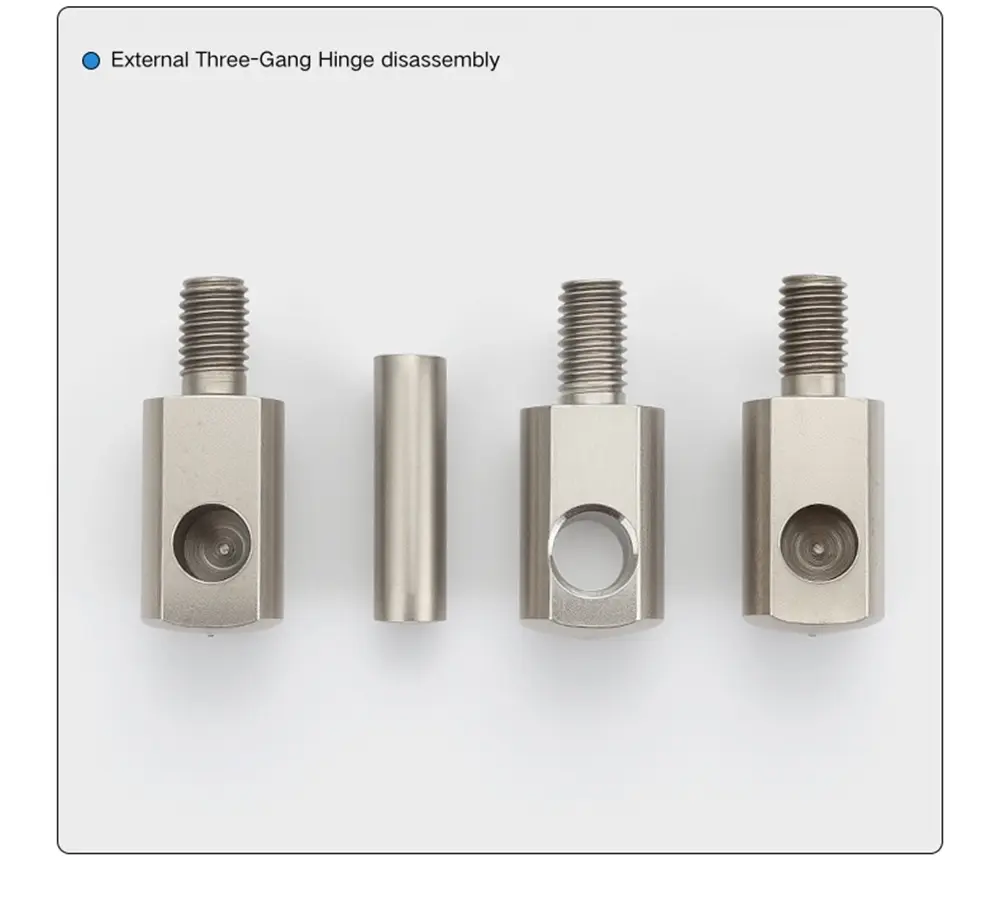

Untuk versi unit ini yang dapat dilepas, pin keluar melalui lubang samping di badan laras dan dapat ditarik keluar untuk melepaskan pintu dari rangka tanpa mengganggu dudukan yang dilas. Versi terintegrasi tidak memiliki lubang samping; pin dipasang di dalam laras dan engselnya tidak dirancang untuk melepas pintu. Memilih antara terintegrasi dan dapat dilepas bergantung pada apakah pelepasan pintu merupakan persyaratan selama masa pakai enklosur.

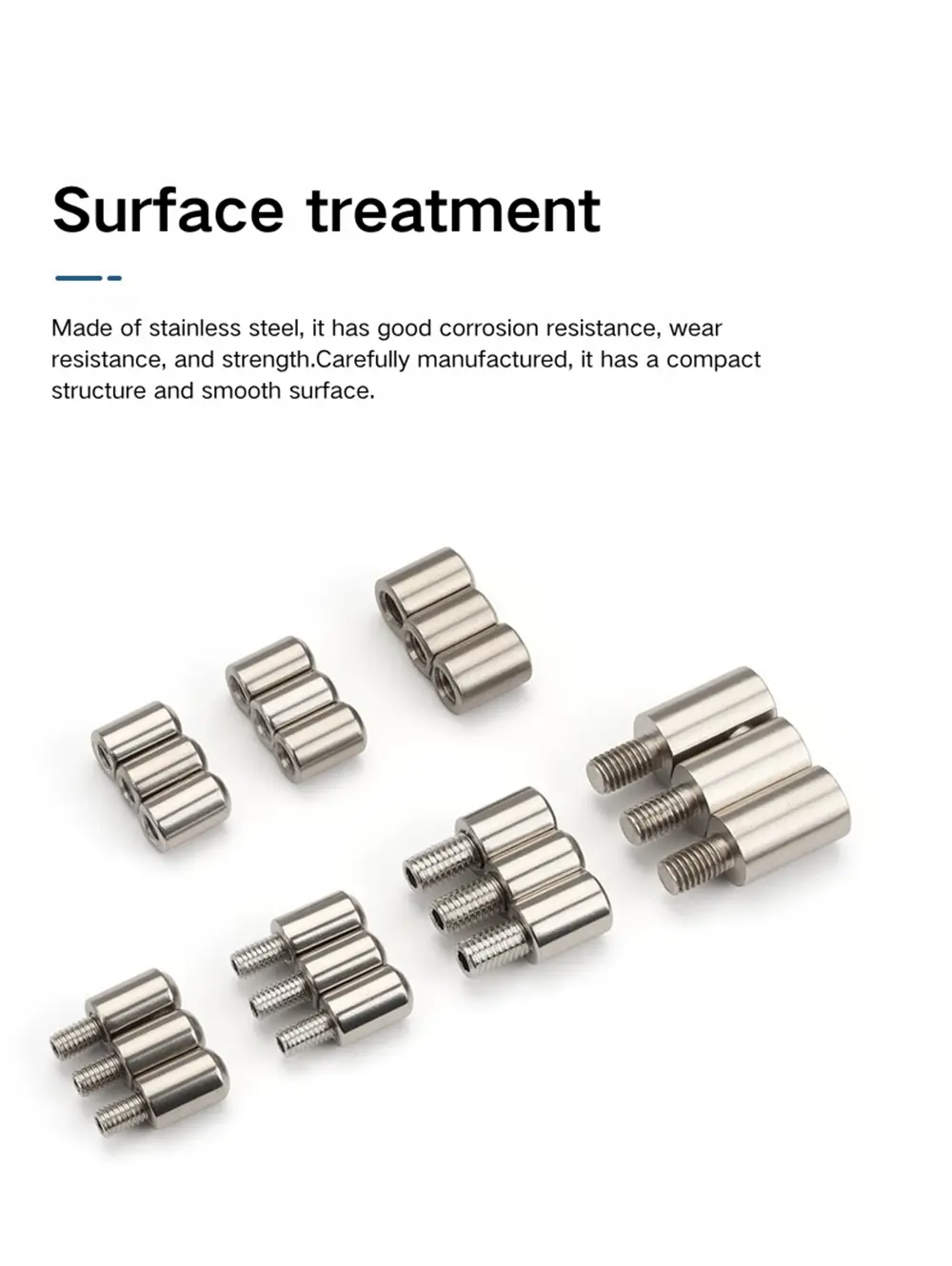

Bahan dan Permukaan Selesai

Modular ini tersedia dalam baja tahan karat 201 dan 304, keduanya diselesaikan dengan pemolesan getar. Proses pemolesan getar menghilangkan gerinda dan tepi tajam serta memberikan permukaan matte dengan kilau rendah yang konsisten — ini bukan hasil akhir yang disikat atau dicerminkan. Kedua kualitas terlihat sama setelah dipoles; perbedaannya terletak pada ketahanan terhadap korosi.

Baja tahan karat 201 menawarkan ketahanan terhadap korosi yang baik untuk kabinet daya dalam ruangan dan aplikasi panel distribusi di lingkungan sedang, dan merupakan pilihan yang lebih hemat biaya di seluruh jajaran produk. Engsel Pivot Parlemen Weld-On baja tahan karat 304 adalah pilihan yang lebih baik untuk penutup luar ruangan, lingkungan lembab, atau instalasi yang memerlukan ketahanan terhadap korosi jangka panjang. Keduanya tersedia di sebagian besar kombinasi ukuran thread dan konfigurasi pin dalam rentang tersebut.

Pertanyaan Umum

Q1: Varian apa saja yang tersedia dalam rentang engsel ini?

Jajaran produk ini mencakup sebelas varian: ulir internal dan eksternal dalam ukuran M6 dan M8, pada baja tahan karat 201 dan 304, dalam konfigurasi pin yang terintegrasi dan dapat dilepas. Benang eksternal M8×16 juga tersedia sebagai opsi stud tambahan untuk pemasangan panel yang lebih dalam.

Q2: Apa perbedaan antara tipe terintegrasi dan tipe yang dapat dilepas?

Tipe terintegrasi memiliki pin tetap — tidak dapat dilepas dan engselnya tidak dirancang untuk pembongkaran pintu. Tipe yang dapat dilepas memiliki lubang keluar samping melalui laras; pin digeser keluar untuk memungkinkan pintu diangkat dari kusen tanpa alat atau mengganggu dudukan yang dilas.

Q3: Apa perbedaan antara utas internal dan eksternal?

Versi ulir eksternal memiliki tiang menonjol yang dimasukkan ke dalam lubang yang disadap di panel atau bingkai. Versi ulir internal memiliki soket berulir yang menerima baut dari sisi panel. Keduanya kemudian dilas pada tempatnya setelah dipasang untuk pemasangan permanen.

Q4: Bagaimana engsel ini dipasang?

Pemasangannya melibatkan memasukkan ujung tiang atau soket ke panel pintu atau titik pemasangan kusen, kemudian mengelas untuk memasang engsel secara permanen. Kombinasi pengikatan benang dan pengelasan menjaga engsel tetap stabil di bawah beban rotasi pintu dan gaya lateral.

Q5: Apa dimensi utama untuk versi M6 dan M8?

Bodi Engsel Pivot Parlemen Weld-On M6 memiliki panjang 17,3 mm dengan bentang tengah 21 mm dan diameter pin 6 mm. Tumpukan tiga barel memiliki tinggi 29 mm dan lebar 11,5 mm. Versi M8 memiliki bodi 18 mm, bentang tengah 22 mm, diameter pin 7,5 mm, dan tinggi tumpukan barel 33,5 mm dengan lebar 13 mm.

Q6: Apa itu pemolesan getaran?

Pemolesan getaran adalah proses penggulingan yang menghilangkan gerinda dan tepi tajam dari permukaan komponen, sehingga menghasilkan hasil akhir matte dengan kilau rendah yang konsisten. Ini bukan hasil akhir yang disikat atau dicerminkan. Engsel tahan karat versi 201 dan 304 ini melalui proses pemolesan getar yang sama.

Q7: Kelas baja tahan karat manakah yang harus saya pilih?

Baja tahan karat 201 sesuai dengan kabinet daya dalam ruangan standar dan aplikasi panel distribusi di mana paparan korosi sedang. Baja tahan karat 304 adalah pilihan yang lebih baik untuk penutup luar ruangan, lingkungan dengan kelembapan tinggi, atau instalasi yang memerlukan ketahanan terhadap korosi jangka panjang.
